如何隐藏符号标注前面的横线

2024-03-31 08:58:44

Elecworks参考IEC标准，所有的符号标注前面会添加一个横线，类似减号，用以区分符号名称与其他的属性。但是在中国老式的设计中并不会使用减号，而且中国很多电气设计者，特别是学校的老师和学生，在学习时并不习惯使用横线。那么如何让符号标注前面的横线去掉哪？

操作方法

01

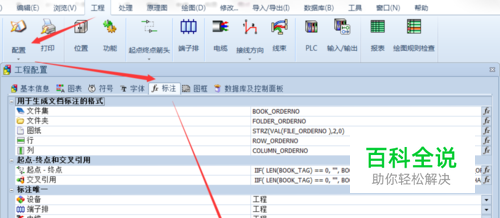

首先需要修改工程的配置，设置符号的编号格式。依次打开工程> 工程配置 >标注。软件默认使用的是IEC标准，选择自定义标注。
02

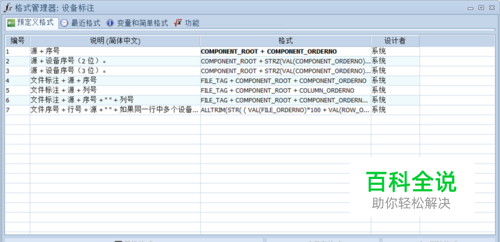

这里可以看到所有可以被修改的标注公式。检查设备的标注是否为 COMPONENT_ROOT + COMPONENT_ORDERNO。如果不是，点击右边的fx，在弹出的对话框下方使用这个公式后确定。
03

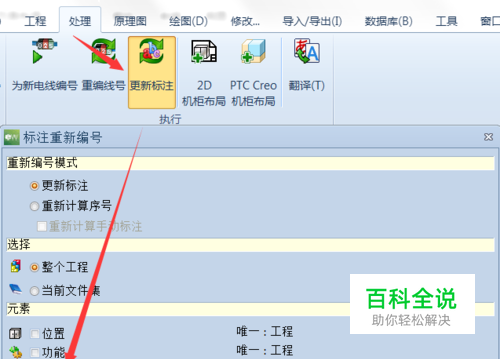

一般来说，如果只是从标准设置更改到自定义配置，图纸上会自动看到效果。但是如果是更改了标注公式，这会不一样。在elecworks中，所有的设置对下一次使用有效。因此如果你是新开始一个项目，直接使用这个配置就可以了。如果已经完成了一些设计内容，临时修改这个配置，那么就需要增加一步操作来更新所有的标注。依次打开处理 > 更新标注，勾选元素中的设备的复选框。
04

这样，在配置中被选定的范围，所有的标注都会被更新。
