设置VLAN间的路由

用VLAN保护计算机网络，通过路由实现数据转发。

操作方法

  • 01

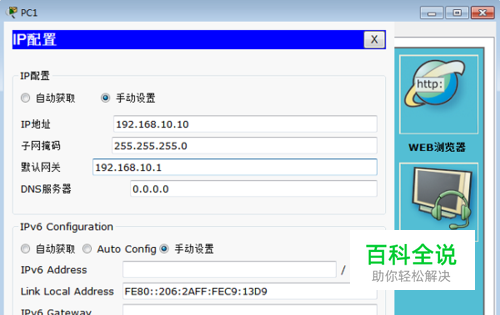

    配置计算机PC1.

  • 02

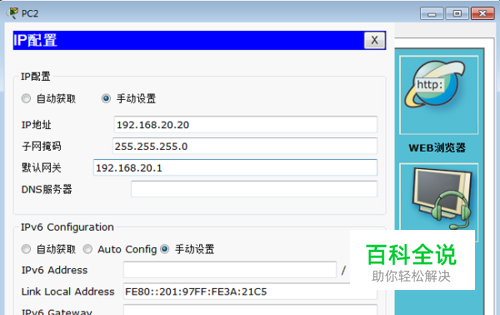

    配置计算机PC2:

  • 03

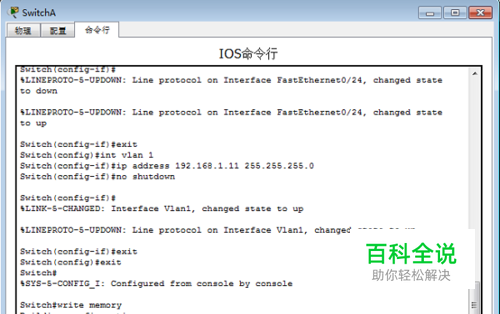

    配置交换机A Switch>EN Switch#conf t Switch(config)#vlan 100将端口添加到VLAN100 Switch(config)#int range fa0/1-8 Switch(config-if-range)#switchport access vlan 100 Switch(config-if-range)#exit Switch(config)#vlan 200将端口添加到VLAN200 Switch(config-vlan)#int range fa0/9-16 Switch(config-if-range)#switchport access vlan 200 Switch(config-if-range)#exit Switch(config)#int fa0/24将端口设为TAG模式 Switch(config-if)#switchport mode trunk Switch(config-if)# Switch(config-if)#exit Switch(config)#int vlan 1给交换机设置管理IP Switch(config-if)#ip address 192.168.1.11 255.255.255.0 Switch(config-if)#no shutdown Switch(config-if)# Switch(config-if)#exit Switch(config)#exit Switch# Switch#write memory保存 [OK] Switch#

  • 04

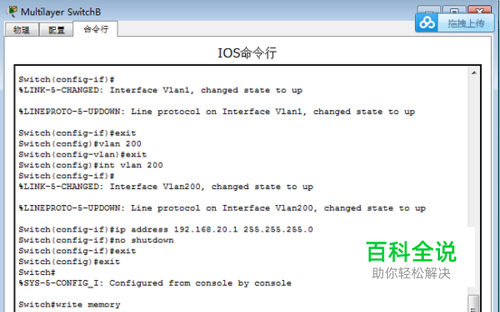

    配置交换机B: Switch>en Switch#conf t Switch(config)#vlan 100 Switch(config-vlan)#int range fa0/1-8 Switch(config-if-range)#switchport access vlan 100 Switch(config-if-range)#exit Switch(config)#vlan 200 Switch(config-vlan)#int range fa0/9-16 Switch(config-if-range)#switchport access vlan 200 Switch(config-if-range)#exit Switch(config)#int fa0/24 Switch(config-if)#switchport mode trunk Switch(config-if)#exit Switch(config)#int vlan 1 Switch(config-if)#ip address 192.168.1.12 255.255.255.0 Switch(config-if)#no shutdown Switch(config-if)# Switch(config-if)#exit Switch(config)#vlan 200 Switch(config-vlan)#exit Switch(config)#int vlan 200 Switch(config-if)# Switch(config-if)#ip address 192.168.20.1 255.255.255.0 Switch(config-if)#no shutdown Switch(config-if)#exit Switch(config)#

  • 05

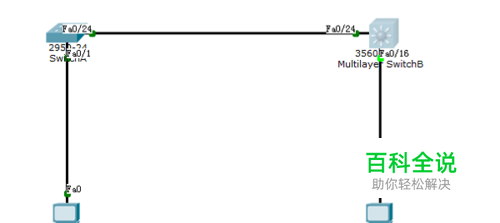

    测试连通性：

  • 06

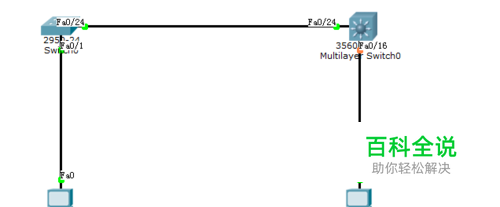

    成功后的效果。
