在天正建筑中如何绘制人字屋顶?

建筑物屋顶的形式有很多种,本篇就是以一个简单的例子,让大家学会在天正建筑中如何绘制人字屋顶。

操作方法

  • 01

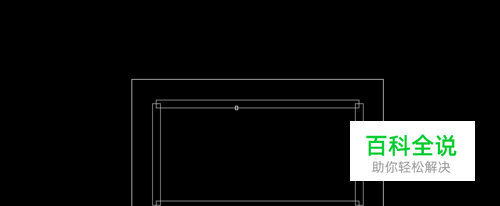

    打开天正建筑,绘制四段相互连接的墙体,如下图所示

  • 02

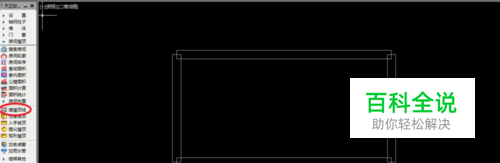

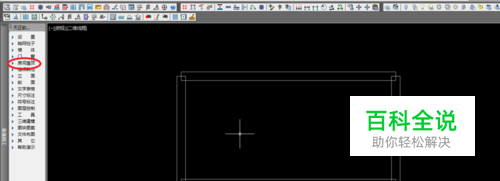

    点击“房间屋顶”,然后点击二次目录“搜屋顶线”,如下图所示

  • 03

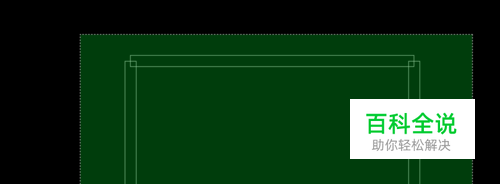

    根据命令行提示,“选择构成一建筑物的所有墙体(或门窗)”,选择完成后点击回车键,在命令行输入“偏移外皮距离”,点击回车键,如下图所示

  • 04

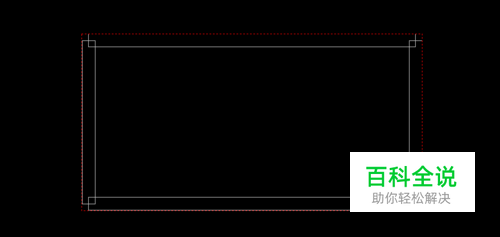

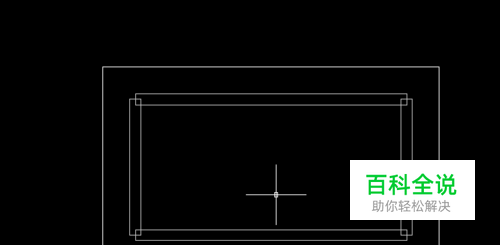

    完成屋顶线的绘制,如下图所示

  • 05

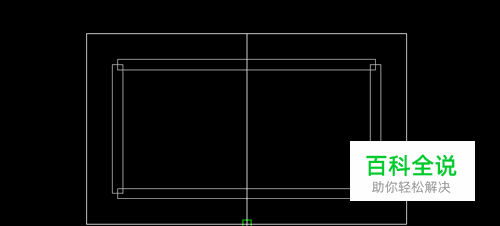

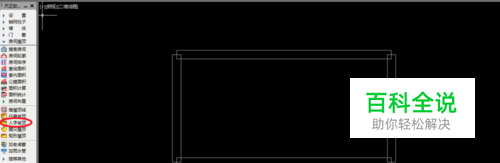

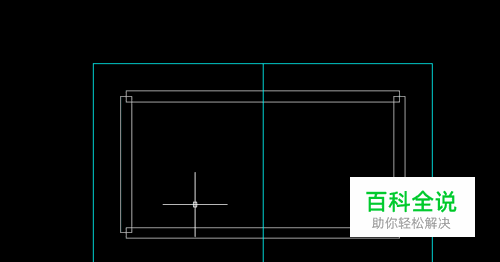

    在“屋顶线”中间,用直线画出“屋脊线”;在“房间屋顶”二次目录点击“人字坡顶”,并根据命令行提示输入屋脊线起点、终点,如下图所示

  • 06

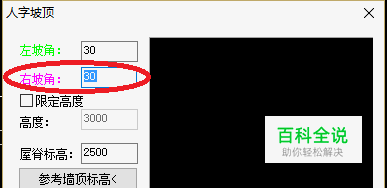

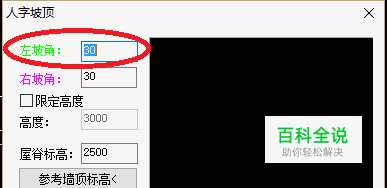

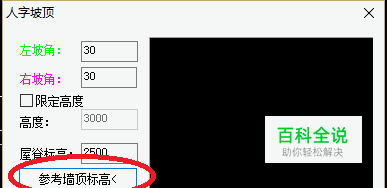

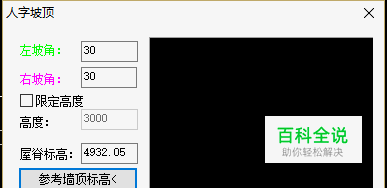

    屋脊线起点、终点输入完成后,自动打开“人字屋顶”编辑页面,依次选择自己需要的“右坡脚”、“左坡脚”、“参考墙标高”,并点击墙体取点,如下图所示

  • 07

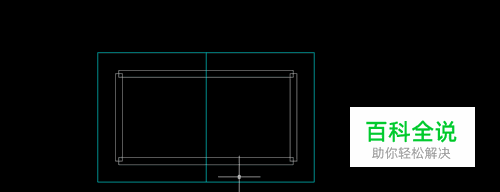

    点击“人字屋顶”编辑页面中的“确定”,完成人字屋顶绘制,如下图所示

  • 08

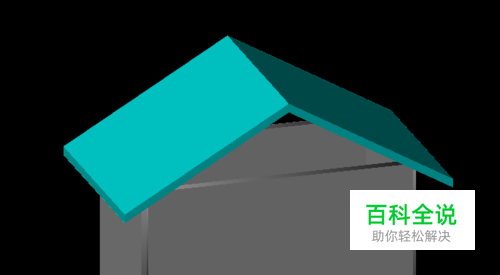

    在命令行输入“3DO”,点击回车键,进入“受约束的动态观察模式”,然后可以直观的看到自己绘制的人字屋顶,如下图所示
