JDPaint中画出的图形怎么合并断点?

JDPaint又称精雕,是一款绘图软件,其界面和CAD类似,但是操作上大不相同,JDPaint中画出的图形如果是以线段形式的,那么导入其它软件配合使用的时候是不可以的,必须要先合并图形并且合并断点。

操作方法

  • 01

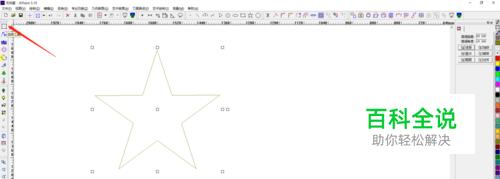

    要合并断点首先要组合图形,框选要合并断点的图形,选择组功能键(如图所示)。

  • 02

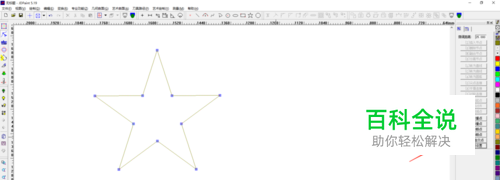

    在工具栏中找到节点编修工具并选择此功能,只有选择此功能才可以对图形的连接点进行编修(看不懂的朋友按照图示操作)。

  • 03

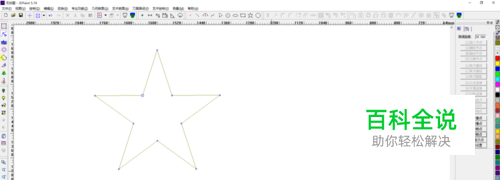

    选择节点编修工具之后,界面右侧会弹出一系列菜单选项,找到合并断点并且使用此功能。

  • 04

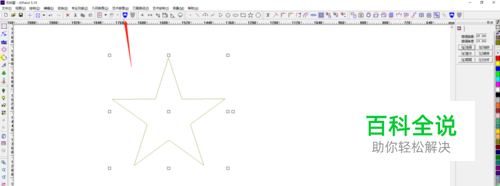

    选择合并断点功能后被框选的图形已经合并断点,此时被框选的图形和第三步时连接点显示的样式是不同的(注意观察细节),合并断点前连接点显示的样式像是一个回字,合并后显示的是一个口字。

  • 05

    最后点击“选择工具”结束合并断点的操作。如果不选择此工具,在第四步的基础上点击绘图区任何一个区域都无法取消图形的选择。
