UG加工中2D线条的双向加工的设置
UG软件是一款适合三维建模和编程加工的软件,实际中,很多人都觉得UG 2D加工无法实现双向加工,其实我们通过参数的合理设置是可以做到的。
操作方法
- 01

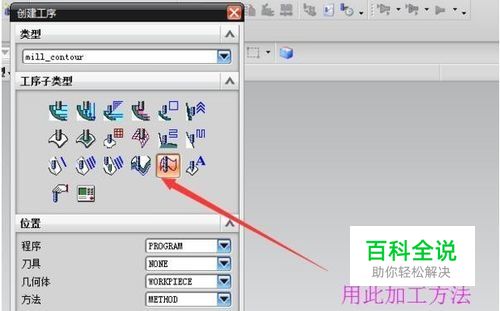

进入UG3D加工模块,采用3D外形线加工功能。如下图所示。
- 02

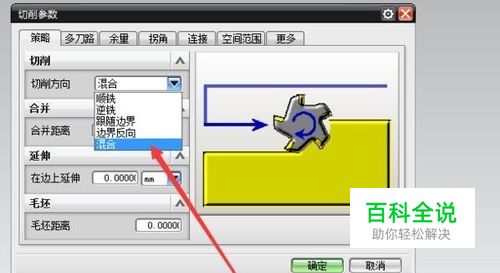

在切削参数里设置:策略-切削-切削方向-混合。
- 03

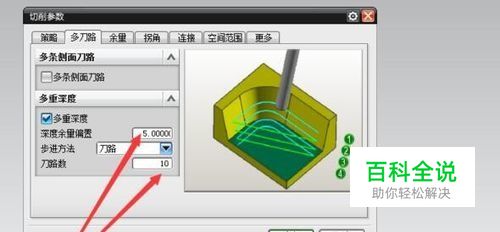

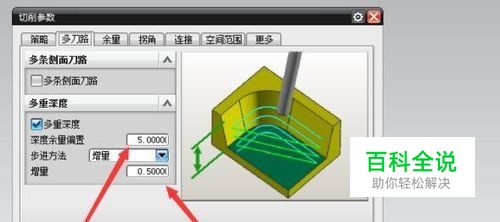

在切削参数里设置:多刀路-多重深度(设置总深度与每一刀进刀量或者设置总深度与总刀路数),根据刀具大小和粗精加工的要求来确定进刀量和总刀路数。
- 04

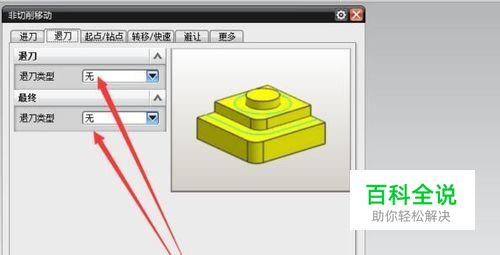

在非切削移动里设置:退刀-无。
- 05

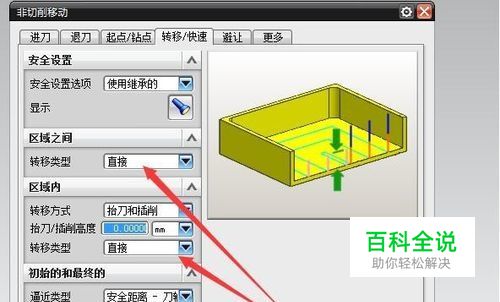

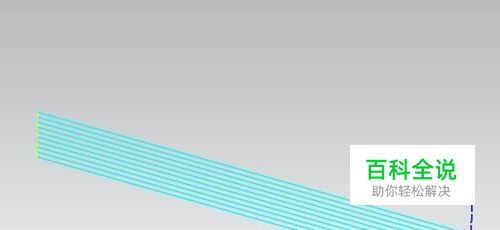

在非切削移动里设置:转移/快速-区域之间-区域内(均设为直接)。设置完成,就能走出合理的双向加工刀路。
