AutoCAD中如何移动对象

2024-03-20 16:27:06

AutoCAD中制图是一个设计过程，在这个过程中，如果发现绘制了一些多余的或者错误的图形，我们就需要使用删除、移动、旋转和对齐等命令来对图形进行必要的修改。现在，小编为大家介绍在AutoCAD中移动对象的操作。

操作方法

01

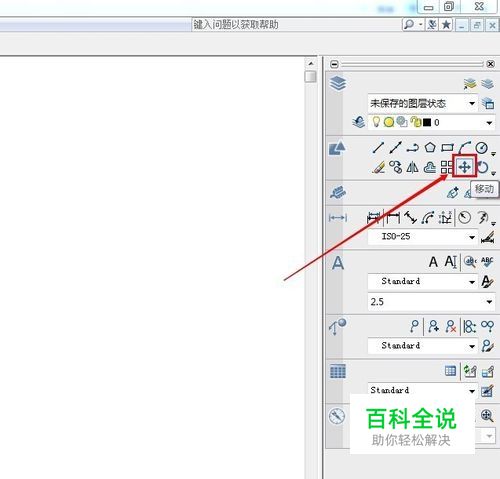

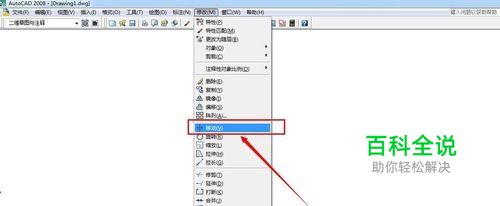

在“修改”菜单中选择“移动"命令；或者在工具栏中，单击十字箭头符号的按钮；或者在命令文本窗口中输入MOVE命令都能启动移动命令。
02

选择需要移动的对象，按Enter键或者单击鼠标右键确认。
03

指定基点或者位移。选定对象将移到由第一点和第二点间的方向和距离确定的新位置。
04

指定基点的时候，如果采用输入坐标值（x,y）的方式，那么系统将基点的坐标作为X、Y坐标的相对坐标值，即图形位移量△X=x,△Y=y。下面小编以一个简单的实例来进行具体的讲解。
05

命令：-move 选择对象：指定对角点：找到1个
06

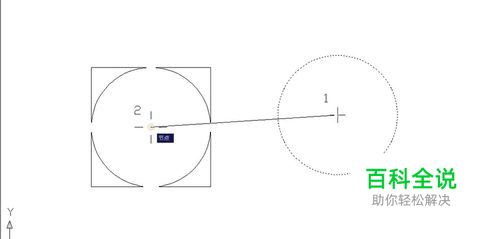

选择对象：指定基点或[位移（D）]<位移>：（选中图中的点1作为移动的基点）指定第二个点或<使用第一个点作为位移>：（选中图中的点2作为安放位置）
07

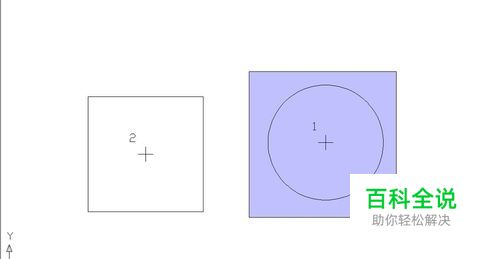

单击鼠标左键后，完成图形的位移操作。
