如何使用国产CAD绘制五角星

初学CAD一般画一些简单的几何体来熟悉命令,慢慢再将这些学到的命令积累起来就可以画复杂的工程图了,下面来介绍一个好玩的画五角星的方法;

操作方法

  • 01

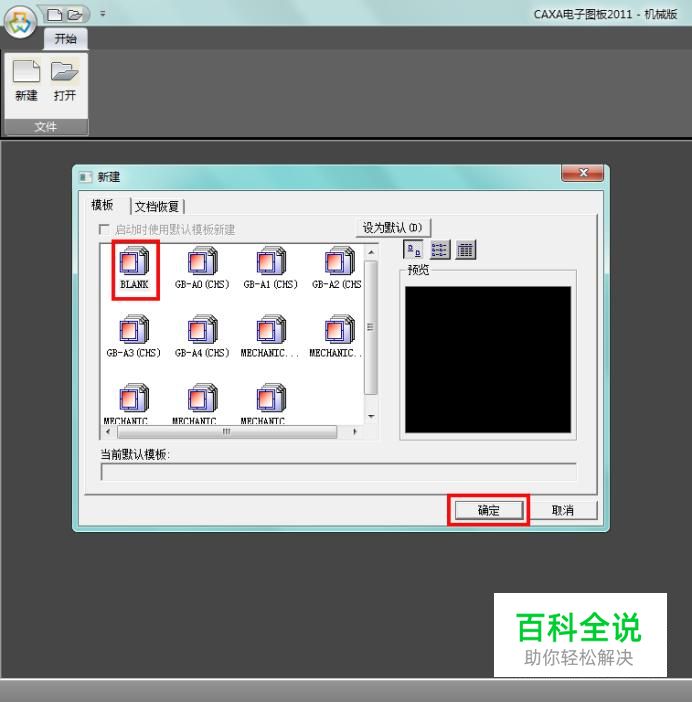

    首先打开CAXA电子图版,新建空白图纸;

  • 02

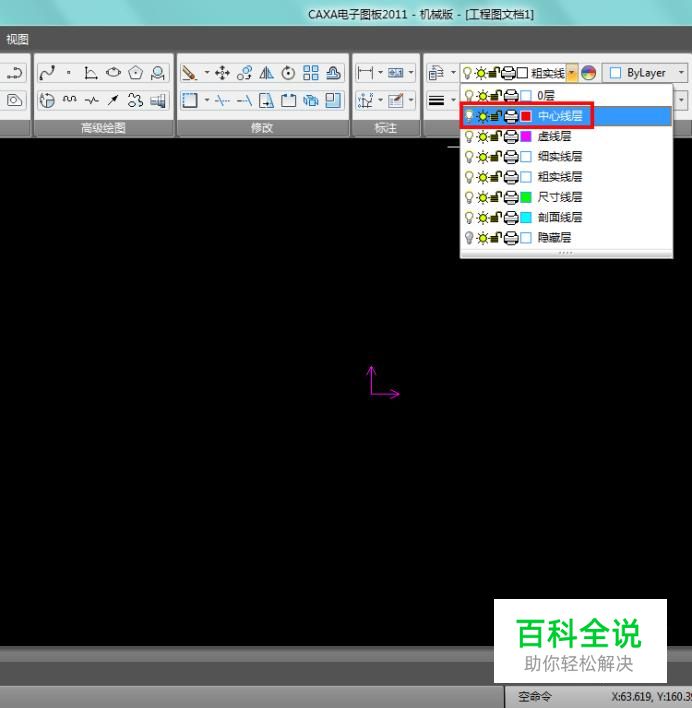

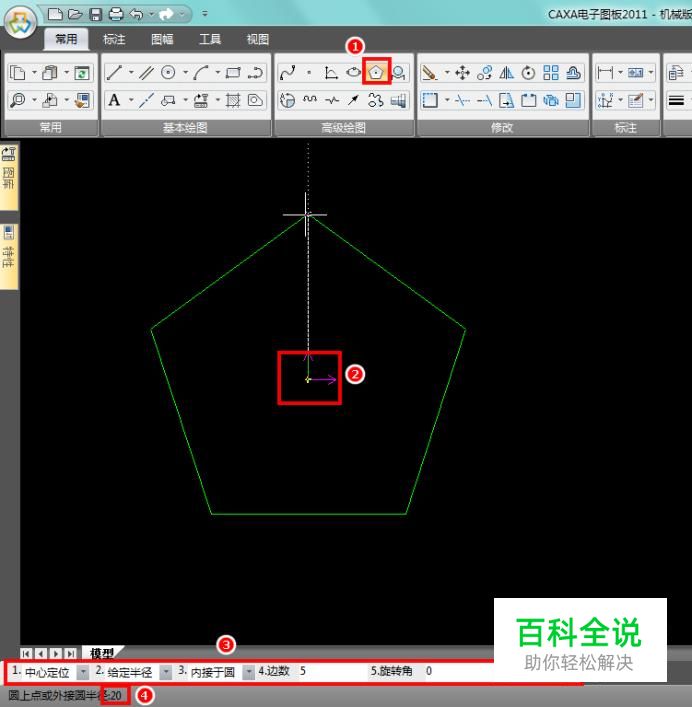

    图层切换到中心线层,使用多边形命令绘制一个正五边形,外接圆半径设置为20;

  • 03

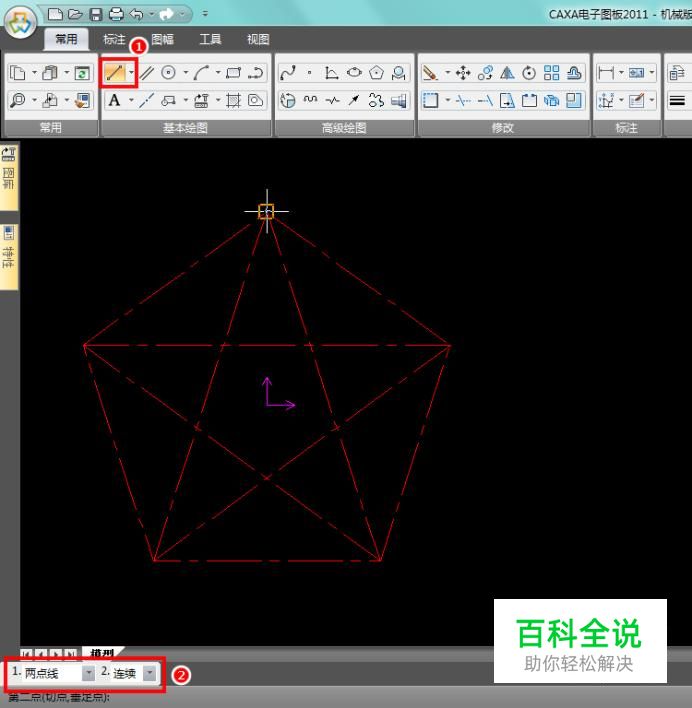

    使用直线命令,隔一个顶点连接相对的两个顶点,形成一个五角星的雏形;

  • 04

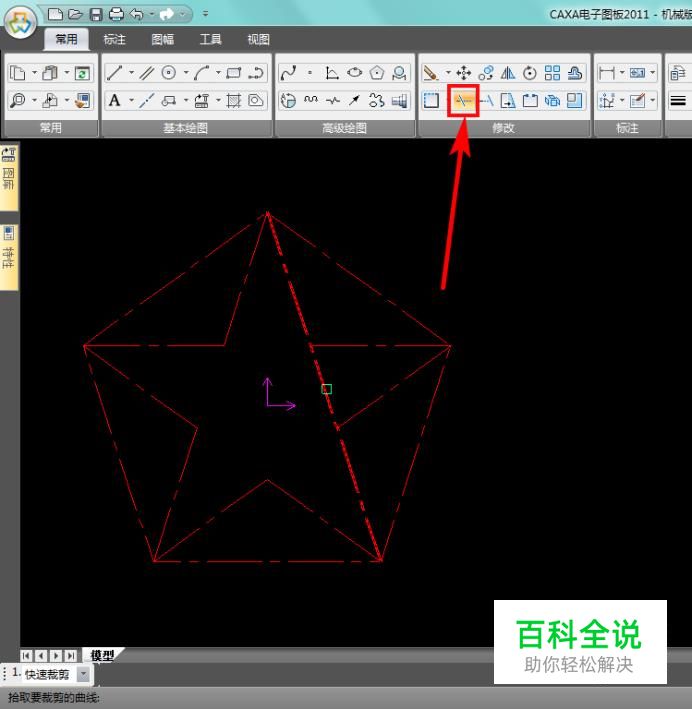

    使用裁剪功能,将五角星中间的小五边星裁剪掉,五角星的基本轮廓就有了;

  • 05

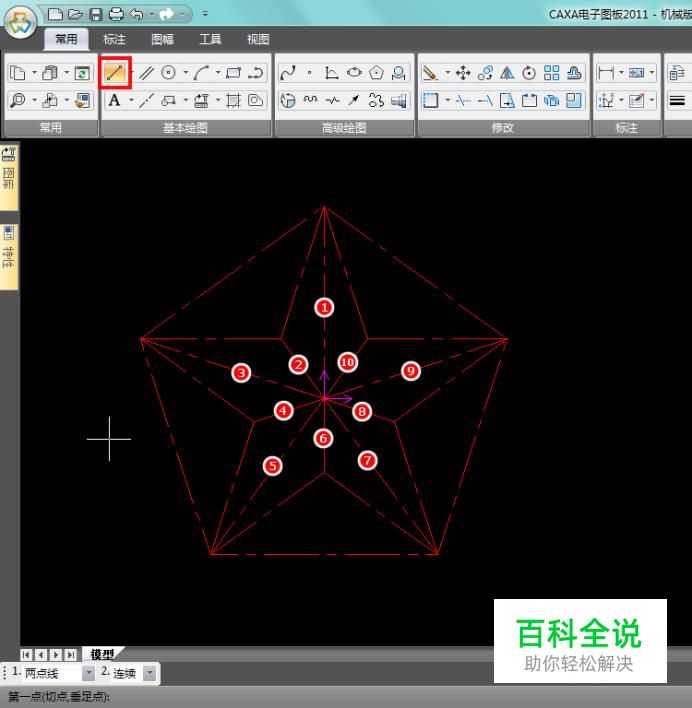

    使用直线命令连接中心和五角星的10个顶点,作为五角星的立体轮廓;

  • 06

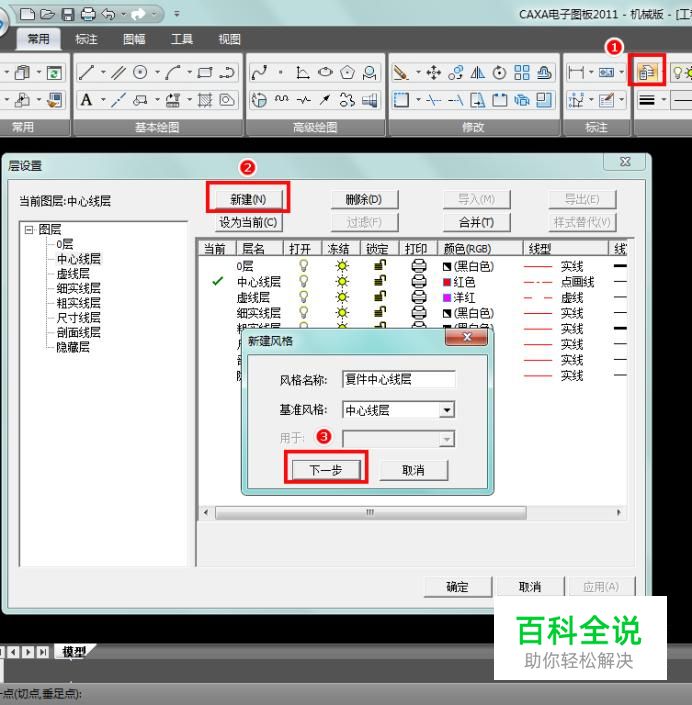

    新建一个图层,它会自动复制中心线层,点击下一步,确认新建;

  • 07

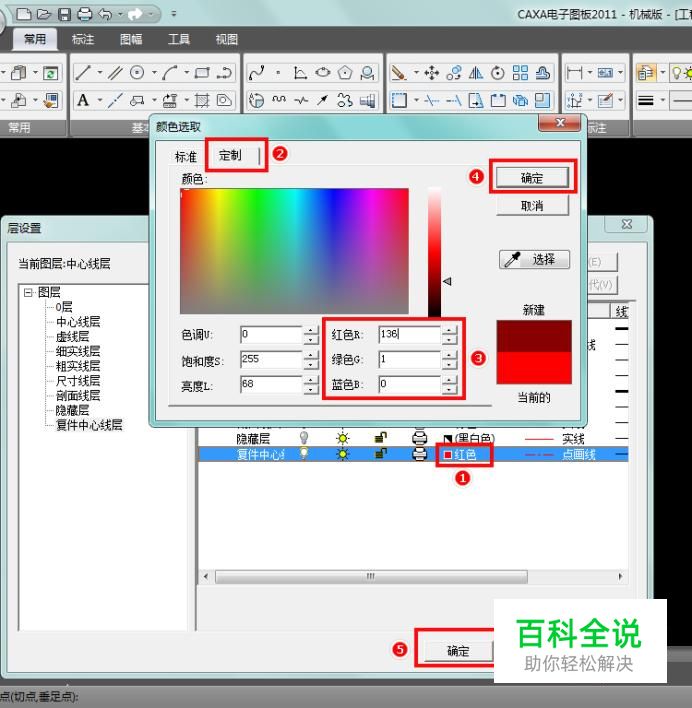

    点击新图层的颜色,定制RGB为(136,1,0),一种深红色;

  • 08

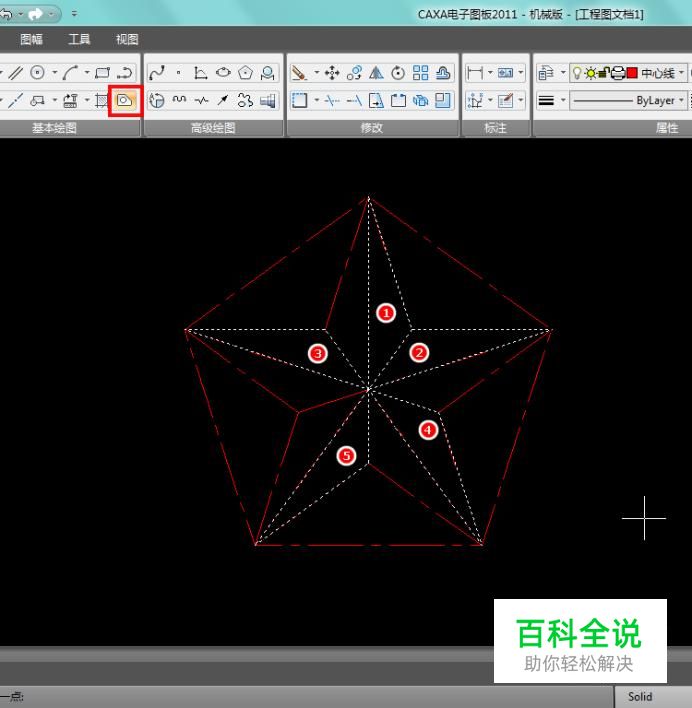

    新建完图层,当前图层仍为中心线层,不做修改,使用填充功能,选中图示5个区域,做实心填充操作;

  • 09

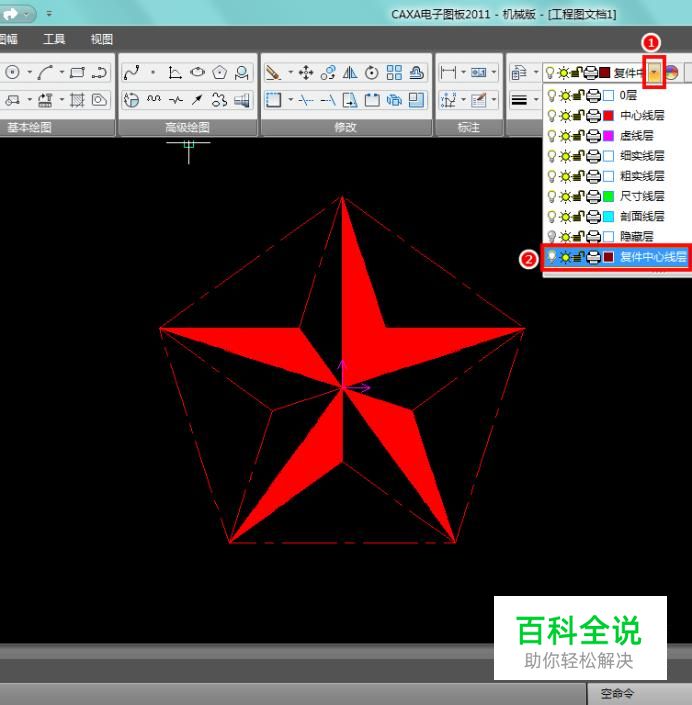

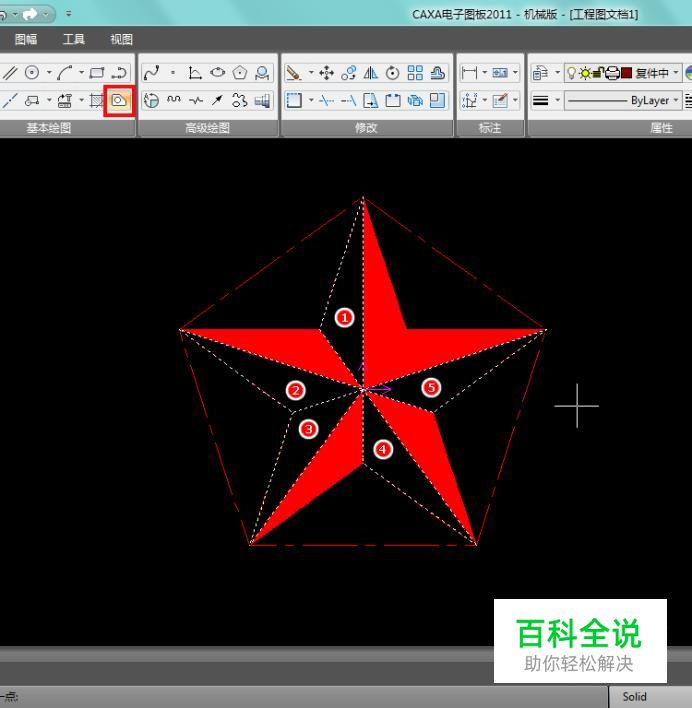

    切换图层到新建的图层,再次使用填充功能,选中图示5个区域,做实心填充操作,五角星的立体效果就出来了;

  • 10

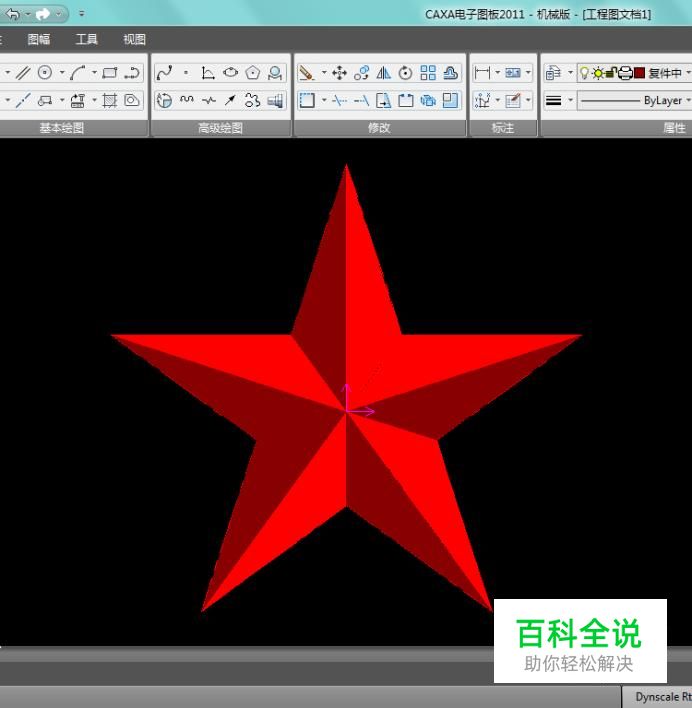

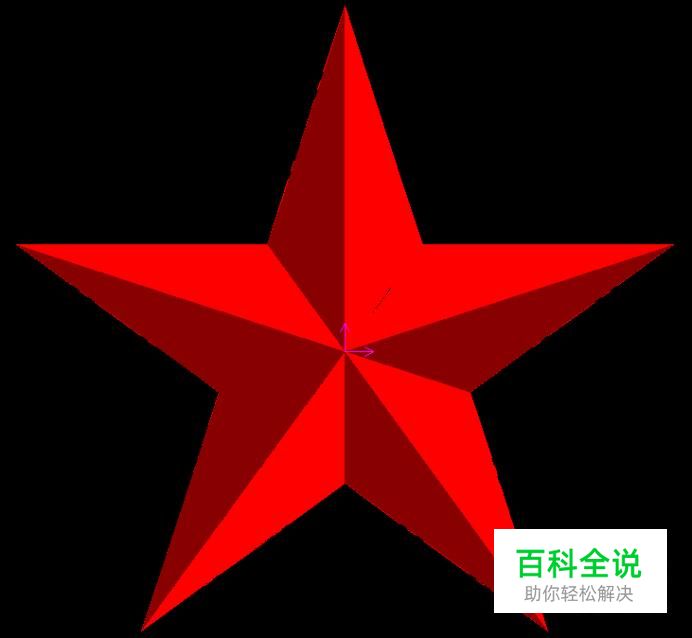

    最后删除外边的五边形即可,五角星就完成了;
