solidworks如何做工程图
工程图就是把零件运用合理的表达方法用平面视图将它表达出来，这次小编给你演示一下简单零件的工程图的绘制方法。
操作方法
- 01

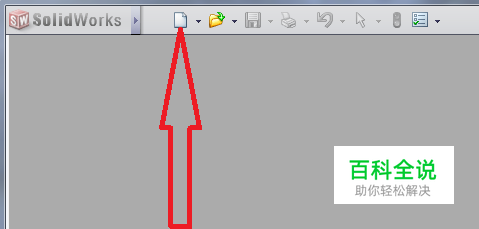

打开solidworks软件 点击 新建按钮
- 02

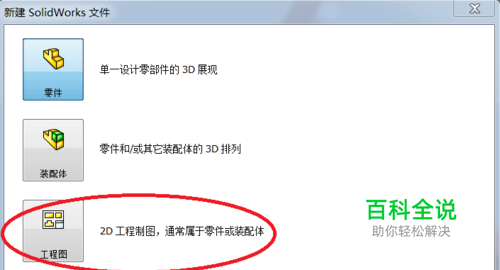

在弹出框中选择 工程图
- 03

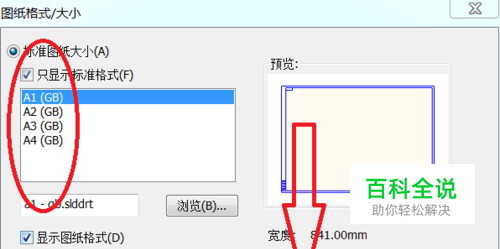

根据零件的尺寸选择图纸的大小
- 04

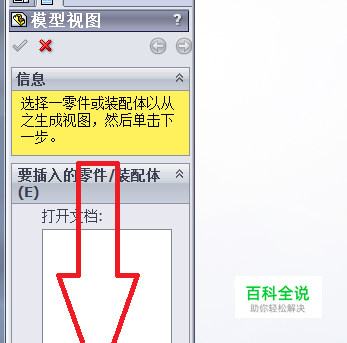

在左边弹出窗口中 点击 浏览
- 05

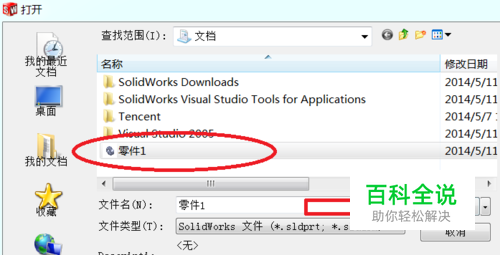

打开需要生成工程图的零件
- 06
小编需要先生成主视图
- 07

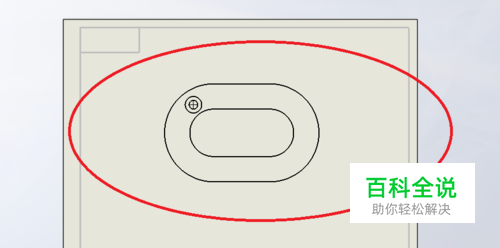

主视图完成
- 08

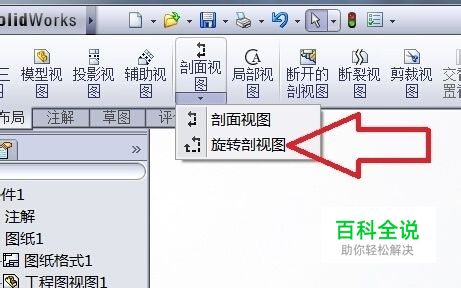

接下来小编需要生成一个 旋转剖视图 如图所示 找到旋转剖视图按钮
- 09

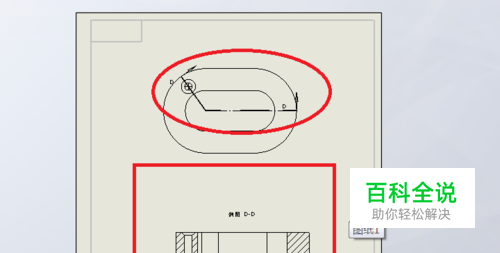

生成剖视图 但是可以看到没有和主视图对正 所以接下来就是把两个视图对正
- 10

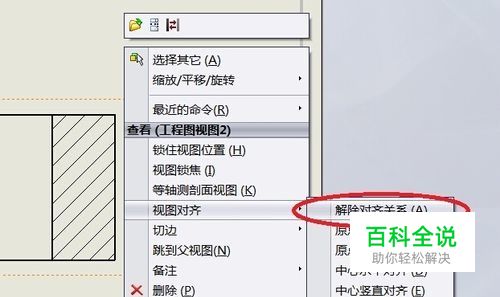

右击剖视图 如图所示 找到 解除对齐关系 按钮
- 11

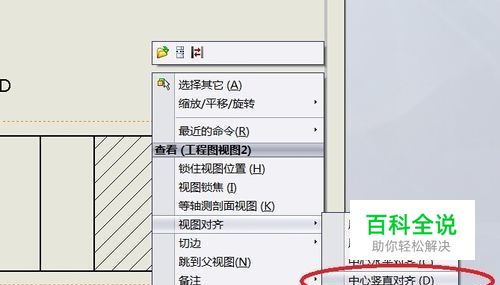

再次右击 可以看到不同的对其方式 小编需要用到的是 中心竖直对齐
- 12

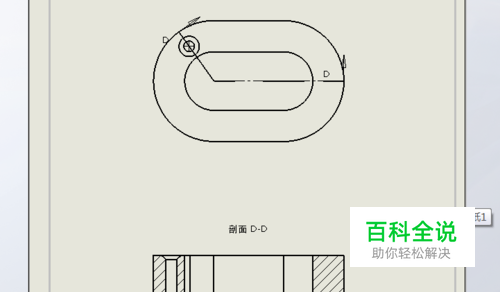

对齐后的效果
- 13

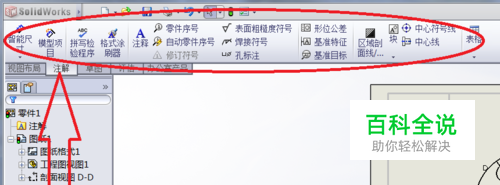

接下来就剩下标注了 你可以在注释菜单栏下找到适合的标注形式
- 14
到此就介绍完了 有用的话请点赞啊亲！
