Creo怎样导出CAD工程图

常常需要在诸多软件之间切换使用，格式的选择是必须注意的。回到标题：Creo中如何导出CAD图，答案是选用dwg/dxf格式；当然Creo也可以导出PDF等格式

操作方法

  • 01

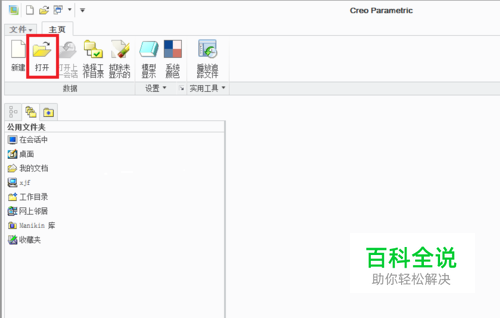

    打开Creo，打开所建的工程图

  • 02

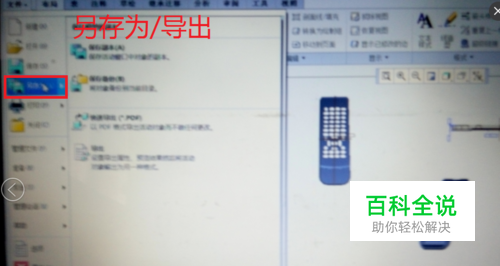

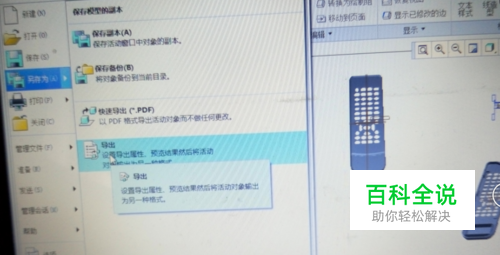

    文件下找到另存为/导出工具

  • 03

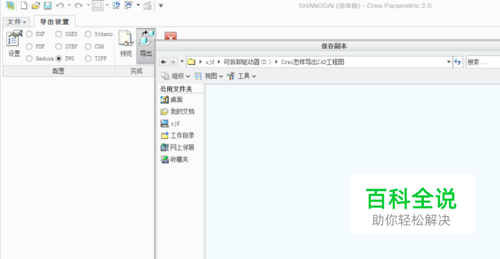

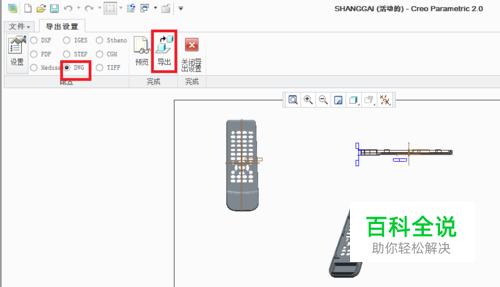

    选择dwg格式（CAD格式），点击导出

  • 04

    保存图片

  • 05

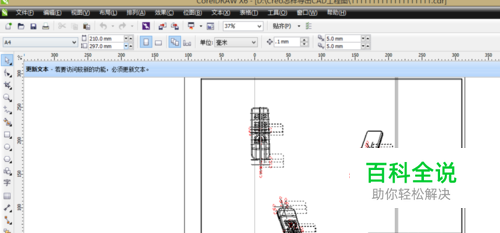

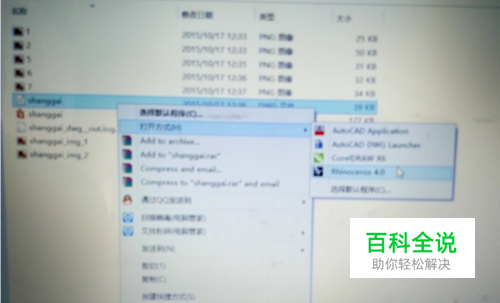

    导出后的图可以用CAD、CorelDRAW、Rhino等打开修改

  • 06

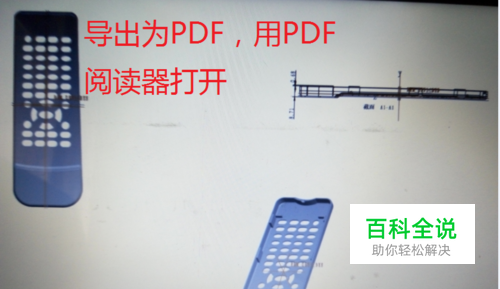

    同样可以另存成PDF格式，方便查看和打印
