如何在CAD将直线转化为多段线

最近小编一直困惑，在CAD模型中如何将直线转化为多段线。经过小编摸索后，发现原来很简单，只需要跟着小编的步骤让你1秒就学会。下面分享下小编的之谈。

操作方法

  • 01

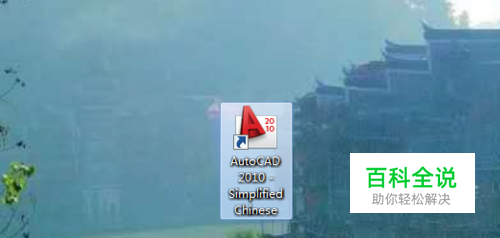

    首先安装任意版本的CAD，小编是cad2010。

  • 02

    双击打开程序，新建一个Drawing文件，如图所示。

  • 03

    切换到模型窗口。

  • 04

    在命令菜单栏，输入“L”，按照提示如图所示。

  • 05

    由于直线是一段一段的，为方便观察，标识出每根长度，如图所示。

  • 06

    重新复制一个。在命令栏，输入“PE”-“M”（一根则直接回车，多根选择M）。如图。

  • 07

    在“选择对象”栏，框选刚刚建立的多条直线，被选中的直线会变成虚线，如图所示。

  • 08

    选“是（Y）”-“J”-“0”，如图。

  • 09

    被选中后会出现高亮。成为一个整体后，标注为总长。如图。

  • 10

    这样就成为一条连续的多段线了。
