用cad创建平面门图块
通过本的操作,让读者掌握在一个已经打开的文件中创建一个内部图块,并设置图块的基点位置的方法。
操作方法
- 01

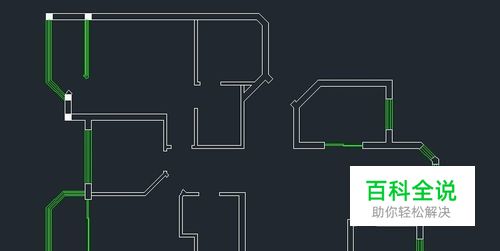

正常启动autocad 2013软件,选择“文件|打开”菜单命令,打开一室内平面图。
- 02

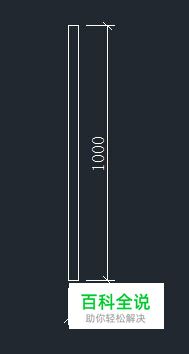

执行矩形命令,绘制一个高1000X宽40mm的矩形,如图所示。
- 03

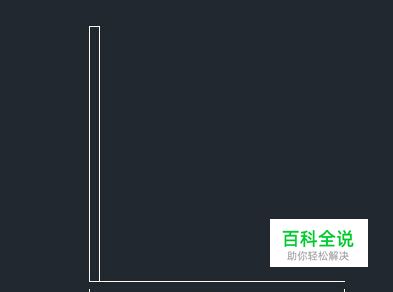

打开正交模式,捕捉矩形左下方端点,绘制长度为1000mm的水平线。
- 04

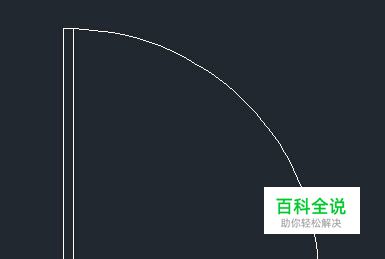

以三点的方式,捕捉矩形上方二个端点和直线右侧端点,绘制圆弧,完成平面门图形的绘制,如图所示。
- 05

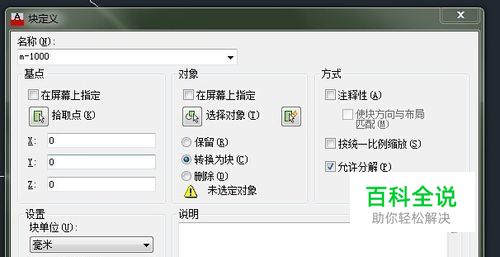

执行“创建块”命令(B),系统将弹出“块定义”对话框,按照图中所示来设置。
- 06

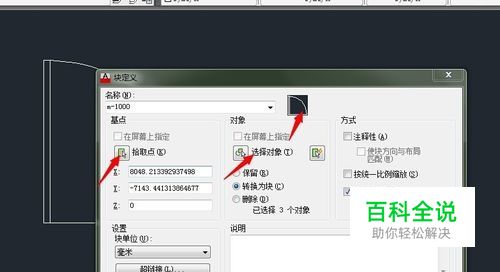

点击菜单中的拾取点,选取矩形左下端点为基点,按下空格键,然后点拾取对象,框选整个门图形,按下空格键,回到菜单,点击确定,创建完成。
