wincc如何设置系统报警记录?

wincc作为主要的工业监控软件,可以用于监控系统变量记录,这里小生说一下如何设置系统变量记录。

操作方法

  • 01

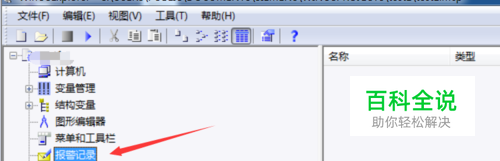

    首先打开该软件,然后在导航栏位置中的变量管理中,首先建立几个需要使用的变量,然后点击图示位置中的“报警记录”,然后进入报警记录管理界面中。

  • 02

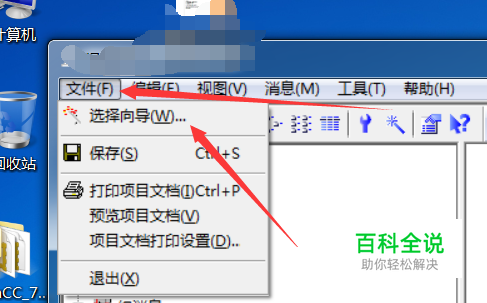

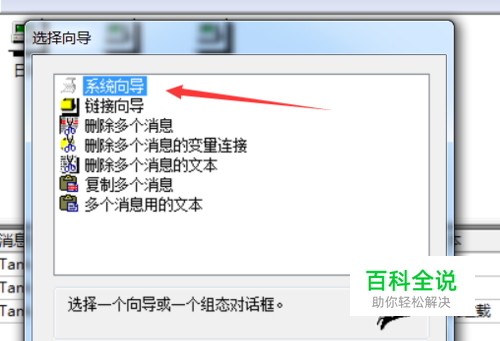

    然后在报警记录变量管理界面中,点击图示位置中的右上角“文件”,然后点击下弹框中的“选择向导”,即可弹出一个系统选择向导框。然后在选择“系统向导”,点击下方的确定。

  • 03

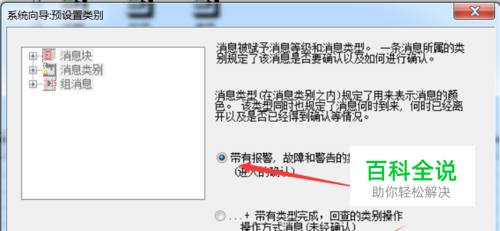

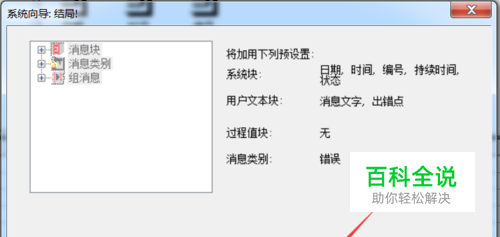

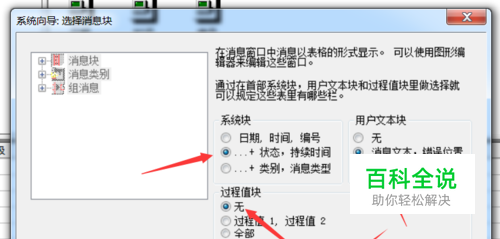

    然后只需要按照提示操作即可,如图所示操作,在箭头所指的位置中,选择你要设置的选项,然后点击下方的“下一步”,最后点击下方的“完成”即可。

  • 04

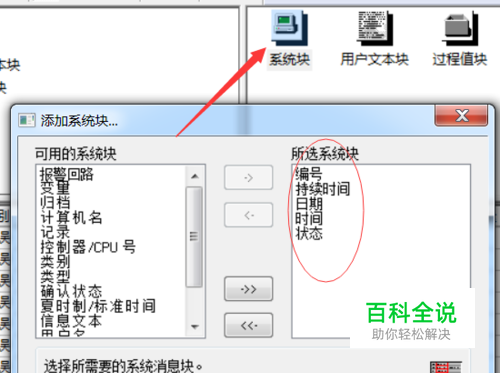

    然后你可以在报警变量设置中,点击图示位置中的“系统块”,在设置框中即可进行系统块的设置,包括报警回路等设置。

  • 05

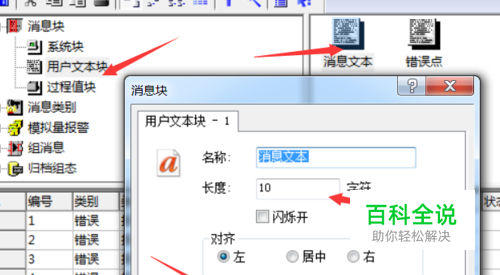

    在用户文本块设置中,双击,即可进入图示位置中的“消息文本”,在消息文本中可以设置报警消息文本的消息长度的等。错误点设置同样如此。

  • 06

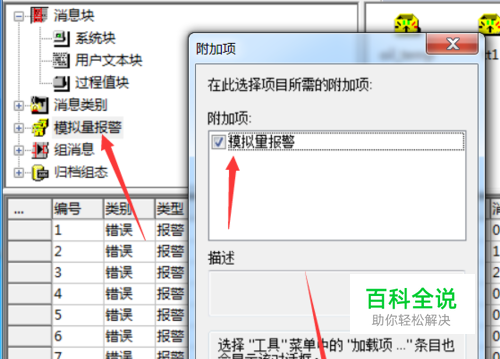

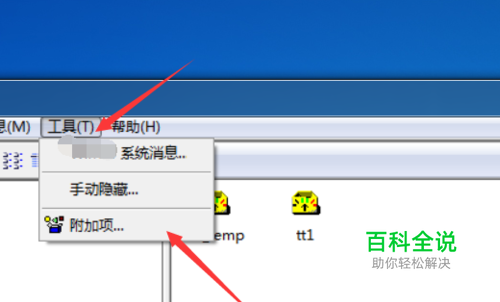

    报警变量分为两种一种是上述的二进制报警变量,另一种是模拟量变量报警,点击图示位置中的“工具”然后点击图示位置中的“附加项”,然后再弹出的框中,只需要勾选上“模拟量报警”,勾选成功之后,点击图示位置中的下方的确定即可。
