CAD图层管理器如何使用?
在 CAD的绘图应用中,有图层的绘制,那就必须要有图层的管理,这样才能更好地帮助用户提升工作效率,今天我们就来了解CAD的图层管理器的具体应用。

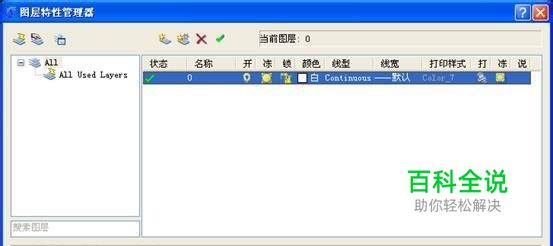

用户执行命令后,系统就会弹出下面那样的“图层特性管理器”对话框:
在上面的对话框中,可以看到各图层的属性和状态、所有图层列表、图层的组织结构。对于图层的所有操作,如删除、新建、重命名及图层特性的修改等都可以在该对话框中完成。下面我们就对这个对话框里的选项进行讲解:
“状态”:用来指示和设置当前图层,双击某个图层状态列图标可以快速设置该图层为当前层。
“名称”:用于设置屠城名称。选中一个图层使其以蓝色高亮显示,单击“名称”特性列的表头,可以让图层按照图层名称进行升序或降序排列。
“打开/关闭”开关:用于控制图层是否在屏幕上显示。隐藏的图层将不被打印输出。
“冻结/解冻”开关:用于将长期不需要显示的图层冻结。可以提高系统运行速度,减少图形刷新的时间。AutoCAD不会在被冻结的图层上显示、打印或重生成对象。
“锁定/解锁”开关:如果某个图层上的对象只需要显示、不需要选择和编辑没那么可以锁定该图层。
“颜色、线型、线宽”:用于设置图层的颜色、线型及线宽属性。
“打印样式”:用于为每隔图层选择不同的打印样式。如同每个图层都有颜色值一样每个图层也都具有打印样式特性。AutoCAD有颜色打印样式和图层打印样式两种,如果当前文档使用颜色打印样式时,该属性不可用。
“打印开关”对于那些没有隐藏也没有冻结的可见图层,可以通过点击“打印”特性项来控制打印时该图层是够打印输出。
“图层说明”:用于为每个图层添加单独的解释、说明性文字。
从上面的介绍中就得知图层管理器的功能还是非常丰富的,每一项操作都是为了提升用户工作质量而精心打造的,从而大大节省了用户操作时间。
