CAD画图标注时如何输入深度符号
前次分享过CAD输入特殊符号的方法，也单独分享过一篇机械制图中深度符号的画法，这里再分享一下CAD制图中标注时输入深度符号的方法。有兴趣的可以继续往下看，没兴趣的就算了。
操作方法
- 01

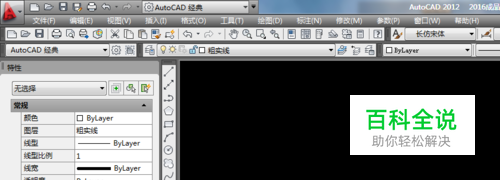

如下图所示，打开AutoCAD软件，新建一个空白文件。
- 02

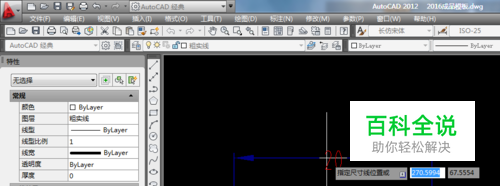

如下图所示，画一条长20的线段，并标注一个尺寸，作为演示所用。
- 03

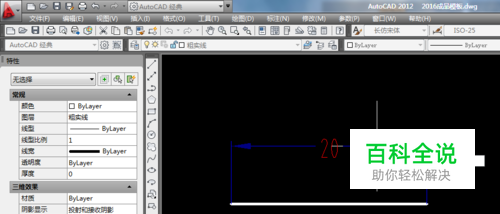

如下图所示，输入字母“m”，回车。
- 04

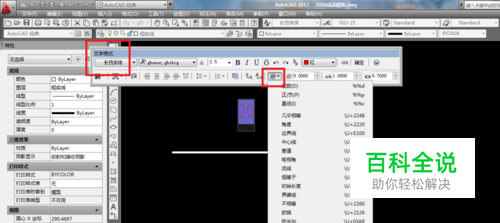

如下图所示，弹出“文字格式”对话框，在它的工具栏中找到“@”，点击它，在它弹出的下拉菜单中找到“其他”，点击它。
- 05

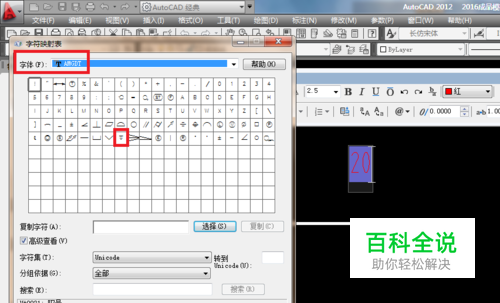

如下图所示，弹出了“字符映射表”，先选择字体“AMGDT”，在出现的字符中找到深度符号。 说明一下，这个字体也是一个一个的找的，看那个字体中有深度符号，就选择哪个字体。
- 06

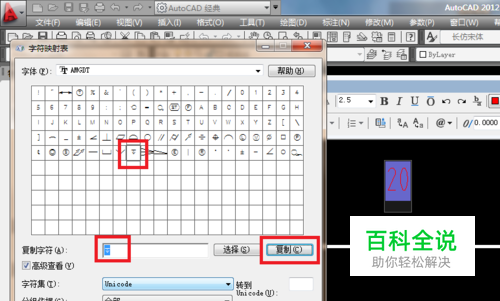

如下图所示，先鼠标左键双击深度符号，当它出现在“复制字符”框中时，用鼠标左键选中它，然后点击“复制”按钮。 完成这些，这一步的操作就结束了。
- 07

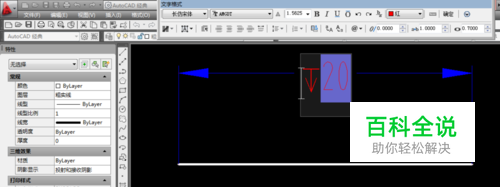

如下图所示，回到了CAD的标注，在20前面直接“ctrl+v”，粘贴完毕。
- 08

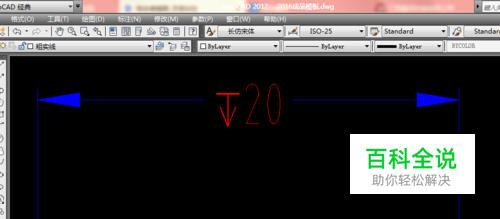

如下图所示，完成标注，这个标注中就有了深度符号，这个标注的意思就是深度20。
