AutoCAD教程：[9]阵列中矩形阵列命令使用方法

2024-03-17 13:48:12

阵列的快捷键为AR，阵列为分矩形阵列和环形阵列。本，只讲述矩形阵列的使用方法。

操作方法

01

例如在画手表带的时候，画出一个矩形后，其它的矩形可以使用阵列去画出。
02

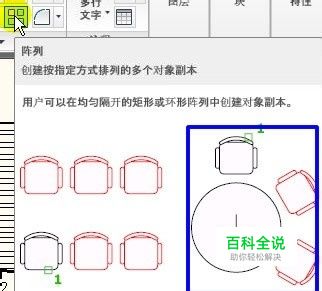

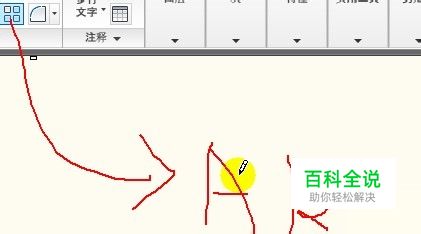

选择阵列工具，或输入快捷键AR，弹出对话框内，有矩形阵列和环形阵列两种：暂时只使用矩形阵列。
03

在这里，需要的是12行，1列。
04

行偏移，指的是第一个与第二个之间的距离。
05

系统默认的是1.在这里，先设5。如果想阵列往下的，要在数值前面加上负号，如图（但本例中，并不需要使用负值）。
06

列偏移，因为只有一行，输入多少都没关系的。在例子中，不用管。
07

阵列角度，默认是0的，如果需要改变角度，就在这里设置。
08

当写好之后，在右下方，还是不能按确定的。
09

需要选择阵列对象，
10

点选需要阵列的对象，
11

选好之后提示："已选择1个对象"
12

然后不要马上按确定，因为5是假设的，不一定符合要求，先按预览看一下。
13

得出结果，看起来太密了，
14

按空格返回，把5改为7，再预览，效果符合要求了，才可以按下确定。
