AutoCAD使用直线工具的方法,快捷键使用及确认
在数学上面,直线是无限延伸的线段,在AutoCAD里面,直线指的是数学概念里面的线段。直线快捷键:L 我们记忆时,直线的英文为line我们只记它第一个字母L就可以了
操作方法
- 01

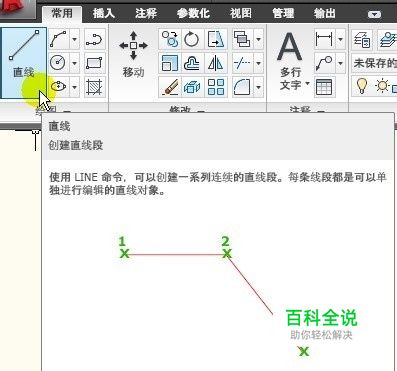

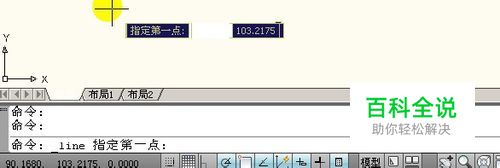

直线如何运用?点选直线工具,下面命令行指示:指定直线第一点:
- 02

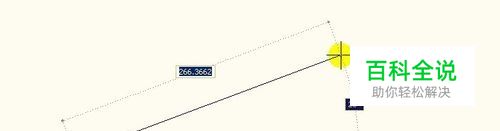

点下去,然后拉出来,如图,
- 03

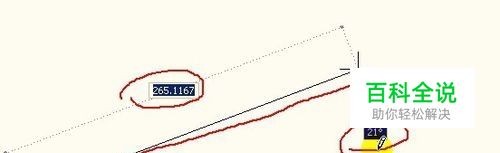

看出,除了我们画的直线,还有其它的辅助,265.1167表示直线的长度,21表示直线与水平线的角度为21度
- 04

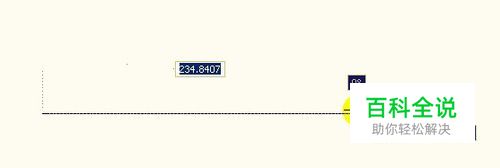

如果我们想画水平线,可以放到水平位置,
- 05
有部分电脑在使用时,无法画水平线,是因为没有打开下面的选项,如极轴
- 06
打开了的,颜色是不一样的,按下去的,显示的是蓝色
- 07
如果划错,可以输入U放弃,并不是说输入U后就可以了,还需要按空格键或回车键进行确认
- 08

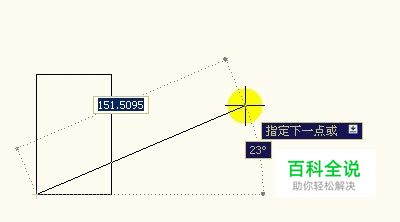

如果想画下面的线段,与上面的线段一样长度,如图,形成长方形,
- 09
可以慢慢拉下,吸取下方左边一点,当靠近左点时,会出现端点的提示,不要按下鼠标,慢慢往上移动
- 10
就会有提示长度与下面的一样长度,点下去,再直接按到左下角的点,闭合完成长方形。
- 11
但完成了长方形,但没有退出直线工具,
- 12
如果不需要使用此工具了,可以按下空格或回车键,结束使用工具。完成图形。
