solidworks绘制凸轮的技巧

因为有人在网上问solidworks中的凸轮怎么画,为了方便解说,顺便就做了这篇,看起来很简单,但在创建过程中各特征的观察和形成还是有一定技巧性的。

操作方法

  • 01

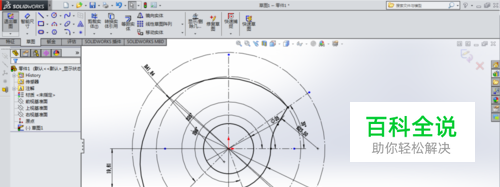

    首先选择基准面绘制草图,先画中心圆,通过中心绘制几条角度参考直线,通过圆弧相切及各尺寸约束,生成凸轮底部轮廓。

  • 02

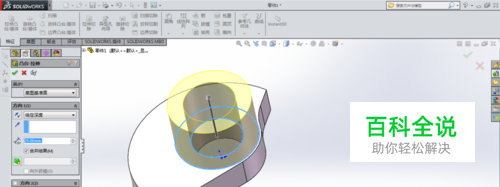

    选择拉伸凸台生成凸轮底部实体,同样的方法拉伸出上面的凸台。

  • 03

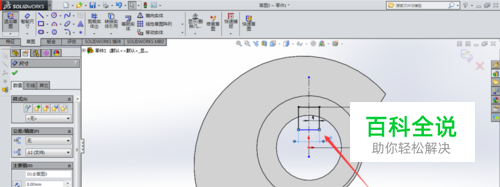

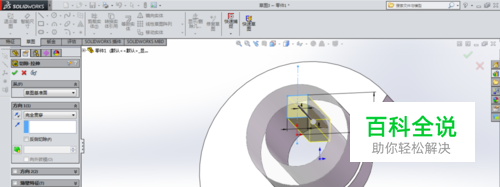

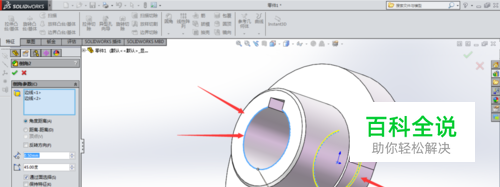

    选取基准面,绘制键槽,进行尺寸约束。完成后选择实体拉伸切除。接着对周边进行倒角。

  • 04

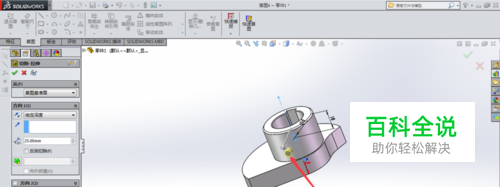

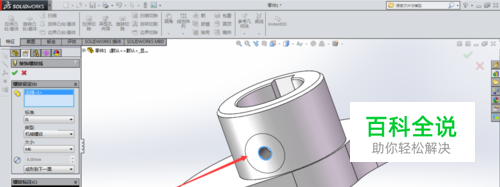

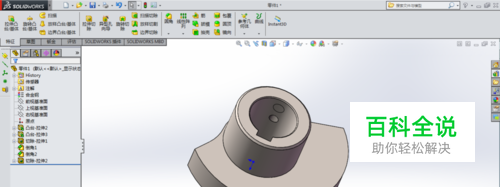

    继续绘制M6螺纹截面草图,完成后进行拉伸切除。接着选择注释/螺纹装饰线,选取孔边,生成螺纹装饰特征。最后指定材料,效果如图。
