CAD对象捕捉功能设置

使用CAD进行绘图设计时,通过CAD捕捉功能可以快速准确的定位到图纸对象的某个点,以次来确保CAD绘图的精确度,提高绘图速度。

操作方法

  • 01

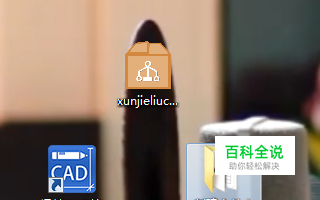

    准备好CAD图纸文件

  • 02

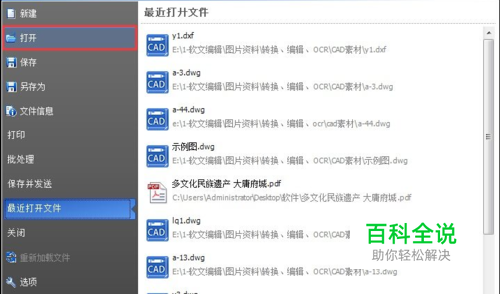

    点击“文件”,打开要进行编辑的CAD图纸文件

  • 03

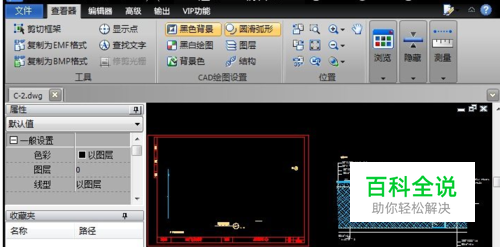

    打开CAD图纸文件后,编辑器会自动切换到“查看器”

  • 04

    点击顶端工具栏中的“编辑器”,然后在工具中找到“捕捉”

  • 05

    点击捕捉工具中的“捕捉”,就会开启/关闭对象捕捉功能,其他较小图标则是交点、中点、中心等具体捕捉工具开关,也是通过点击来开启/关闭。如果不知道图标对应的捕捉功能,可以将鼠标放到捕捉工具图标上,就会显示该工具说明。

  • 06

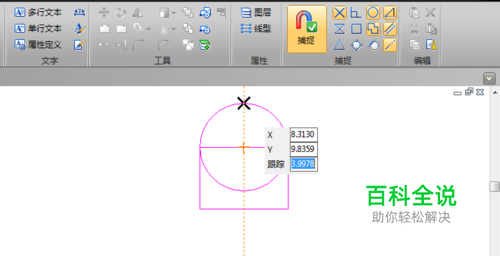

    使用捕捉工具时,需要先点击选择捕捉功能,打开捕捉开关,然后选择需要使用的捕捉工具,点击选择对应捕捉工具即可。然后就可以在图纸中快速准确捕捉对象的某个节点位置了。
