蓝牙模块透传模式使用说明【百科全说】

蓝牙模块默认配置为无模式（既不是主机也不是从机，可通过命令设置主或从模式），数据加密，连接间隔20ms，广播间隔100ms。首先将蓝牙模块供电后通过串口连接到计算机上，并将Wake up脚接地，然后打开BleConfig软件，在串口设置部分选择正确的波特率后开启串口来进行调试，此时点击串口配置右边的“通讯测试”按钮，如果BleConfig工具返回“AT+OK”，才说明蓝牙模块的串口配置成功，其次就是要设置蓝牙模块为从机，也是返回“AT+OK”说明从机配置OK，这样模块就进入数传模式，可以与手机（主机）进行数据交互。

一、下载并安装上位机软件BleConfig及数传APP

01

在PC端下载安装BleConfig，该软件是基于昇润科技蓝牙透传模块的上位机串口调试软件，它主要用于查询、调整、测试蓝牙模块等。安卓手机，前往腾讯应用宝下载数传应用；苹果手机，前往app store下载数传应用。（注：安卓设备的操作系统为4.3以上，苹果设备的操作系统为7.0及以上。）

二、调试CC2541透传模块

01

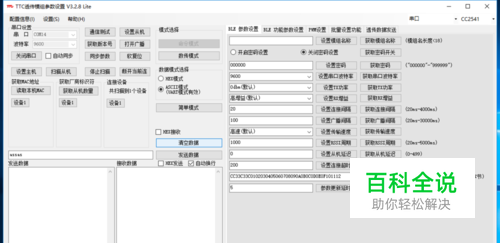

昇润科技CC2541透传模块默认配置为无模式（既不是主机也不是从机，可通过命令设置主或从模式），数据加密，连接间隔20ms，广播间隔100ms。首先将蓝牙透传模块供电后通过串口连接到计算机上，并将Wake up脚接地，然后打开BleConfig软件，在串口设置部分选择正确的波特率后开启串口来进行调试，此时点击串口配置右边的“通讯测试”按钮，如果BleConfig工具返回“AT+OK”，才说明透传模块的串口配置成功，其次就是要设置模块为从机，也是返回“AT+OK”说明从机配置OK，这样模块就进入数传模式，可以与手机（主机）进行数据交互。
02

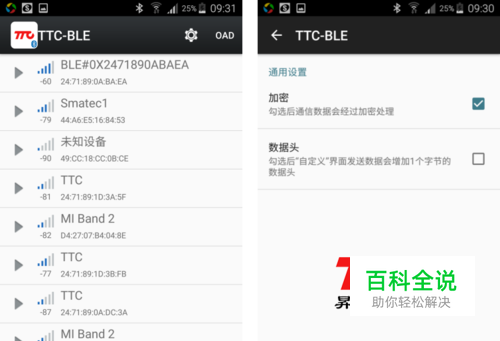

1、连接透传模块在手机上打开数传APP，APP将进入搜索界面，在界面右上方点击设置按钮，即可对APP的数据加密方式进行设置，设置后在搜索界面点击透传模块的广播名称，APP就会连接透传模块。
03

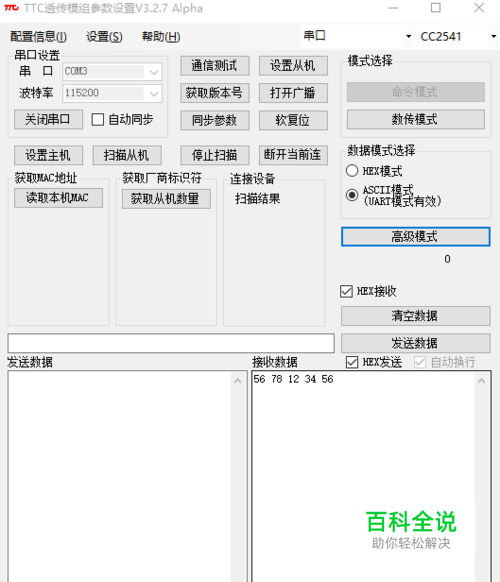

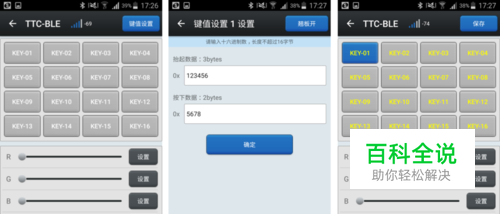

2、自定义设置 APP连接上透传模块后进入自定义界面，在该界面可设置键值和R、G、B、W、M色值。（1）键值设置。在APP上点击"键值设置” ，然后点击你所要设置的按键，设置好按键的值后再点击确定保存（注：有“按下数据”和“抬起数据”设置，分别对应按下按键和抬起手指时APP给模块发的数据），设置完后按按键，就会把设置的键值发送给透传模块，并在PC端调试工具（即BleConfig）的数据接收框中显示出来。翘板开的情况下按下按键，APP只发送一次数据，而在翘板关的情况下按下按键，APP会连续发送数据，再点击一下按键才会停止发送数据。
04

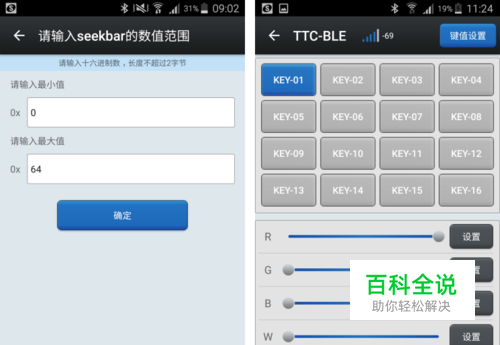

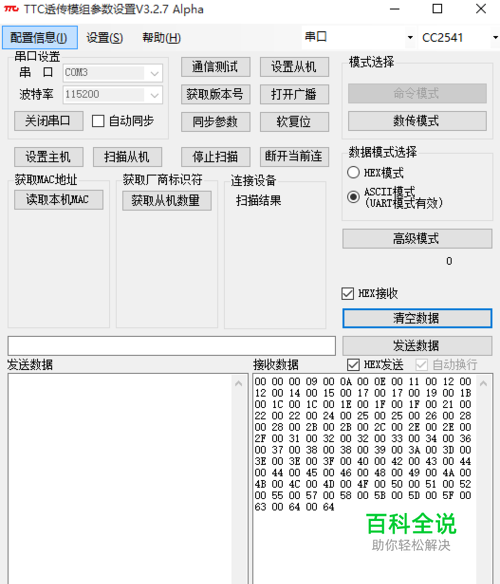

（2）R、G、B、W、M色值设置。点击某个颜色后面的设置按键，设置色值范围，设置完后滑动该颜色的滑条，APP就会将色值发送给透传模块，并在PC端调试工具的数据接收框中显示出来。色值在设置的范围内，随着滑动滑条而变化。（注：设置的最大值不能超过FFFF)
05

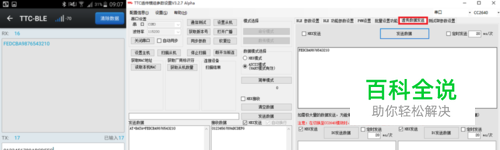

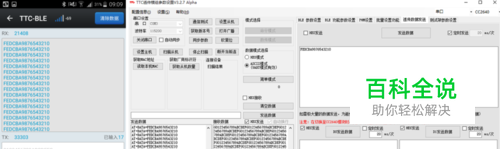

3、数传点击APP主界面下方的数传按钮，进入数传界面，点击TX下方的文本框输入要发送的数据，设置好发送间隔，然后点击发送按钮就将数据发送给了透传模块（注：数据加密时单次发送数据最多为17个字节，不加密时为20字节），如果勾选定时发送，APP就会连续发送数据给透传模块，并在PC端调试工具的数据接收框中显示出来。模块发送的数据可以通过BleConfig工具里的“透传数据发送”选项卡输入要发送的数据点击发送即可。
06

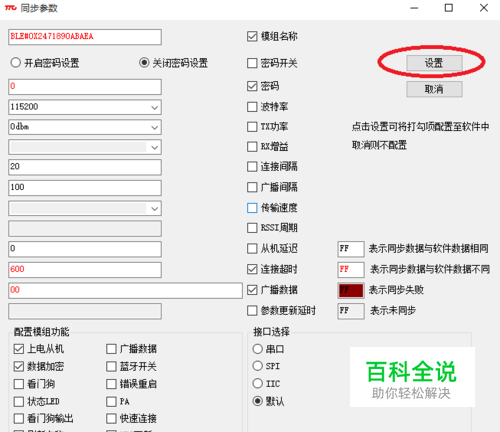

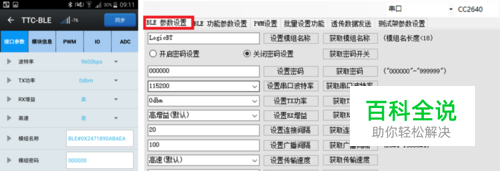

4、模块设置用户可在APP或者BleConfig工具查看/设置透传模块的接口参数、模块信息以及打开模块的PWM、IO口、ADC功能。（1）查看、设置接口参数在APP的接口参数界面点击右上方的同步按钮，可查看当前模块的接口参数，也可在该界面对模块的接口参数进行设置。用户也可以通过点击BleConfig工具串口配置右边的“同步参数”按钮查看模块当前的接口参数，也可在“BLE参数设置”选项卡里设置接口参数。
07

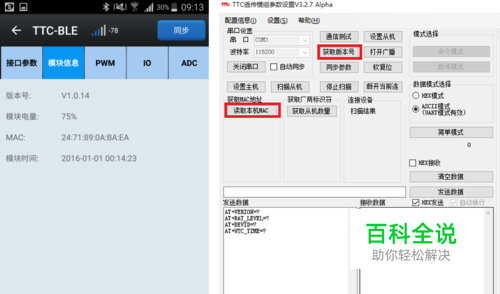

（2）查看模块信息在APP的模块信息界面可查看模块的软件版本号、电量、MAC地址和UTC时间，用户也可以在BleConfig工具里进行查看。
08

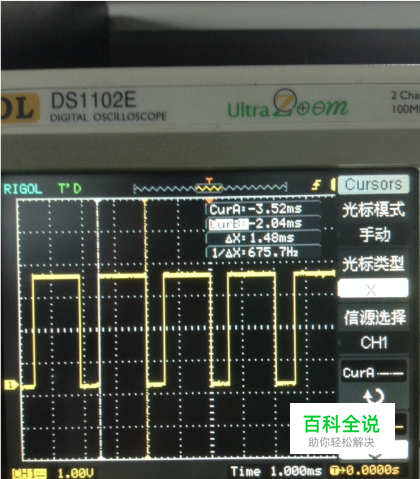

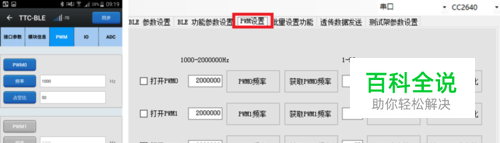

（3）配置PWM 在APP连接模块的情况下，将要控制的PWM引脚接入示波器，并调好示波器，然后进入APP的PWM界面，点击“PWM”按钮打开PWM，在文本框输入频率和占空比后点击“频率”和“占空比”按钮设置PWM波形的频率和占空比，此时示波器的PWM波形会随着设置而变化。用户调试时，先读取示波器显示波形的周期和其中高电平持续的时间，然后计算出PWM波形的频率和占空比，看跟手机APP的设置是否一致，如果是一致的，说明模块的PWM输出正常。用户也可通过BleConfig工具的“PWM设置”选项卡对PWM进行配置。（注：PWM的频率可调范围是1K~2MHz）
09

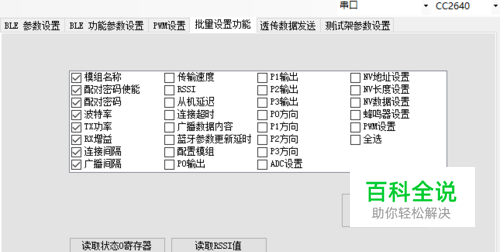

（4）配置IO 进入APP的IO界面，勾选“DIRO”按钮后面的方框，是置该IO口为输出口，未勾选则是置该IO口为输入口，设置完后点击“DIRO”按钮就完成了IO口输入/输出方向的配置。在配置完IO口的方向后直接点击“读取”按钮就可以获取所配置IO口的电平，勾选状态为高电平，未勾选为低电平，此时用万用表去量方向为输出的IO口的电压，看是否与APP读取的电平一致，如果一致则说明IO口正常。勾选“设置”按钮后面的方框，是设置该IO口为高电平，不勾选是设置IO口为低电平。（注：各IO口的排列顺序从右往左依次为Px_0~Px_7，x=0～3）通过BleConfig工具“BLE功能参数设置”选项卡也可以对IO口的输入/输出方向以及输出口的电平进行设置和读取。
10

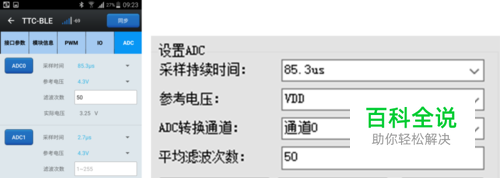

（5）配置ADC 进入APP的ADC界面，将模块待测的ADC引脚接入外部电压采样（注：采样电压不能超过配置的参考电压），然后在APP设置好待测ADC口的采样时间、参考电压及滤波次数后点击“ADC”按键，APP就会显示ADC口的电压值。用户也可以通过BleConfig工具“BLE功能参数设置”选项卡里的ADC设置进行ADC配置，然后读取ADC电压值。如果APP/BleConfig工具读取的ADC电压值和模块ADC口的实际电压一致，则说明ADC功能正常。
11

5、退出数传APP 退出请直接按手机中的返回键即可。
