4位共阴极数码管单片机驱动
宏晶12系列单片机单片机驱动4位数码管计数显示。
操作方法
- 01

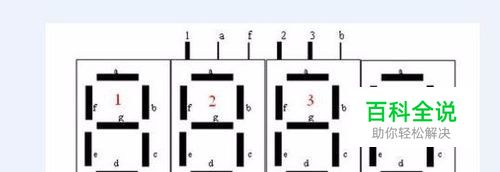

1、共阴极数码管引脚分析 共阴极数码管 是指每一位数码管的阴极，连接到电源的负极上。 也就是图中所指1，2,3,4公共端。 如果不知道是共阴极和共阳极可以用万用表，或者直接找一个电源试一试。 电源测试的话最好串一个限流电阻，否则容易烧坏数码管。
- 02

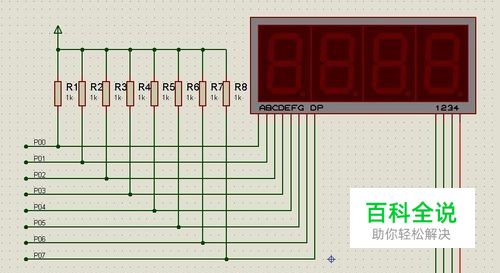

2、电路原理图 P0：控制显示段 P2：控制显示相应的位 由于单片机的I/O驱动电流有限所以P0口需要加上拉电阻。 P2口直接连接数码管的选择位即可。
软件的编写
- 01
1、编写的方式： （1）、驱动方式P2口相应的位置0 即选择要显示的数码管位 P0口相应的位置1即可显示相应的数码管段 （2）、 采用动态扫描的方式进行显示4位即每隔一段时间显示一位，循环扫 描，由于辉光效应，肉眼观察到的是4位同时显示。 下面编写相应的函数。
- 02
2、数码管显示函数 void Dig_OutPut(int i) { unsigned char a , b ,c ,d; a = i%10; //提取个位 b = (i/10)%10; //提取十位 c = (i/100)%10; //提取百位 d = (i/1000)%10; //提取千位 if(i<=9) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); Delay1ms(); Delay1ms(); } if((i<=99)&&(i>9)) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); Delay1ms(); P2 = 0x0b; P0 = DIG4_TABLE[b]; Delay1ms(); Delay1ms(); } if((i<=999)&&(i>99)) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); Delay334us(); P2 = 0x0b; P0 = DIG4_TABLE[b]; Delay1ms(); Delay334us(); P2 = 0x0d; P0 = DIG4_TABLE[c]; Delay1ms(); Delay334us(); } if((i<=9999)&&(i>999)) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); P2 = 0x0b; P0 = DIG4_TABLE[b]; Delay1ms(); P2 = 0x0d; P0 = DIG4_TABLE[c]; Delay1ms(); P2 = 0x0e; P0 = DIG4_TABLE[d]; Delay1ms(); } } 函数分析： （1）、首先定义了4无符号类型的char数据，用于保存要显示数据的相应位。 （2）、判断数据的大小来判断需要点亮的数码管位数。 （3）、观察每个每个if判断语句里的延时都是4ms，这样做的原因是 保证再循环显示的过程中，每一位的数码管亮度一样。 注意事项：延时的选择不宜过大也不宜过小，过小循环的太快，数据显示不正确；过大显示闪频，看不到4位同时显示的效果
- 03
3、主函数 void main() { int i,j; P0M0 = 0xff; P0M1 = 0x00; P2M0 = 0x00; P2M1 = 0x00; while(1) { i++; j = 99; while(j--) { Dig_OutPut(i); } } 函数分析： （1）、定义两个整数型变量，i作为要显示的数，j延时技术。 （2）、STC12系列单片机的使用IO口的时候需要进行设置io的工作模式， 上面设置位传统51工作模式，即若上拉。 （3）、while（1）重复执行这个函数里的内容，也就是动态显示。 （4）、while（j--）的作用是间隔性的对i增加，如果直接执行的话，数字跑的太快我们根本就看不清。 现在程序到单片机后：数码管会从0开始计数，间隔略小于1s。最大值是9999 过了9999后就会显示乱码，可以添加函数对于大于9999的数进行处理。
- 04
源代码 #include<STC12C5A60S2.H> unsigned char DIG4_TABLE[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; void Delay10ms() //@11.0592MHz { unsigned char i, j; i = 108; j = 145; do { while (--j); } while (--i); } void Delay1ms() //@11.0592MHz { unsigned char i, j; i = 11; j = 190; do { while (--j); } while (--i); } void Delay334us() //@11.0592MHz { unsigned char i, j; i = 4; j = 148; do { while (--j); } while (--i); } void Dig_OutPut(int i) { unsigned char a , b ,c ,d; a = i%10; b = (i/10)%10; c = (i/100)%10; d = (i/1000)%10; if(i<=9) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); Delay1ms(); Delay1ms(); } if((i<=99)&&(i>9)) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); Delay1ms(); P2 = 0x0b; P0 = DIG4_TABLE[b]; Delay1ms(); Delay1ms(); } if((i<=999)&&(i>99)) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); Delay334us(); P2 = 0x0b; P0 = DIG4_TABLE[b]; Delay1ms(); Delay334us(); P2 = 0x0d; P0 = DIG4_TABLE[c]; Delay1ms(); Delay334us(); } if((i<=9999)&&(i>999)) { P2 = 0x07; P0 = DIG4_TABLE[a]; Delay1ms(); P2 = 0x0b; P0 = DIG4_TABLE[b]; Delay1ms(); P2 = 0x0d; P0 = DIG4_TABLE[c]; Delay1ms(); P2 = 0x0e; P0 = DIG4_TABLE[d]; Delay1ms(); } } void main() { int i,j; P0M0 = 0xff; P0M1 = 0x00; P2M0 = 0x00; P2M1 = 0x00; while(1) { i++; j = 99; while(j--) { Dig_OutPut(i); } } 没有找到添加源代码的位置，所以将整个代码放在了一个文件内。实际操作中，可以分成多个文件便于管理调用。
- 05

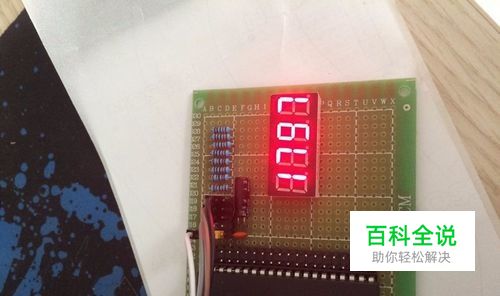

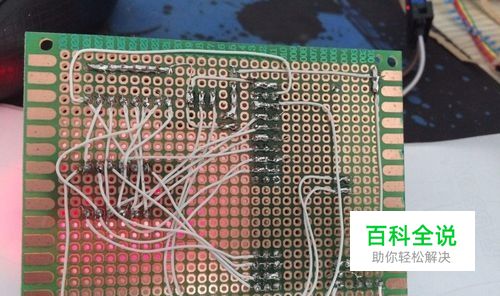

实际的执行效果。 后面的跳线有点乱。
