CASS9.1小技巧之生成图框
cass9.1可以很方便的生成标准图框及任意图幅图框，今天小编就给大家讲解下如何生成图框。
操作方法
- 01

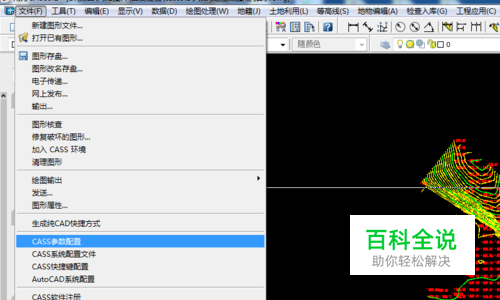

在生成图框之前，需要在cass设置中根据需要设置下图框参数。 操作步骤：点击“文件”→“cass系统文件”，进入cass综合设置对话框。
- 02

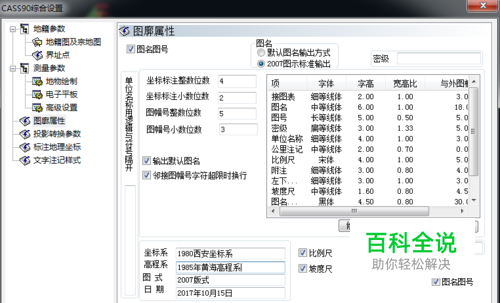

图名：根据需求选择，一般选择2007图示标注输出； 坐标系：根据实测图情况填写，一般有西安80坐标系、北京54坐标系、国家2000坐标系等； 高程系：选择1985黄海高程系 图式：2007版式 日期：根据实际情况填写 其他默认即可。
- 03

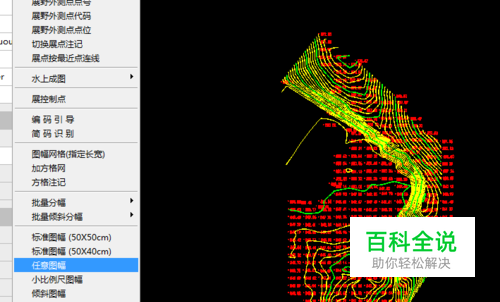

1、任意图幅生成 点击菜单“绘图处理”→“任意图幅”，进入图幅整饰对话框，
- 04

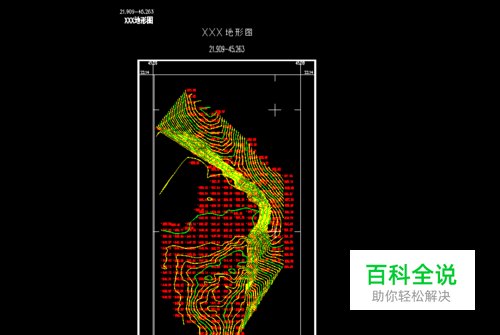

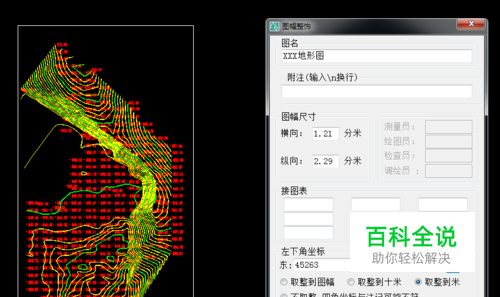

图名：XXX地形图； 图幅尺寸：根据实测图的尺寸转变成相应尺寸，例如：演示图中尺寸（横向×纵向）为121×228，则在图幅尺寸中填写1.21×2.28。 左下角坐标：选择“取到整米”，然后点击图面拾取。然后点击确定。
- 05

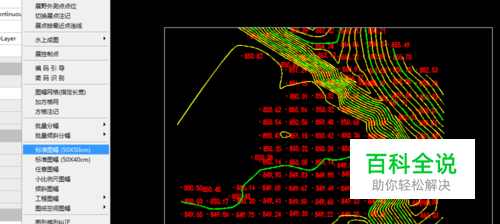

2、标准图框生成 操作步骤：点击菜单“绘图处理”，选择“标准图幅（50×50）”或“标准图幅（50×40）”.
- 06

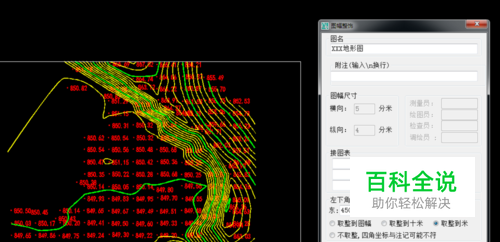

图名：XXX地形图； 图幅尺寸为灰色，不可修改 左下角坐标：选择“取到整米”，然后点击图面拾取。然后点击确定。
