Altium Designer中PCB设计规则导出导入

我们设计电路板,一般每次开始画新的PCB之前,都需要设置设计规则(Design PCB Rules),包括电气、布线等规则。有时我们需要设置成和以前画过的板子一样的设计规则,这时没必要重新一个个设置,只需将原来的设计规则导出来保存成一个设计规则文件(*.RUL),在需要的时候把保存的规则导入新建立的PCB文件里。是不是方便了?

PCB规则导出步骤

  • 01

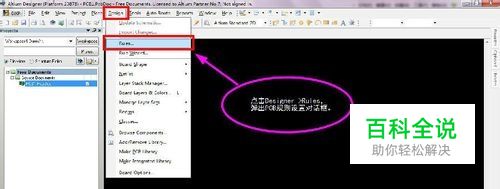

    打开软件,进入PCB编辑界面。点击菜单Designer——rules。

  • 02

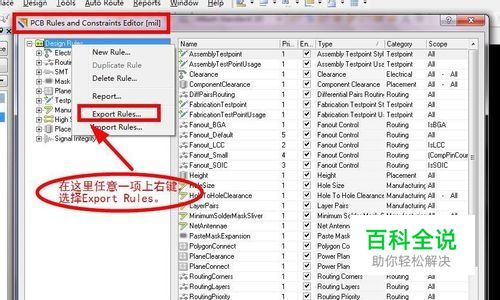

    在弹出的对话框中左侧栏目任意一项上点击右键,选择Export Rules。

  • 03

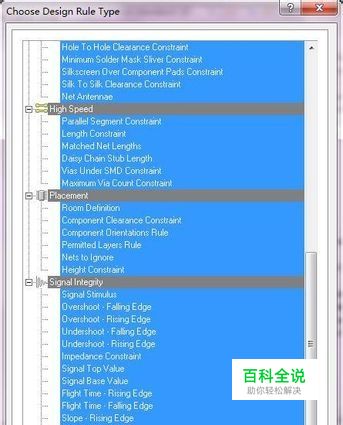

    按住Ctrl+单击,选择需要导出规则的项目。 或按shift+单击开始一项和最后一项连续选择多个。 或按Ctrl+A,全选。点击OK确定。

  • 04

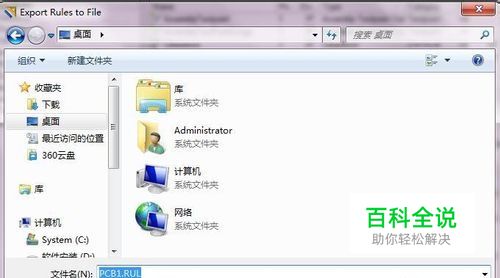

    选择位置保存。

  • 05

    ​导出完成了。​

PCB规则导步骤入

  • 01

    操作基本与上面相同,只需第二步中选择Import Rules即可。

  • 02

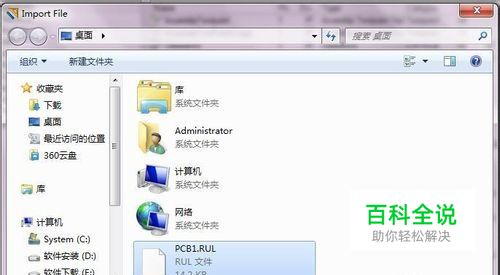

    ​选择要导入的文件。选中并打开。

  • 03

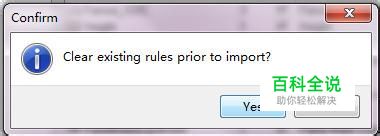

    ​弹出确认(confirm)对话框。选择Yes。

  • 04

    ​导入完成了。​
