BIM小白应该怎样正确使用Revit? 【百科全说】

一入BIM深似海，在建筑行业这个圈里，现在不管你想不想听，现在都会听到一些关于BIM的声音，随着国家政策导向的引导，BIM发展也越来越快，简单以一款建模软件Revit为例讲一下怎样正确使用Revit.

操作方法

01

首先打开Revit软件，如果是第一次打开的话，点击新建，然后根据自己的专业选择对应的样板，左下角记得勾选项目，而不是选择项目样板，因为文件最终是以项目的形式保存。
02

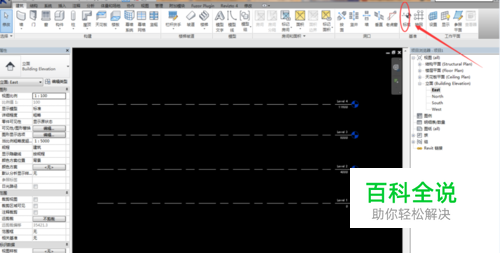

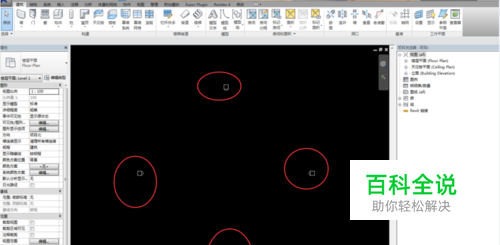

然后选择以结构样板为例，打开项目，发现项目中心有四个标志，代表的是东西南北四个立面，可以点击对其进行移动。对于小白建模第一步来说顺序为：标高--轴网--构件，因此我们先建立标高，标高必须在立面中绘制，因此先选择一个里面，然后使用软件上方的“标高”选项卡进行绘制。
03

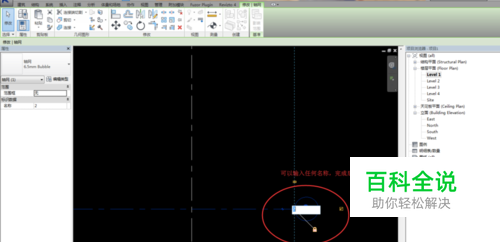

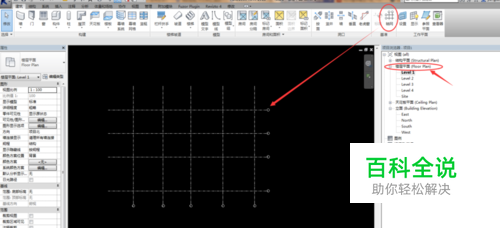

其次标高绘制完后才能进行绘制轴网，点击右侧项目浏览器中的任何一个楼层平面开始绘制轴网，点击上方选项卡中的“轴网”进行绘制，绘制完第一条轴网后，输入距离可以依次对剩下的轴网进行绘制，双击任何一条轴网可以对其进行重新命名。
04

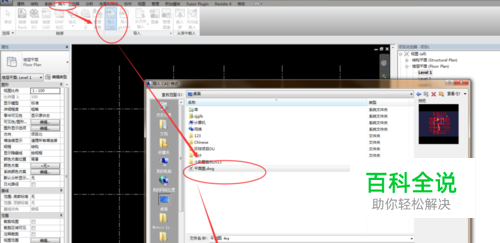

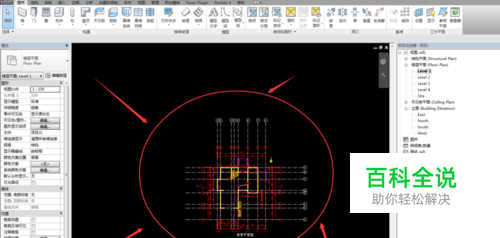

最后，前期准备工作完成后，开始对模型进行绘制，绘制时可以选择直接参考图纸进行绘制，也可以将图纸导入项目中进行绘制，一般做项目过程中选择导入图纸绘制可以提高工作效率。点击上方选项卡中的“插入”--“导入CAD”完成后点击准备好的图纸开始准备进行模型绘制。
05

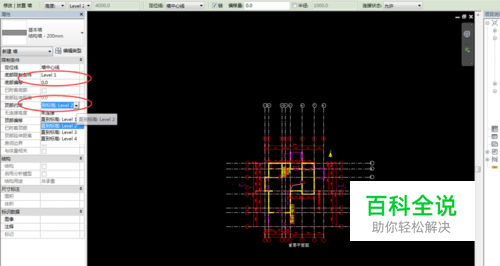

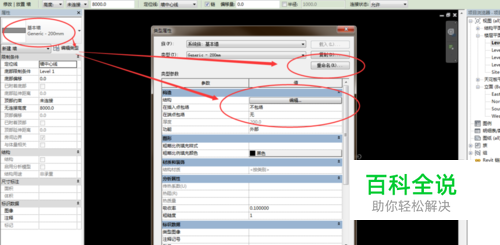

然后，首先讲下墙体的绘制，选择“建筑”选项下的“墙”，进行绘制，按照图纸中的墙体类型及厚度点击“编辑类型”可以对墙体名称及厚度进行更改，更改完毕后按照图纸开始绘制。
06

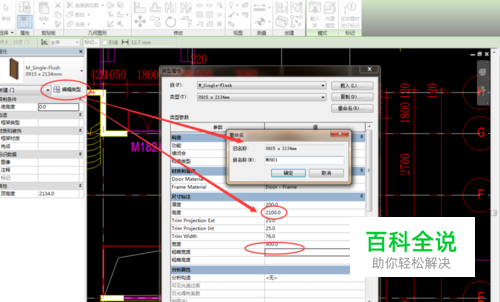

最后墙体绘制以后，添加门，点击“建筑”--“门”，依次点击编辑类型，修改门的尺寸及名称，保存完毕后，直接放在在墙上面就可以了。因为本张图纸中只有墙体和门、窗，所以就简单介绍这些构件的绘制，其它柱梁板窗的绘制方法相似，可依据此方法绘制。
07

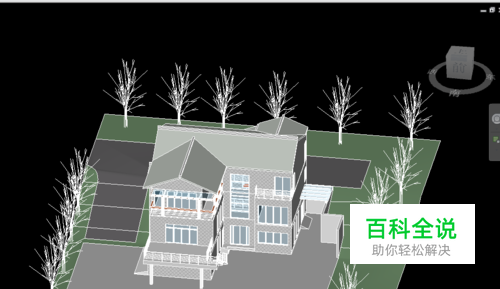

依次绘制完成后，一个简单的小项目就绘制完成了，点击保存，关闭软件，就可以对模型进行更多的操作了。
