solidworks工程图断开的剖视图使用
在工程图中我们常常要用到局部剖视图来表达零件的结构，为此我们在次介绍一下sw中的断开剖视图的运用，为工程图的制作提供方便。当然关于剖视图的具体的细节在机械制图标准中已经有了详尽的表述。
操作方法
- 01

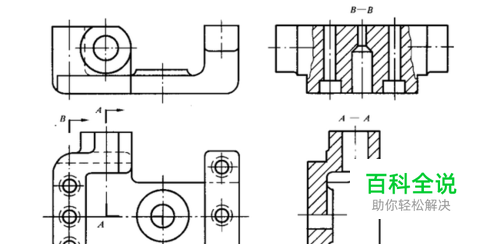

关于剖视图的具体细节可以参照GB/T4458.6-2002 机械制图 图样画法 剖视图和断面图；
- 02

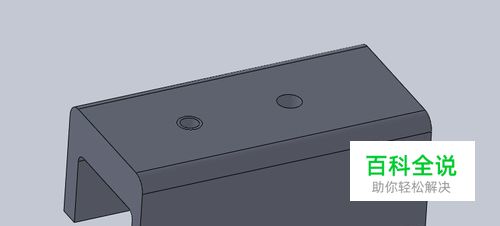

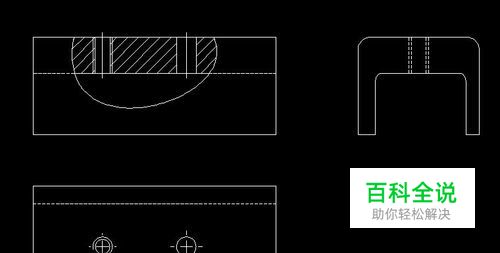

下面就对一个零件来描述solidworks的断开剖视图的运用，如图所示的零件cad图纸以及三维图纸，
- 03

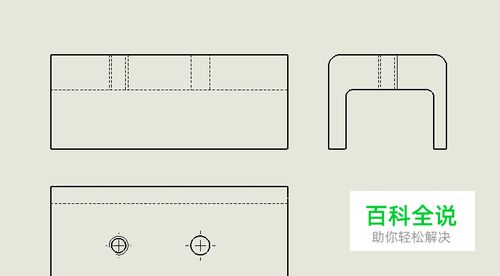

按照常规的工程图方式将正视图，俯视图等视图在sw工程图模块完成，
- 04
在工程图上菜单栏中找到相应的断开剖视图的命令，点击断开剖视图命令，
- 05
根据软件的提示在相应的视图中画出封闭的轮廓，默认为样条线，也可以改为其他线条，
- 06

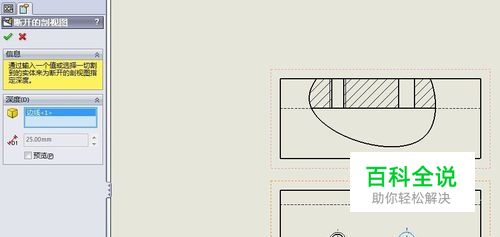

此时会出现如下对话框，在对话框框内出现两个选项，因此此步有两个方式进行剖视，
- 07
两个方式分别为：参数设置以及对应线条深度参考设置，参数设置为正视图中零件的外侧到孔型的距离(图中孔在宽度中心上），零件宽为50，对应参数为50/2,然后完成，
- 08

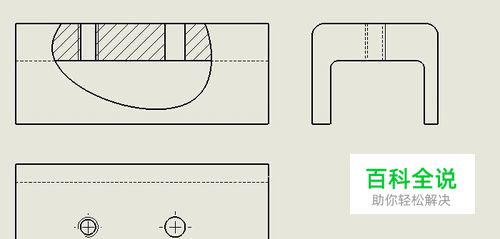

当然如果不知道参数的话，可以在深度参考选项中选择俯视图中孔的轮廓线，也可以进行剖视，然后刷新一下，就完成剖视。
