REVIT绘制迹线屋顶@进阶篇 BIM使用小技巧
在阅读了小编之前发布的——REVIT绘制迹线屋顶@基础篇后，小编带你进一步熟练使用迹线屋顶。
操作方法
- 01

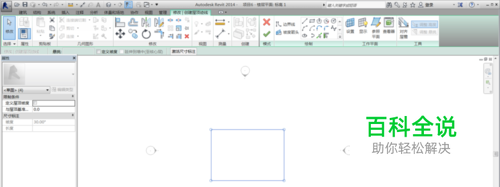

除了通过定义坡度来绘制迹线屋顶，还可以通过坡度箭头来绘制坡屋顶。 首先，绘制一矩形边界线，去除定义坡度的勾选项。 （不会的可去翻阅之前的基础篇，循序渐进很重要！）
- 02

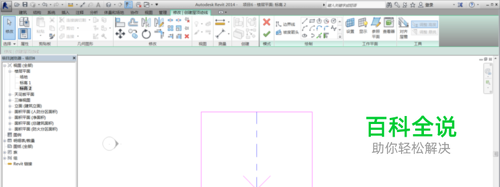

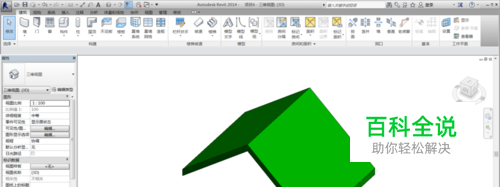

使用坡度箭头绘制图中的两个箭头； 单击对号完成建模，打开三维视图查看效果。 可以看出，是一个与坡度箭头相吻合的双坡屋面（坡度箭头方向为坡底指向坡顶）。
- 03

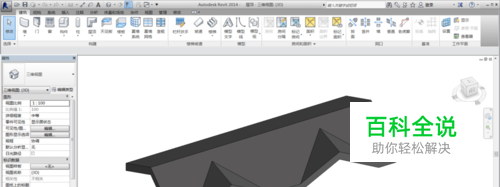

创建和第二部相同的图形，在中间再添加一个坡度箭头； 单击对号完成建模，打开三维视图查看效果。 可以看出，是一个与坡度箭头相吻合的三坡屋面，坡面范围受箭头长短控制。
- 04
创建和第二部相同的图形，在中间再添加一个坡度箭头； 将两个边上的箭头顶点移动到中间处； 单击对号完成建模，打开三维视图查看效果。 可以看出，是一个与坡度箭头相吻合的三坡屋面，三个坡面交汇于一点。
- 05
认真比较上述三个例子的效果，自己动手尝试发现不同，进而了解每个设置的效果。后续会发REVIT绘制迹线屋顶@高级篇，等你来挑战！！
