如何画CAD相贯线
我们在需机械制图时,经常要画相贯线。相贯线有许多中画法,那在CAD中要怎么画才方便呢?以下介绍一种超级简单的画法,这种方法可能有些5、6年工作的设计师都不知道呢,包你一看就懂,快来一起学习一下吧。
操作方法
- 01

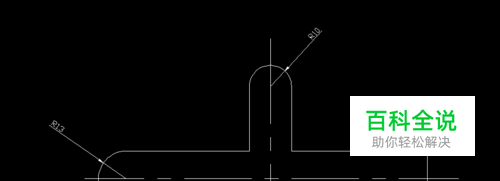

现在我们以“一个半径为10和一个半径为13的流道相交”为例进行说明,如图所示。
- 02
首先,以大圆的半径为半径(即13),以小径与大径相交的左侧的交点为圆心画一个圆,如图红色圆。
- 03

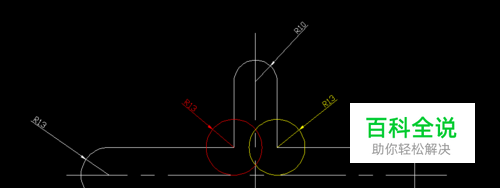

同样的,以大圆的半径为半径(即13),以小径与大径相交的右侧的交点为圆心再画一个圆,如图黄色圆。
- 04

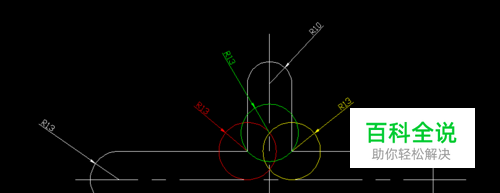

接下来,再以上面画的两个圆的交点为圆心,以大圆的半径为半径(即13)画第三个圆,如图绿色圆。
- 05

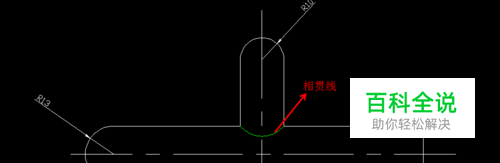

最后,我们将多余的线删除或修剪掉,留下如图所示的绿色的圆弧线,即为相贯线。到此CAD中相贯线的画法就圆满完成了,简单吧,画3个圆搞定。
