焊接3.5mm音频插头的方法

3.5mm音频插头是电脑、音响、手机等产品上常见的一种音频接口,有两线(单声道音频)、三线(立体声音频)和四线(立体声音频+麦克风)等多种,使用广泛。但正是因为使用广泛,插头损坏的情况也是时有发生,下面介绍手工更换3.5mm音频插头的方法。

操作方法

  • 01

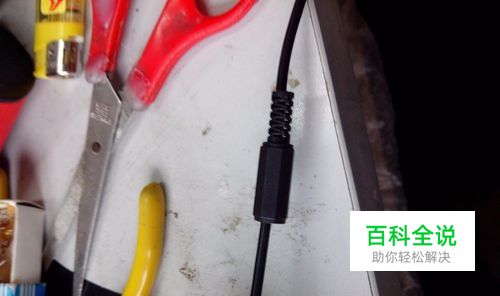

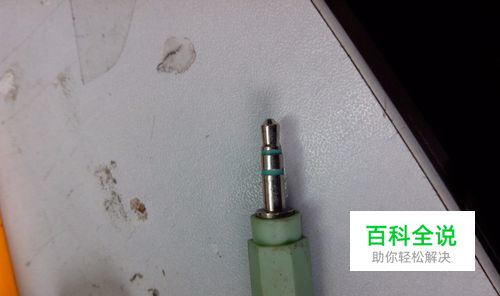

    首先是购买插头配件,市面上有这种焊线式的插头出售,其外壳可拆开不是完全注塑的。注意插头电极的数量不要搞错了,插头上有若干塑料环,电极数量比环的数量多一个。图中举例的是一台音响的音频输入插头,是三线的立体声插头,损坏原因是插头内部开路。

  • 02

    用钳子剪断已经损坏的插头,一般来说如果确定是插头损坏,沿插头根部剪断即可,这样可以保留尽量长的导线。

  • 03

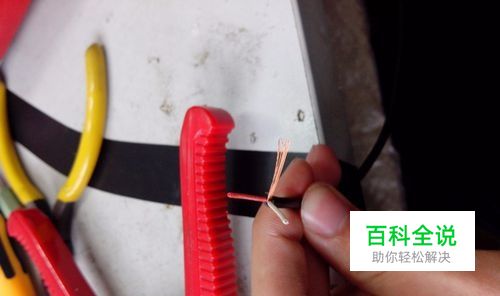

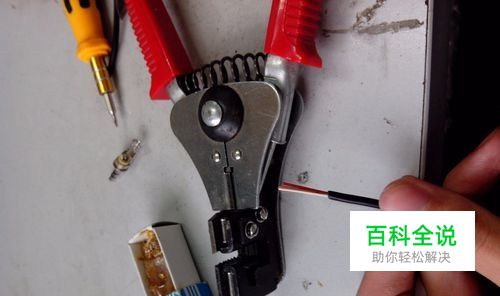

    使用剥线钳将线头的绝缘外皮剥开约5mm,暴露出内部的金属导体。 如果没有剥线钳,使用指甲刀、美工刀也可以。 耳机线材内部一般是漆包线,而不是图中这种塑胶绝缘层,对于漆包线,请使用砂纸打磨掉漆包线表面的绝缘漆,用小到轻轻的刮也可以,但尽量不要使用火来烧灼,以免铜氧化影响焊接。

  • 04

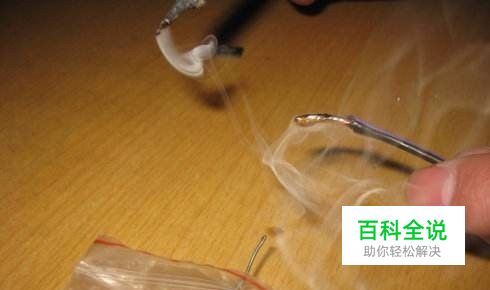

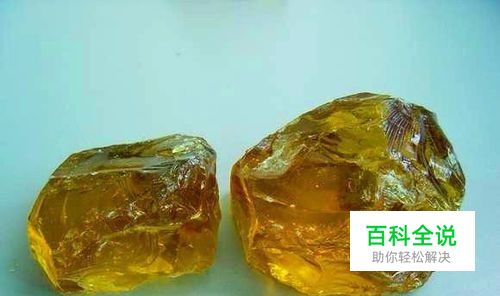

    电烙铁通电预热,普通电烙铁大约2~3分钟可达到焊接温度。 如果有松香的话,建议先将剥出的线头放入松香盒,使用烙铁稍微加热一两秒钟使松香熔化粘在线头上。松香是一种助焊剂,可以改善金属的焊接性能,但请注意不要吸入松香加热时产生的烟雾。下图就是常见的松香块,它可以在销售电子元件和乐器的商店买到(二胡、小提琴等弦乐器也会用到它)。

  • 05

    在线头上挂上焊锡:用烙铁头加热导线头,大约1秒后加焊锡丝,看到焊锡完全浸润线头的铜丝后先撤焊锡,后撤电烙铁。 如果之前使用了松香的话,这个挂锡的过程会比较迅速,效果也会比较好。 下图为挂锡后的线头(图中这个线头有点长了)。

  • 06

    将焊线式插头的外壳穿入导线,千万别忘了这一步,否则等焊完才想起来的话就要返工了……

  • 07

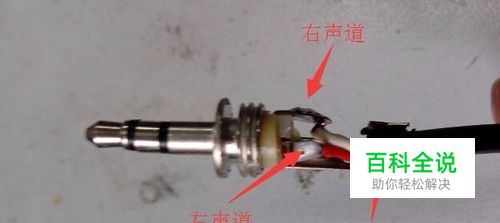

    按照顺序将导线焊接在插头上。 先将线头放在准备焊接的地方,然后烙铁加热,约1秒钟后送焊锡丝,稍等几秒钟,看到焊锡完全融化,并将线头和插头的金属片浸润成为一体时撤焊锡,撤烙铁。 焊接完成后应该是下图这样。

  • 08

    用钳子将公共线的大金属片夹扁,使其牢牢的压住导线,防止外力施加在导线上导致脱焊。

  • 09

    最后拧上外壳,上机测试。
