CAD如何选择区域打印
如果你在用CAD软件中,碰到过一个图打开里面有许多分类的图纸,而你只想打印其中一个,且又是最大化,要怎么操作呢(如果是把不需要打印的暂时删除或复制出来页面上只显示它来打印,那不是太麻烦了?)我入门时就是那样打的,真心麻烦
操作方法
- 01

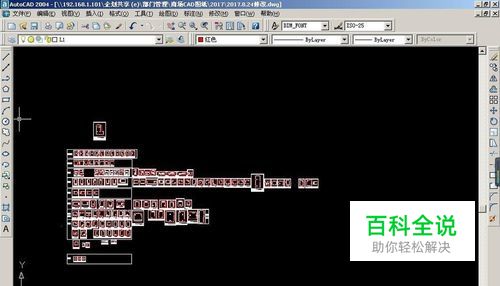

打开CAD软件及需要打印的图纸,这密密麻麻的这么多,只想打印只中一个,怎么选择呢
- 02

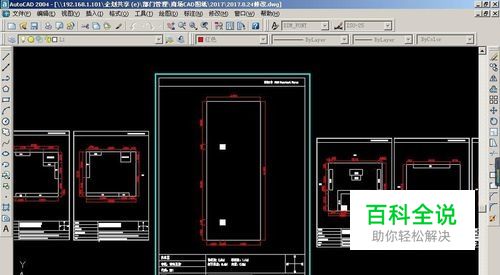

鼠标滑轮,首先你把需要打印的图纸放大,以蓝色框选区域示范
- 03

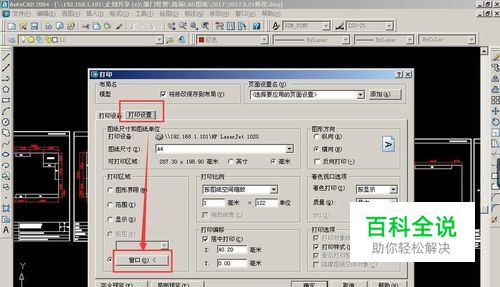

选择文件→打印→打印设置→窗口
- 04

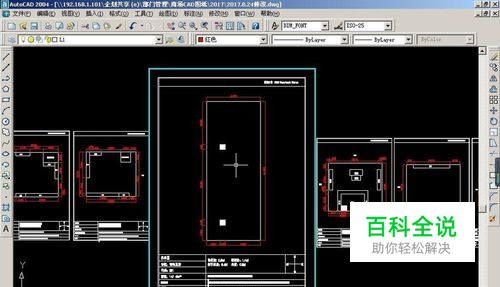

选择窗口之后,回到页面上,点击鼠标左键把要打印的图纸区域框选(蓝色区域),然后点击一下鼠标
- 05

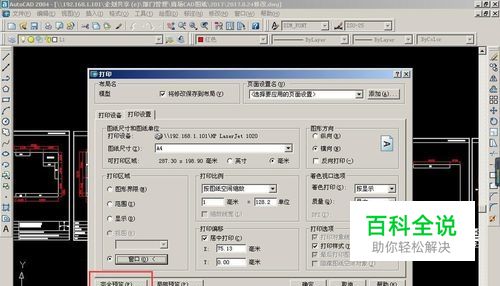

接着就又会出现打印界面,为了安全起见,我习惯打印前先预览,点击完全预览,看看适合横版打印还是竖版打印
- 06

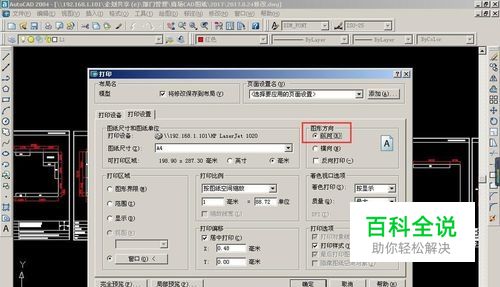

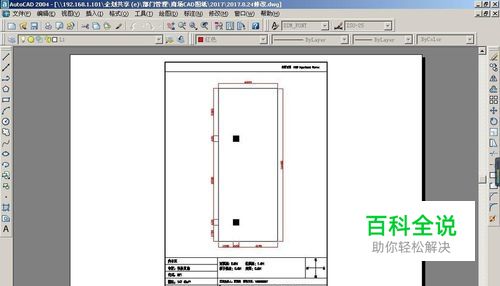

这是预览的效果,可以看到这个图纸适合竖版打印,按Esc键回到打印界面,选择纵向(竖版的意思)如果预览的效果可以,也是按Esc键,回到打印界面,点击确定,打印开始
