CAD怎样填充图案【百科全说】

ＣＡＤ的用途很广泛，有很多功能，其中之一图案的填充。.在各种设计图，工艺图中填充的工具用得很广泛。这里我们就来具体看一下如何进行图案的填充。

操作方法

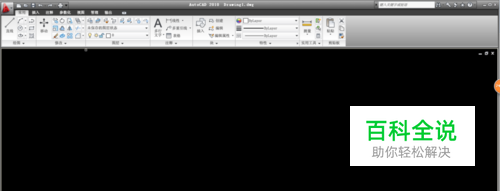

01

首先打开我们常用的ＣＡＤ软件，我这里是用的ＣＡＤ２０１０，版本不同但是操作步骤基本是一样的。
02

我们先来看一个例子，以填充一个正方形的面积为例子。选择常用工具下的矩形选项，我们先来画一个长１００宽５０的矩形（ｃａｄ默认单位ｍｍ）。选择第一点后输入ｄ命令，设置长，宽。如图

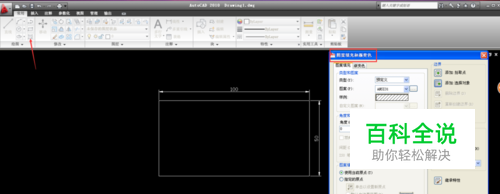

03

通过标注尺寸我们看到这是一个长宽１００ｘ５０的矩形，选择常用工具下填充按钮，如图所示，出来一个图案填充和渐变色的一个菜单窗口，包括图案和渐变色这两种选项的编辑。
04

这里我们随意选择一种图案填充，如斜线，输入比例因子和角度等。这里我们可以选择默认的数据，也可以自己设置，比例因子会导致我们图案填充的疏密程度，效果等，大家可以根据自己的需要设置，这里我们先按照默认设置来操作。
05

下面我们来填充，这里可以看到有两个选择，一个是选择拾取点，一个是选择对象，我们的矩形在这里是一个非常规则整体的图形，因此对于这种非常规则的图案，我们可以直接用选取对象来操作，点击选取对象，之后，选择点击矩形边界选择我们的矩形。
06

选择之后，点击回车键，重新出现菜单窗口，点击确认，之后可以看到矩形已经被填充好了。如图所示。

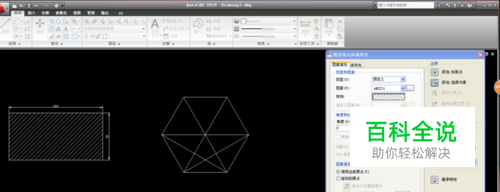

07

这里我们再来看一个例子，通过选择拾取点来填充，在cad中画一个略微复杂的图案，如图所示，这种情况下就不适合用选择对象来填充了，因为这样很容易选择不精确。

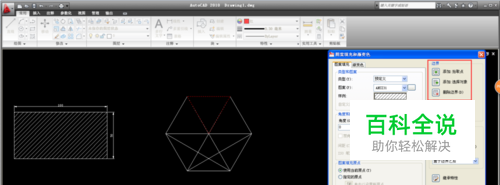

08

点击添加拾取点，根据命令提示，选取内部填充点，比如我们需要填充红色线段内的部分，我们在红色线段内部任意地方点击一下，回车键，重新出现菜单窗口后确认。

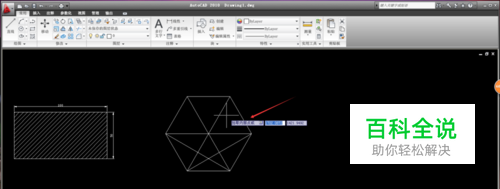

09

这里我们看到红色部分被填充了。大家可以自己试着做一下，多次试验操作后就熟练了，希望可以帮到大家。
