如何将cad导出进入3dMax

在3d制作建筑模型的过程中，大部分需要将设计师设计好的cad图纸导入3dmax的过程，下面我们用简洁通用的方法叙述一下。

操作方法

  • 01

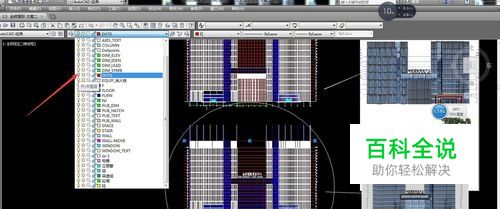

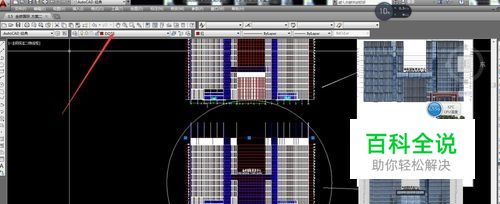

    打开建筑CAD图纸，首先要将你需要导入的立面进行整理，隐藏和删除上面的红线和标尺，以及填充，否则导入3d中会出现空物体，影响制作，第一步，怎样利用层删除，比如，如图一点红线，看cad图层的位置，直接就会显示出来，前面有一个像灯泡的东西直接点成灰色，测试cad界面的红线就隐藏掉了，当然也可以用左右框选删除的方法，建差点，最终整理成图3.其中关键的一部完成。

  • 02

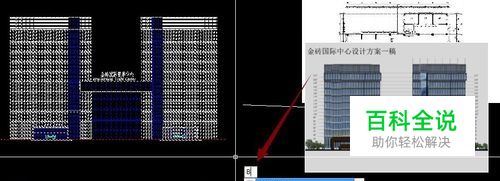

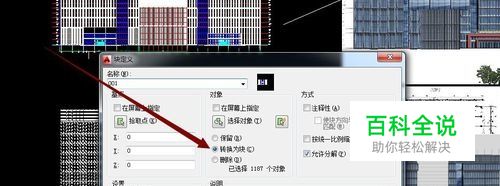

    第二步就是导出整理好的cad立面，主要是以块的方式导出。1，框选你要导出的立面后，按快捷键b，空格，提出一个对话框，任意起名001，保存

  • 03

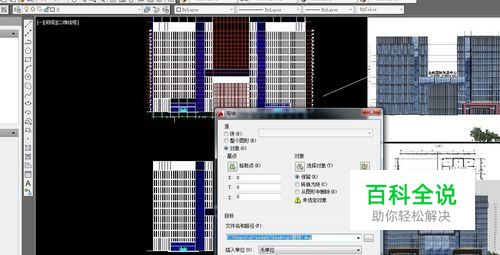

    再框选之前的cad块，按快捷键w，空格，弹出对话框，起名001，保存好路径，我现在选择的是桌面路径，点保存。此时整个cad就导出出去了，大家可以在桌面上看到。

  • 04

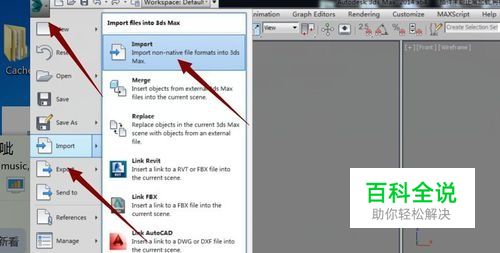

    下面，我们要进行的是cad导入3dmax的步骤，打开3d，最做上角开始菜单，下面的import,导入。

  • 05

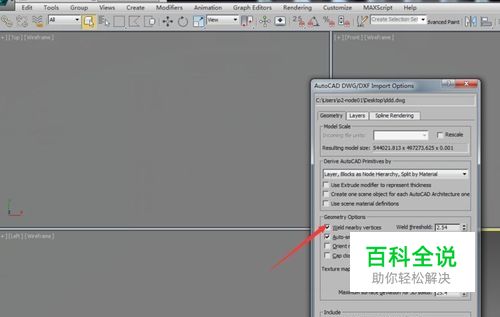

    此时弹出对话框，注意，因为版本不同，下面的焊接命令必须勾选，以免产生空物体。之后按确定。此时cad，就导入到3dmax中，一般的情款，就要先打组，规为坐标0,0点。
