AutoCAD制作A3模版
对于刚接触工程制图的同学来说，制作好一个标准AutoCAD模版十分重要，可以为之后的制图节省很多力气，同时还能记忆住标准的设置，这里就来简单介绍下A3模版的制作。
操作方法
- 01
需求：画出A3图纸，进行字体、图层等的设置。
- 02
首先，需要进行图层的设置，为不同的线型设置不同的图层，以方便之后的修改及打印等。这里分别设置了中心线、虚线、粗实线、细实线及标注的图层，不同的图层线用不同的颜色区分。
- 03

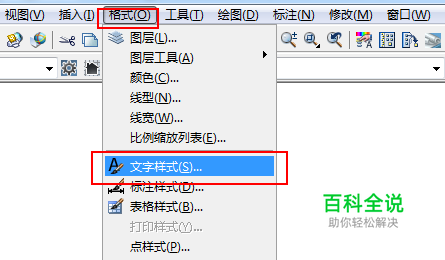

接下来是对字体的设置，点击格式，选择“文字样式”。
- 04

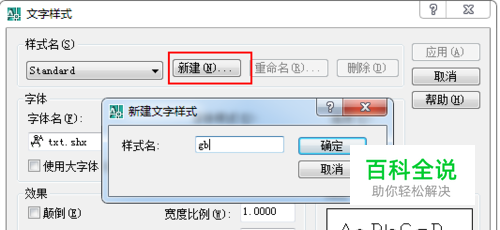

点击新建，为新建的文字样式命名，这里命名为“gb"，是国标的简写。
- 05

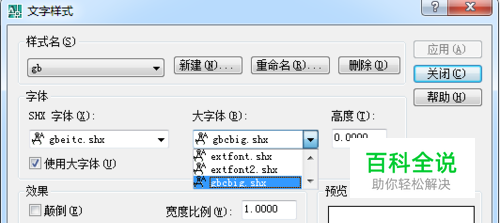

对gb文字样式进行设置，英文字体一般选择”gbeitc.txt"，然后选中“使用大字体”，对中文字体进行设置，一般为“gbcbig.txt"。
- 06

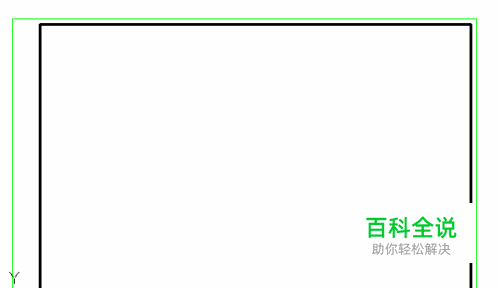

完成了基本设置后，接下来就是画A3图纸了，首先在细实线图层根据A3纸的大小画一个420*297的方框，然后依据图纸的样式把四条方框线进行偏移，按左右上下分别为25、10、10、10，用修剪命令减掉多出的线，然后把这四条线转到粗实线图层。
- 07

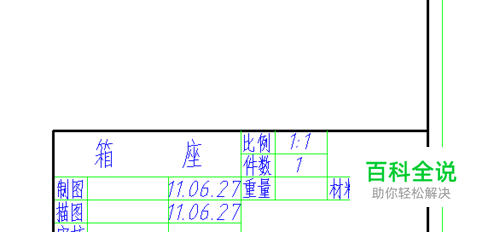

对图纸进行角标设置，如下图所示，这样一个标准的A3图纸就设置完成了。
- 08

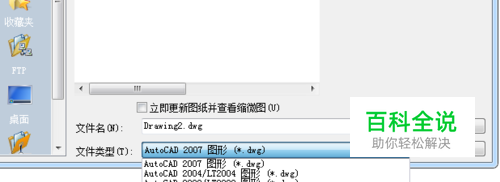

最后，也是最重要的一步，把文件另保存为样板格式“dwt"。这样以后画图时就可以随时拿过来用了。
