Abaqus 如何划分网格？
Abaqus是一个有限元分析软件，人们可以用Abaqus来对真实情况进行模拟，在建模的过程当中需要对模型划分网格，那么Abaqus是怎样划分网格的呢？
操作方法
- 01

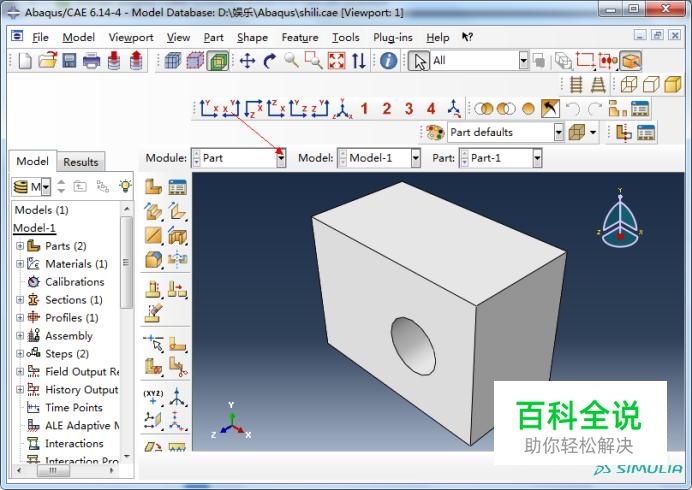

打开一个CAE文件，点击进入到Mesh 界面。
- 02

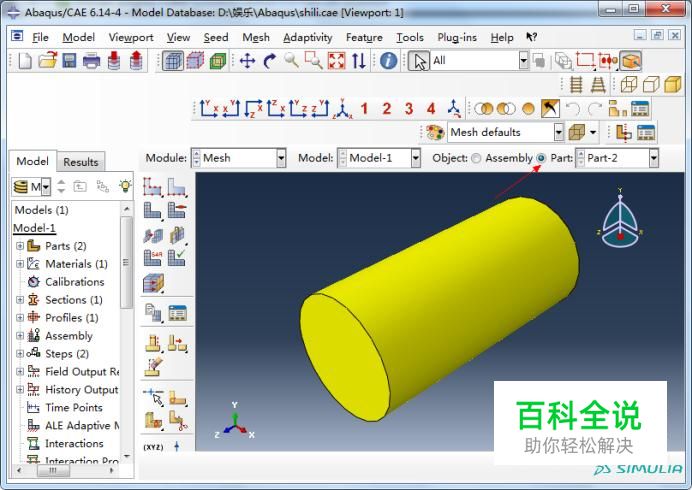

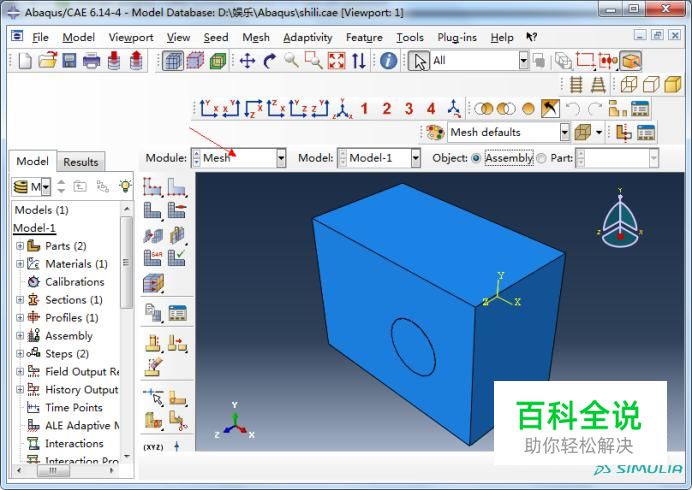

在mesh界面，一般默认是assembly，但是划分网格是针对part，所以在进入mesh界面时要先点击apart，选择模型中的一个part来划分网格。
- 03
想要快速划分网格的话，可以点击seed part，按照尺寸控制来划分网格。
- 04

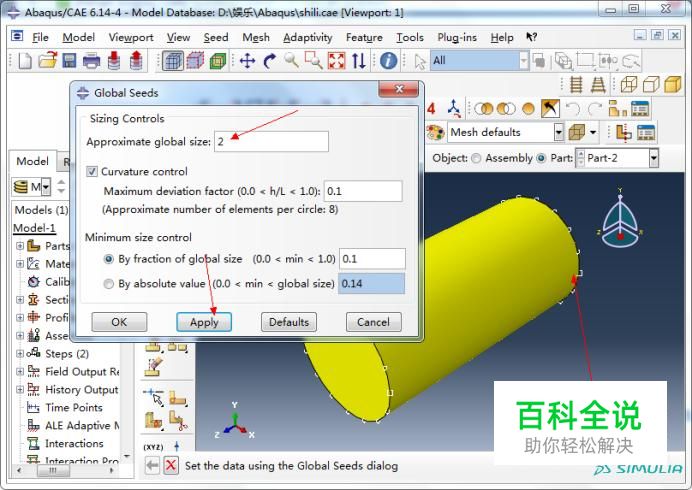

在弹出的选项框中输入自己需要的网格尺寸，本次示例输入的尺寸为2，点击apply即可看到网格种子的分布图。
- 05
点击OK之后即完成了种子的布置，点击基本单元的设置图标如图所示。
- 06

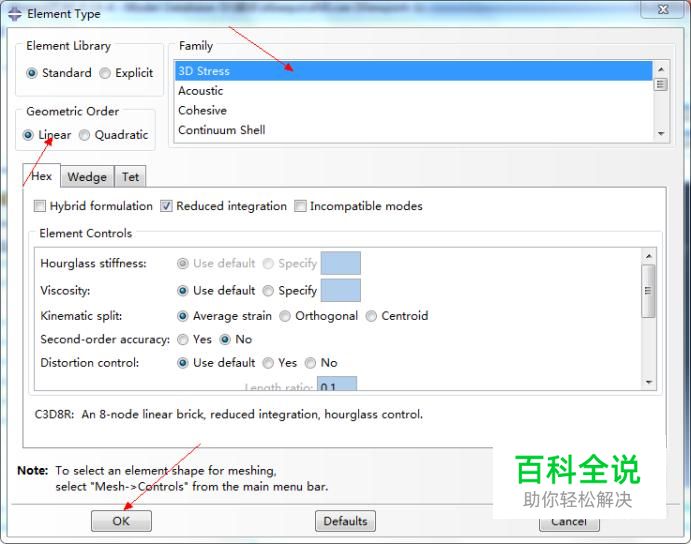

在弹出的选项框当中选择线性，3Dstress点击OK完成设置。
- 07
点击图示中的mesh part图标，选择根据提示点击yes。
- 08

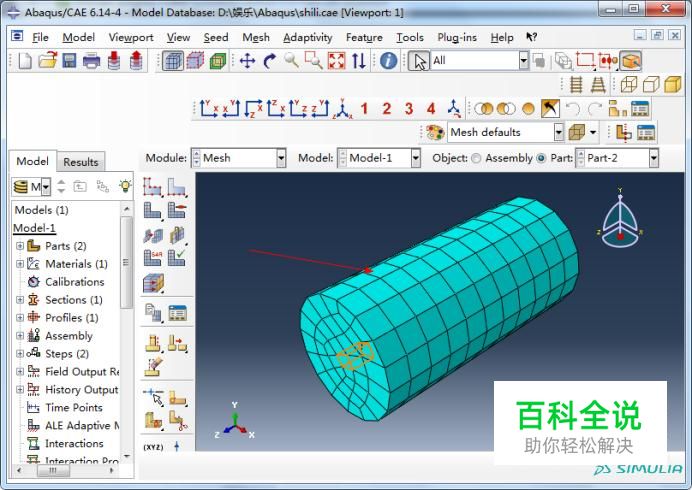

即可看到划分完网格的part。
