浪潮服务器RAID 5配置方法
适用于LSI芯片Raid卡。
操作方法
- 01

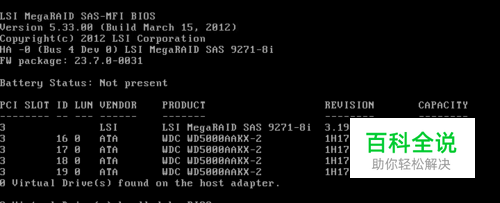

服务器开机自检到浪潮logo画面后，下一步就会进入Raid卡自检过程，此时显示器上会出现Ctrl -H提示，
- 02

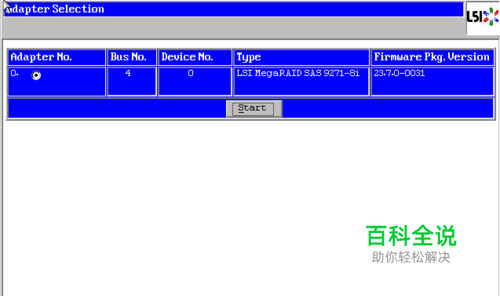

按下Ctrl -H组合键后，自检完成就会进入Raid卡配置界面，如下图。在这里可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进入Raid卡主页。
- 03

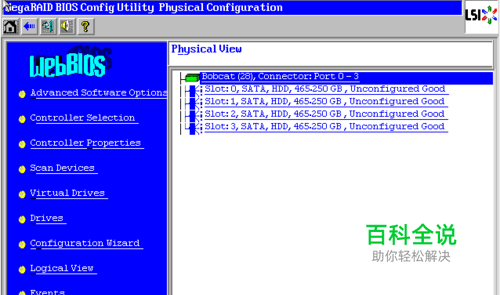

Raid卡首页叫作WebBIOS，如下图。左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后面所有的配置都可以在这里完成。
- 04

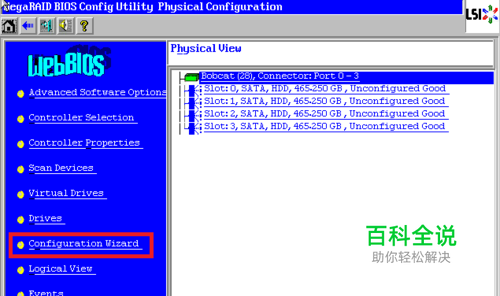

在WebBIOS主页点击【Configuration Wizard】，打开配置向导
- 05

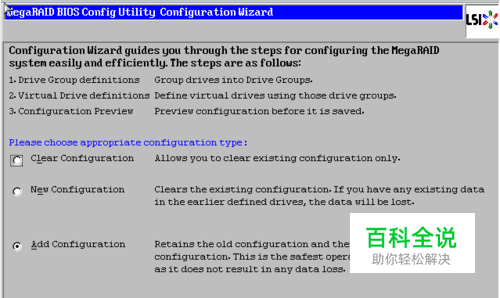

选择【Add Configuration】，点击【Next】下一步
- 06

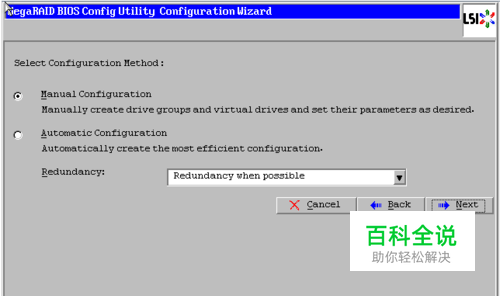

选择【Manual Configuration】，点击【Next】下一步
- 07

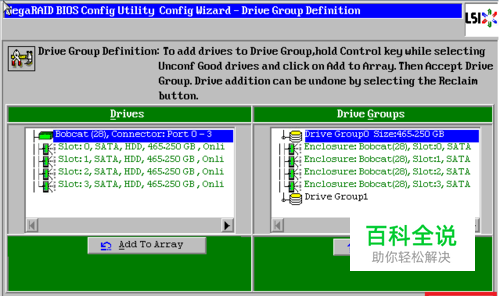

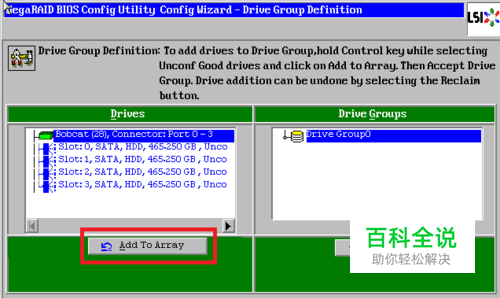

左侧方框内可以看到所有未使用的硬盘。我们选择全部（也可以逐个选择），然后点击下方的【Add to Array】将其加入到右侧方框内。
- 08

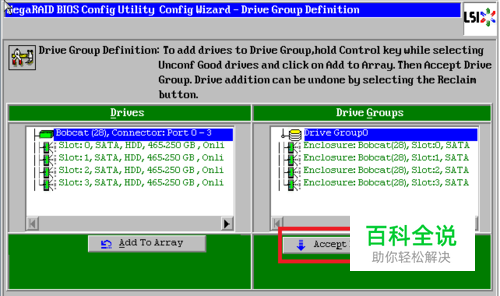

点击【Accept DG】，创建磁盘组
- 09
点击【Next】下一步
- 10

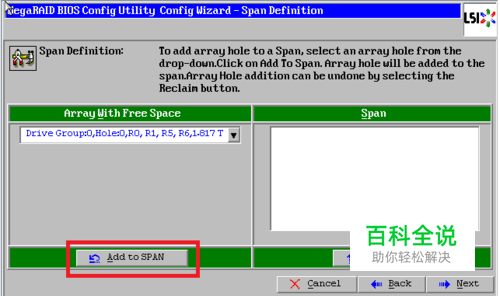

点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内
- 11

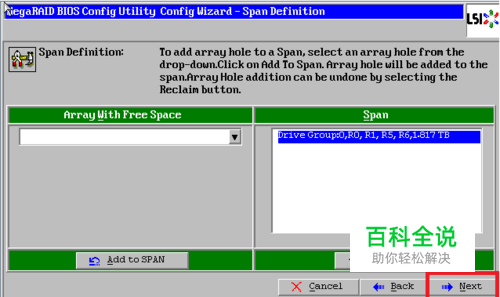

点击【Next】下一步
- 12

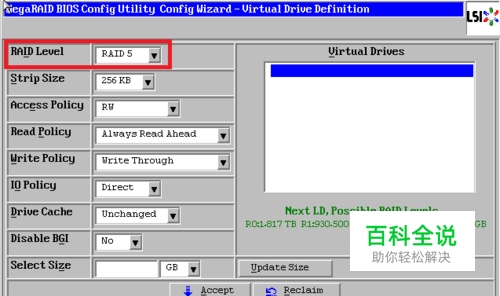

阵列参数配置：第一个参数“Raid Level”选择Raid5，其余保持默认（本次以RAID 5为例）
- 13

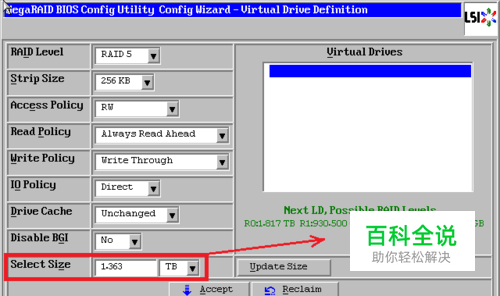

最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R5代表做Raid5的最大容量），完成后点击【Accept】
- 14

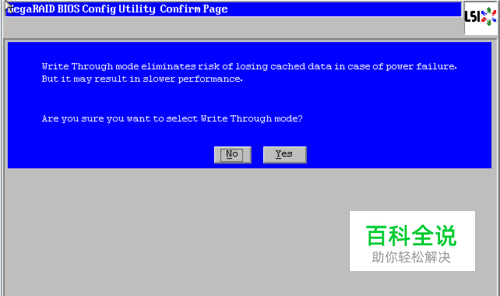

弹出的任何提示均选择【yes】
- 15

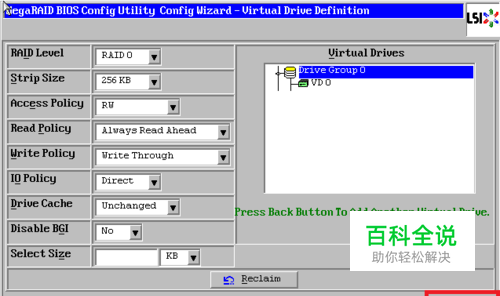

回到配置页面，点击【Next】下一步
- 16

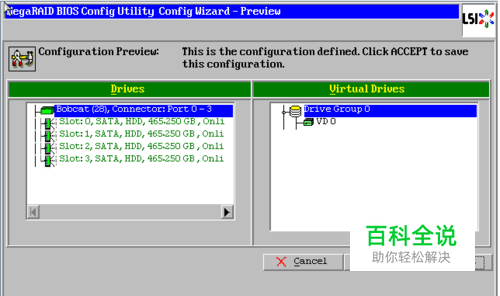

点击【Accept】配置完成！
- 17

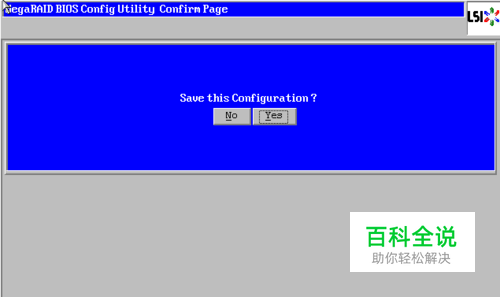

提示保存，选择【yes】
- 18

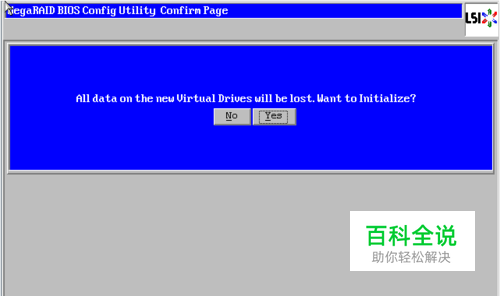

提示初始化，选择【yes】
- 19

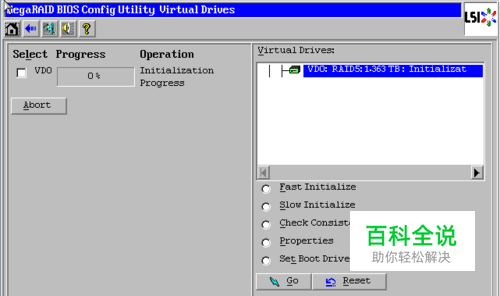

正在初始化，能看到百分比进度条（速度较快，可能一闪而过）
- 20

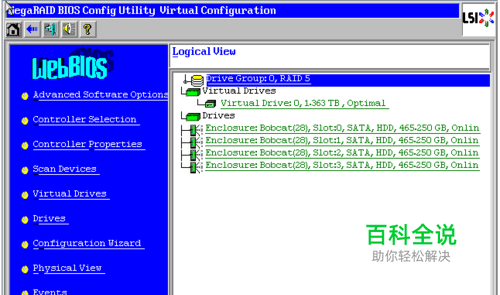

点击【Home】返回首页，Raid5状态显示“Optimal”表示正常，Drives显示四块硬盘绿色Online正常
- 21
最后点击【Exit】退出，然后【Ctrl-Alt-Delete】组合键重启服务器！
