如何使用天正CAD绘制组合门窗【百科全说】

在我们生活的房屋中，多数门窗属于独立的设施，门窗之间会有墙体的间隔；但是很多公共建筑和其他特殊建筑中，很多时候会用到组合门窗，这时候我们就需要在绘图时表现出来。
下面，我们就来看看怎么使用天正CAD绘制组合门窗。

操作方法

01

首先，我们开启天正绘图和AutoCAD软件，在绘制门窗前，我们需要将门窗的基础墙体绘制好，根据图纸需求进行合适的轴线绘制，随后添加墙体。
02

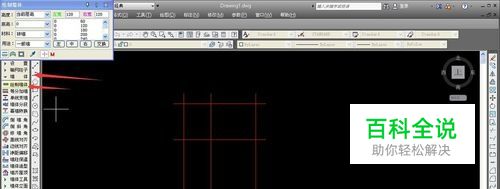

在左侧的制图工具栏中，我们选择“墙体——绘制墙体”，系统会弹出墙体的设置窗口，我们可以设置墙体的宽度以及其他具体设置。
03

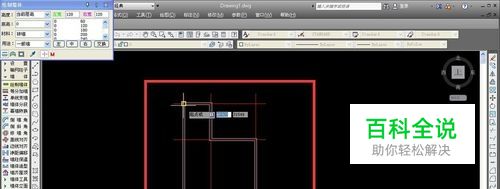

根据轴线和具体图纸需求进行墙体绘制，鼠标点击确定墙体的转折点，即可轻松完成绘制，系统会自动锁定临近轴线，确保墙体的垂直。
04

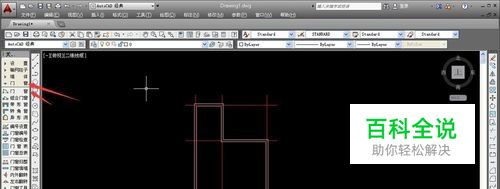

完成墙体后，我们即可开始添加门窗以及组合门窗，选择工具栏中的“门窗——门窗”，进行门窗的设置和绘制，在弹出的设置栏中，可以进行门窗属性和样式的选择。
05

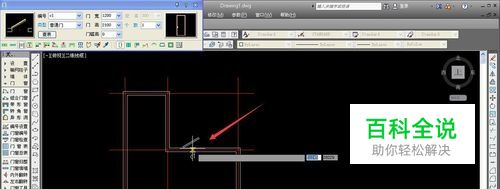

设置完成门窗的尺寸数据，将鼠标移动到墙线上，系统就会自动出现门窗的线条，来帮助我们确定门窗的添加位置，确定位置后，点击鼠标即可在对应位置添加门窗。
06

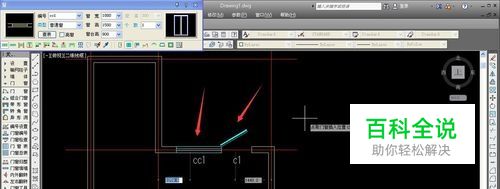

门窗的添加方式相同，可以在门窗命令窗口下方的快捷命令栏中切换，门和窗为分开添加，下面我们门和窗进行组合，形成组合门窗。
07

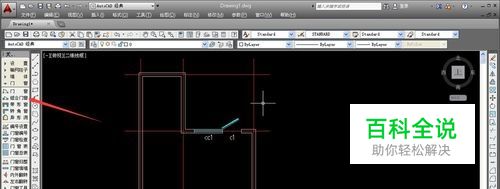

在左侧制图工具栏中，选择“门窗——组合门窗”命令，进行门窗的组合，确定命令之后，在软件窗口的下方，会有具体的命令提示。
08

根据系统提示，我们先点击需要组合的门窗标号，标号在图纸中默认为白色字体，直接鼠标左键点击需要组合的门和窗的标号。
09

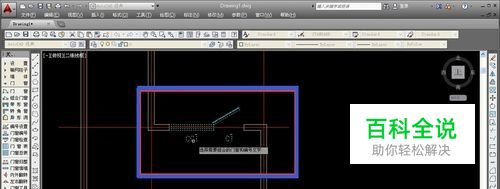

点击后，被组合门窗命令选中的门窗线条和文字编号会变成虚线，方便我们进行确定，完成选中后，按下空格键，确定对象并进行下一步。
10

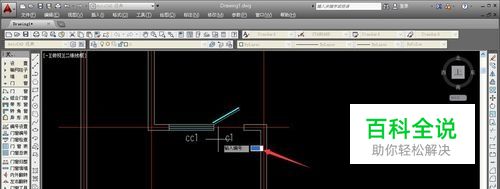

系统确定组合门窗的组合个体后，我们就需要对组合门窗进行编号，在输入栏中输入组合门窗的标号，完成输入后，按下空格键或者回车键，即可确定输入。
11

可以看到，我们选中的门窗，两个独立标号消失，我们新输入的文字编号取代了原先的标号，我们也就完成了组合门窗的命令。
12

组合门窗可以由多个门窗进行组合，组合后的门窗只能进行统一编辑，无法对其中的个体进行独立编辑，多数组合门窗由一窗一门，或者两窗一门组成。
