通过envi软件的制图操作，加深对地图设计，地图表现等相关概念的理解，掌握地图制图的方法以及如何将成图呈现得更美观。
envi的地图制图功能能够方便、快捷地、交互式地将一幅图像绘制成地图口可以先使用envi快速制图（quickmap）功能生成基本制图，然后使用envi的注记功能或其他图像叠加功能按需要进行交互式制图。
Envi提供了多种定制地图制图的选项，可以定义丰富的制图元素，包括添加虚边框，文本注记，公里网，等值线，插入绘图，叠加矢量以及叠加分类结果等，可以是在快速成图基础上或空白图像上成图

操作方法

01

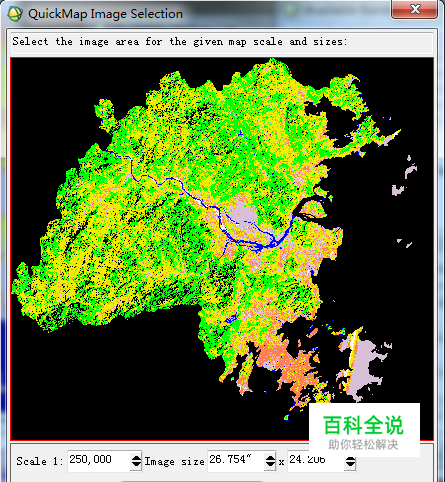

以RGB波段打开制图图像，从主图像菜单口中选择file→open image→new quickmap，出现以下对话框并设置好参数，可调整设置好成图的尺寸:
02

ok后在出现对话框进一步设置参数：main tile文本框输入地图标题，，font选择微软雅黑 size：24，low left text 文本框右击加载题图投影信息，并可手动修改为中文并设置字体和尺寸，在low right text中输入信息。注意在Grid lines的font中设置字体为roman1，可消除经纬度中的“？”乱码。如下图；
03

输出制图结果：选择save temple 选择输出路径和文件名，将快速制图结果保存为快速制图模板，以备下次使用，在主窗口选择file→save image as →postscrict file，将制图结果保存为打印格式，选择standard printing，最后得到.ps的文件，使用ps可以对它栅格化重新生成符合打印精度的图像格式：

方法2：自定义制图

01

添加虚边框：在envi快速制图中使用图像公里网自动添加,在快速制图的主显示口选择overlay→grid lines选择options→set display bordes，如图：使用参数显示设置，选择file→preference，选择数值being设置边框颜色 3:使用注记功能设置，overlay→annotatin选择options→set display borders设置边框属性
02

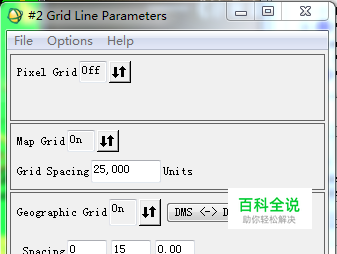

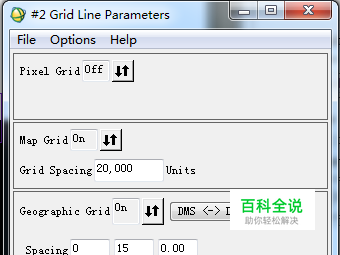

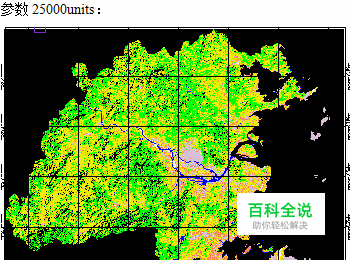

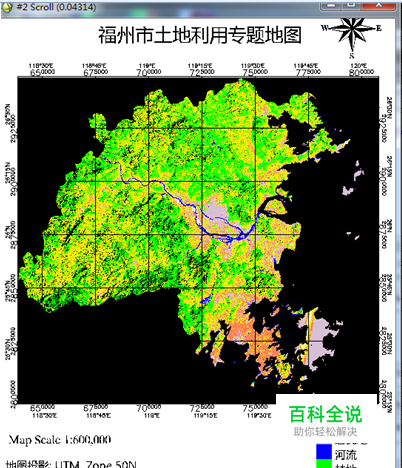

添加修改公里网。选择overlay→grid line，默认设置参数，下面是不同参数的设置格网线对比：
03

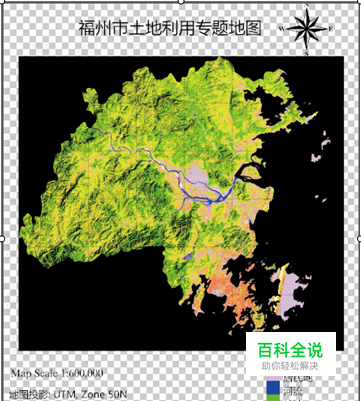

鼠标左键放置注记要素，右键进行确定，再次右键放置。 envi有以下常用注记符号： 1：选择annotation→object→text→或者symbol，选择rectangle或eillispe或polygon是形状注记，并可以设置颜色和放置位置 2选择object→map key 添加地图图例。
04

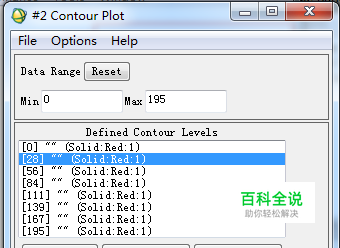

可以继续添加等值线，选择overlay→countour并可以在下列对话框进行修改：
05

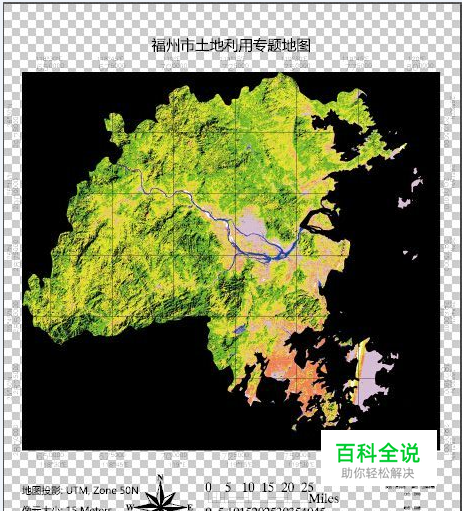

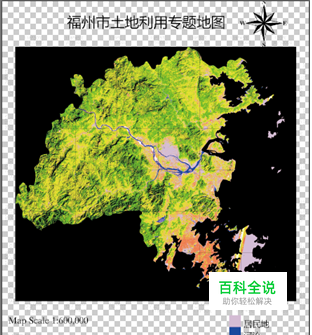

保存制图结果：保存显示组，在窗口的主显示口选择file→save as display group，设置输出路径和文件名。保存为印刷格式，选择file→save image as →postscrict file，选择standard printing来输出一个ps文件。
06

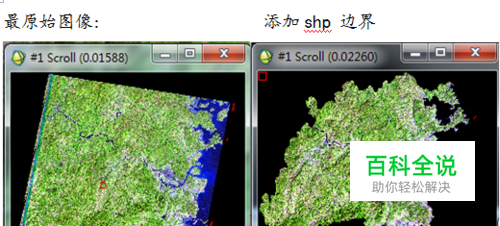

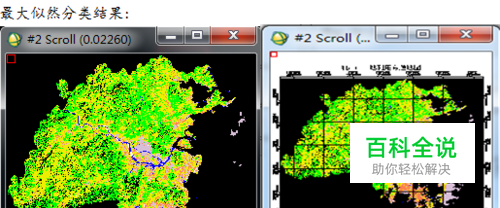

过程梳理和展示：
