CAD轴线显示不清楚怎么办
CAD轴线显示不清楚怎么办,没关系,海涣来帮你!!!
操作方法
- 01

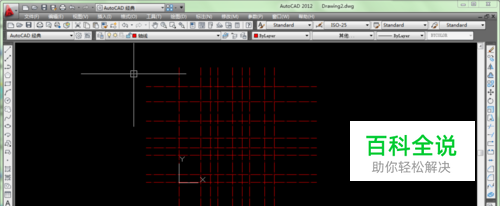

CAD轴线的点划线不清晰,需要放大才能看清楚,或者太大需要缩小,都是因为全局比例不合适引起的,下面我们来解决一下这类问题。
- 02

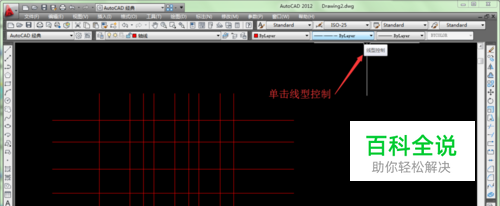

首先,鼠标单击“线型控制”选块。
- 03

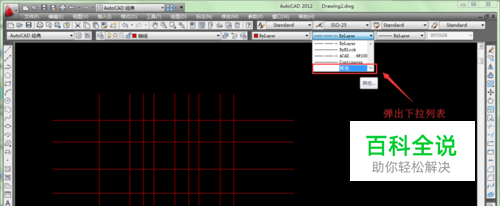

弹出下拉列表,鼠标选择“其他”选项。
- 04

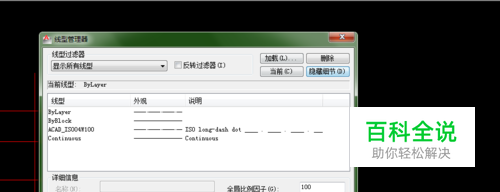

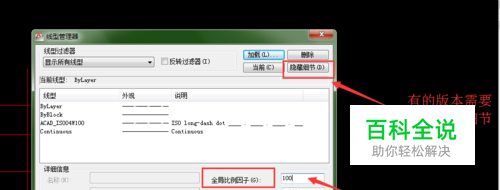

弹出“线型管理器”对话框,调整“全局比例因子”为 100(这个根据图纸比例来调整,海涣使用的比例为1:100.)。
- 05
设置完成后点击“确定”完成设置。
- 06
这样,我们的点划线就调整好了! 更多CAD教学视频,尽在优酷“海涣教学“
