UG NX三维模型局部剖方法
我们设计产品的三维模型后，有时候需要对三维模型进行局部剖，以便检查内部结构。一般来说，UG中有PMI模块，可以实现这个功能，但是一般公司为了节约成本，不会购买PMI的许可文件，那么，我们有没有别的方法对三维模型进行局部剖视呢？答案是肯定的。
我们利用装配体中的提取体（promote body）功能来实现。
操作方法
- 01

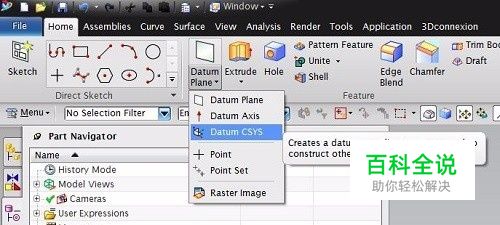

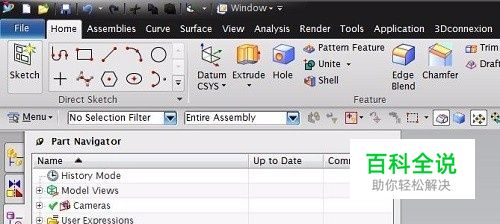

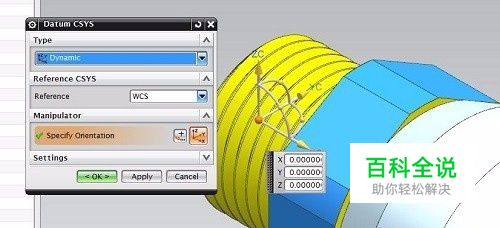

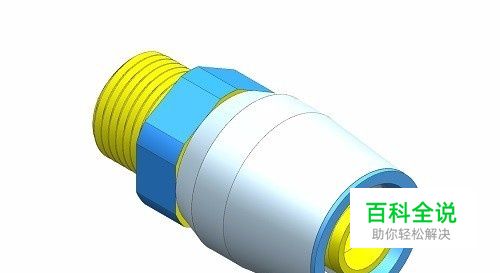

在装配体的建模环境下，添加坐标系。如图所示，添加的坐标系默认位置。
- 02

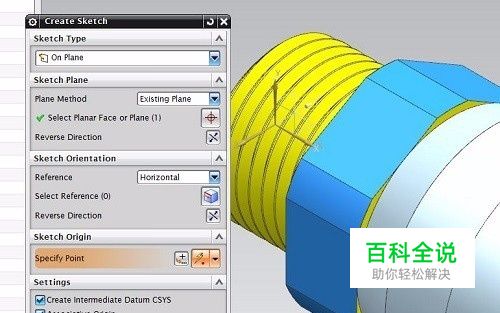

利用基准平面创建草图，在草图中画一根过原点的直线，直线长度范围要超出装配体。
- 03

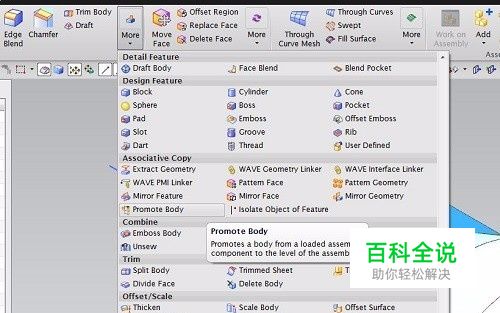

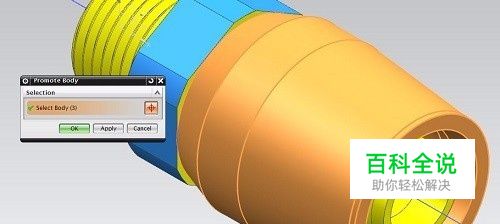

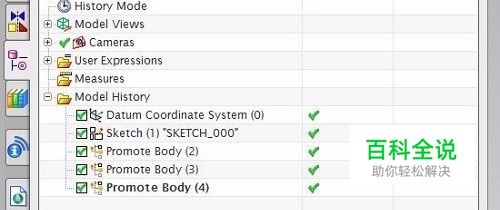

提取装配体中体，运用promote body命令，选择要剖割的体，然后确定，即可提取装配体。在特征树中显示提取体的特征。
- 04

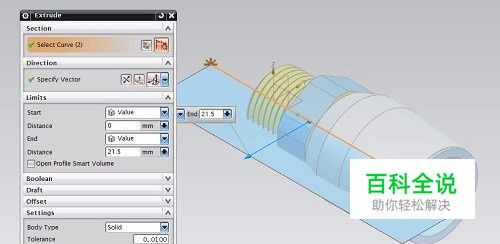

利用草图，拉伸切割片体，切割片体范围要超出装配体。在拉伸过程中，根据要求可以定义不同的拉伸方向，以便后面能够获得所需角度剖视图。
- 05

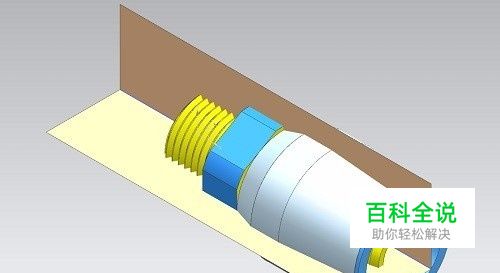

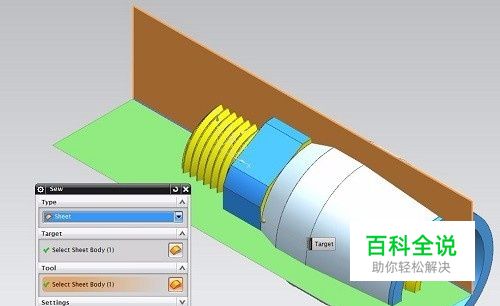

将拉伸的片体缝合。注意，在装配体内的片体是需要对装配体全封闭的，即所有片体范围都要超出装配体，装配体内部片体要完全接合。
- 06

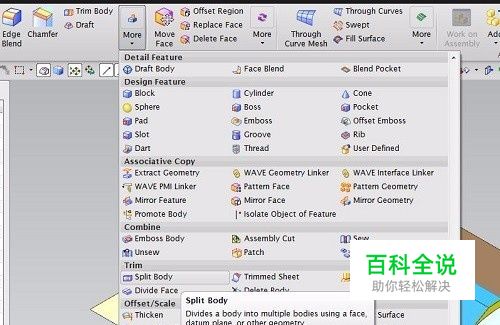

用分割体命令split body，将提取的体进行分割。这里的切割体命令时无法满足要求的，故用分割体。
- 07

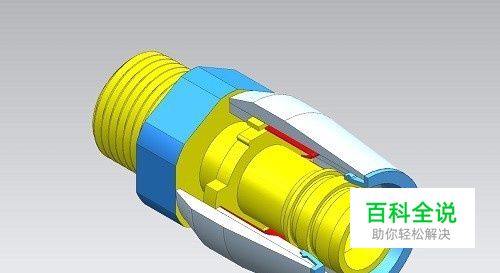

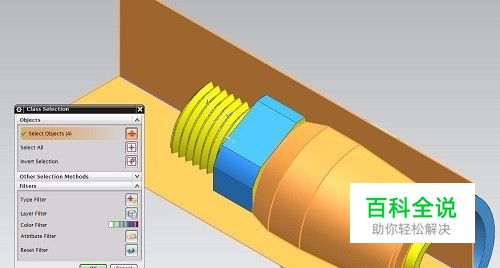

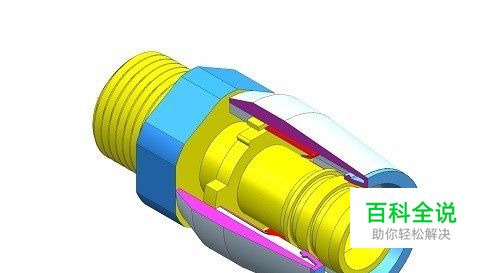

分割完毕后，用Ctrl+B命令，隐藏坐标系，草图，片体，切割体等，就可以得到局部剖视的基础图了。
- 08

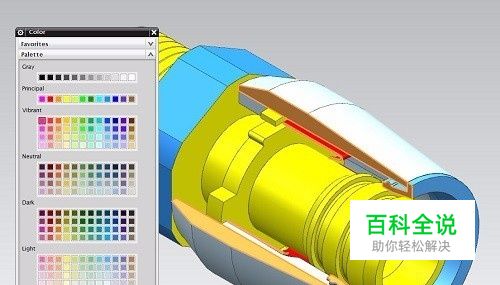

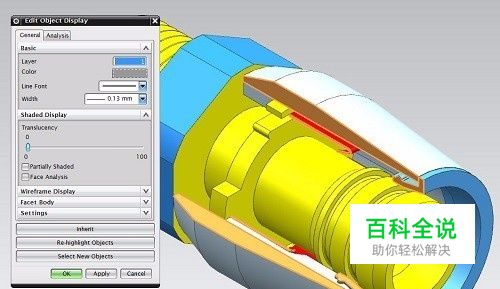

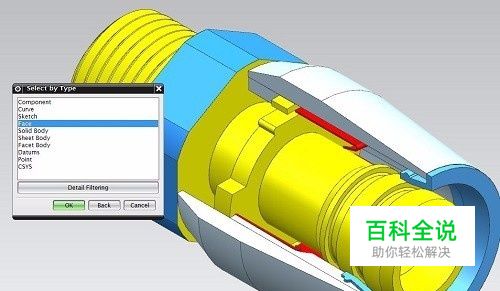

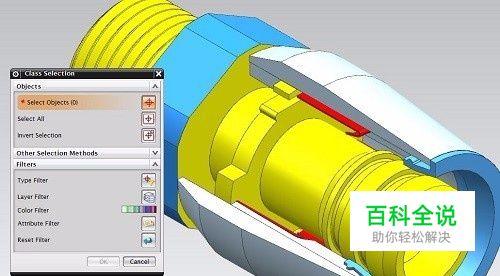

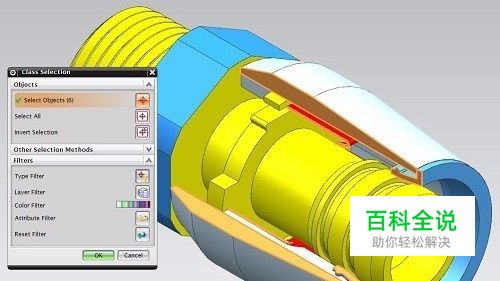

剖视图中，剖面的颜色是与本体颜色一致的，这样有时候我们就无法分辨哪里是剖面了，可以对剖面颜色进行设置。用Ctrl+J命令，过滤器中选择face，确定后选择剖面颜色，确认即可。
- 09

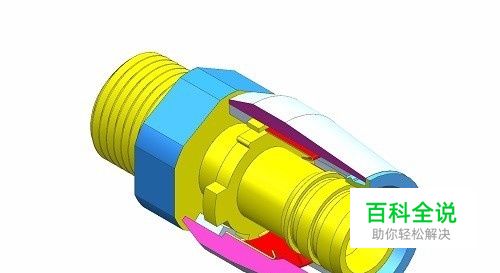

最终我们得出三维视图建模环境下的局部剖视图。如图所示。
