CAD排版如何画特定尺寸矩形框
我经常用CAD排版，用于激光切割，有和我一样的朋友希望帮你解决问题：排版时知道板的尺寸，要把需要切的东西按板排列，这时需要画板的尺寸框！
操作方法
- 01
打开一个CAD空白模板
- 02
在左边工具栏选择矩形，也可以点绘图——矩形
- 03

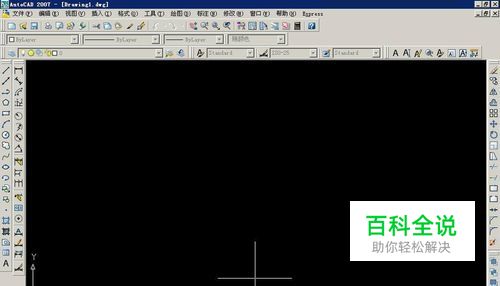

鼠标左键在模型（黑色区域）内点一下
- 04
在命令行输入D，按回车键（必须知道板的长与宽）
- 05
看命令行，输入板的长度与宽度（默认单位为毫米mm）
- 06

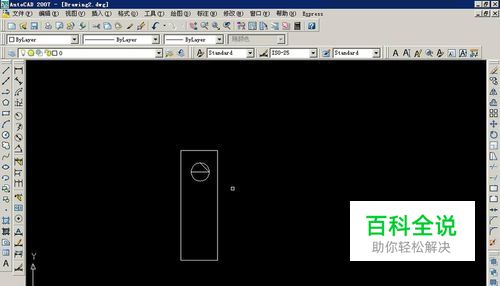

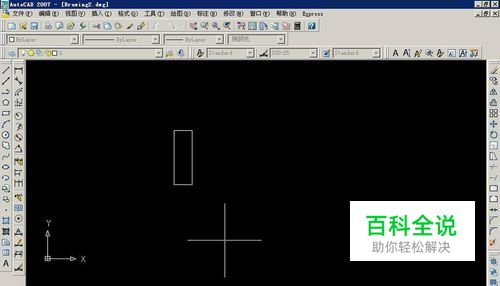

这时会在模型内出现一个矩形框（即板的大小框），选择合适的位置，点击鼠标左键，这个矩形框就完成了，再把需要切的图形放到矩形框内合理排列就好了！
