如何用UG快速画六角头螺栓
我们做三维装配体的时候，经常要用到螺栓、螺母等紧固件。一些软件自带的标准件库里可以选择，但是如果我们用到的螺栓不是标准件的时候，就需要我们自己画了。下面我们就来看看螺栓是怎么快速画出来的。
螺栓的画法
- 01

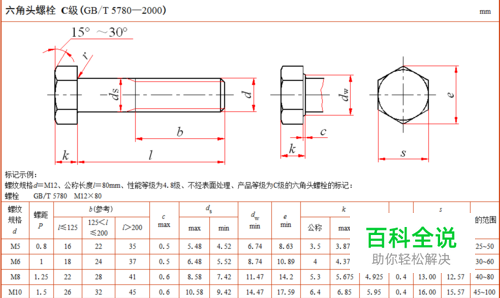

我们就以螺栓 GB/T 5780 M12×80为例，来看看如何快速画螺栓。 首先，查机械设计手册，看看螺栓的相关尺寸。
- 02

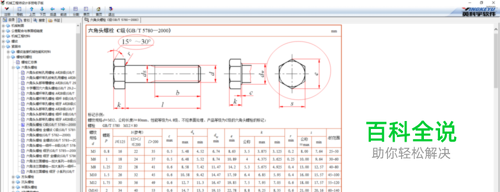

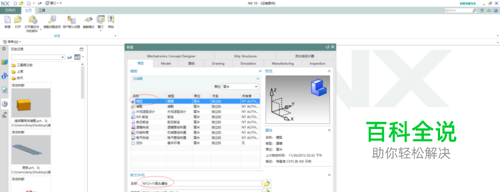

然后从表中我们看到了M12螺栓的尺寸，那就开始来画吧。打开UG10.0软件，新建模型命名为：M12×80六角头螺栓，这个命名仅限于此次举例用，正确的命名方式在工程图里应该和第一步中的一样。机械手册里面有正确命名方式。
- 03

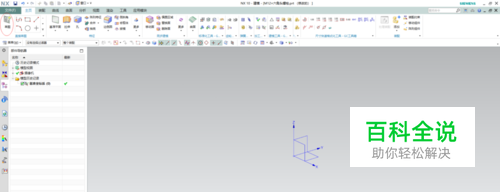

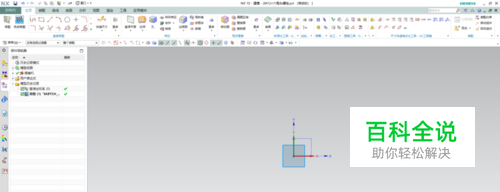

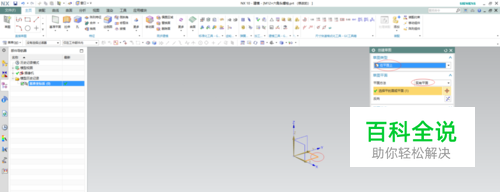

进入绘图环境，首先进入草图环境。
- 04

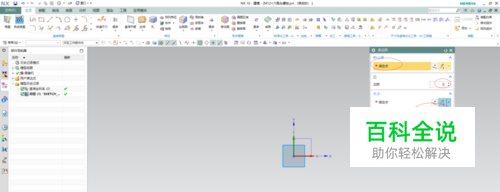

在草图里先画螺栓的头部，也就是六角头。需要用到哪些命令呢。画六边形就要使用“多边形命令”，然后六角头还有倒角，机械手册上，倒角的角度为15°到30°，这里我们取20°。那么倒角如何画呢，我们仔细看下图，这个倒角其实就是从六边形的内切圆，上往外面按照20°的角度往外切形成的。因此我们就以此方法来快速绘图。
- 05

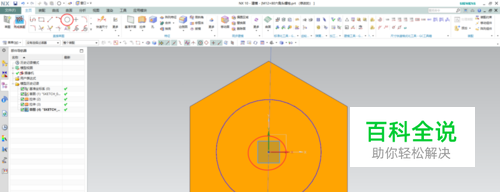

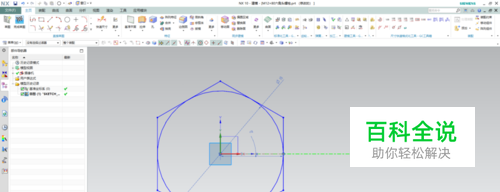

草图画六边形，画六边形的内切圆。
- 06

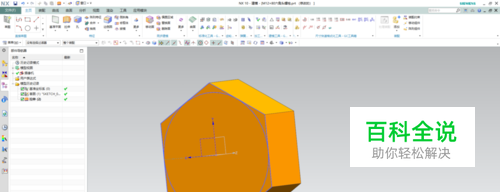

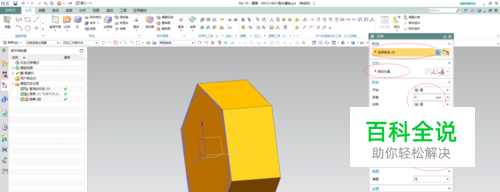

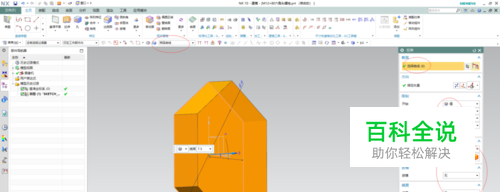

然后就拉伸绘制的草图。记住先拉伸六边形，不要选取圆。如图，六角头就出来了。
- 07

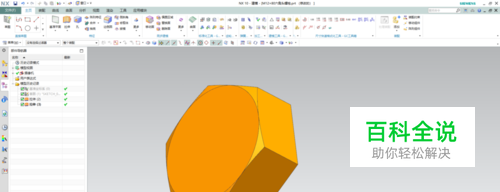

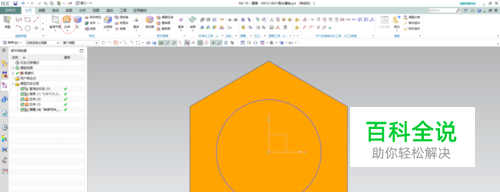

现在我们就要开始倒角了，倒角的话ug里面有倒角命令，边倒圆角，面倒圆角，这些你们可以试试，估计都不行，画草图用旋转命令来切，或许很麻烦。很费时间。现在我们用一个经常用到的命令来一步完成。简单迅速，而且非常准确的画出倒角。这个命令就是“拉伸”。不过跟普通的拉伸有区别。
- 08

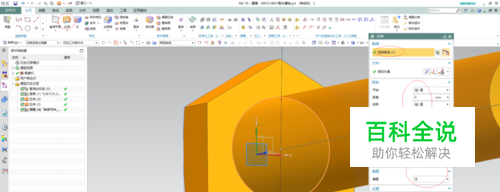

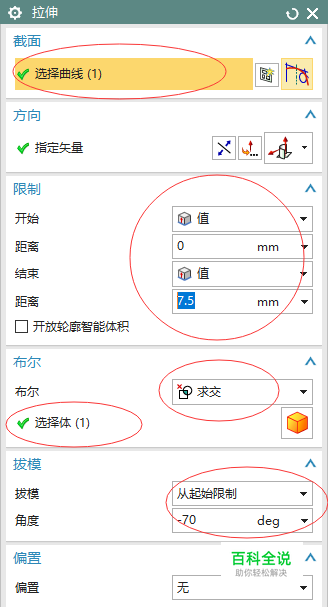

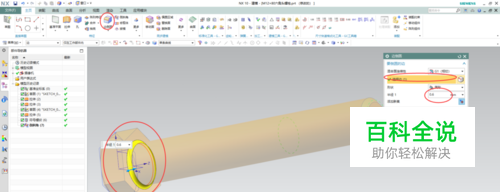

如上图，打开拉伸命令。拉伸曲线选择之前绘制的圆形。拉伸的距离跟拉伸六边形一样，这里要注意了，布尔类型选择“求交”，拔模现在“从起始限制”，角度为-70°，70怎么来的呢，90°-20°，意思是要20°的倒角，因为绘图坐标系的关系，要换算一下，我这里应该是负70°，这里正负根据自己拉伸方向来定，但是70°这个数字是定了的。最后点击确定。倒角就完成了。
- 09
然后就要画螺纹柱了，这个就简单了，先画个12的圆，拉伸80。
- 10

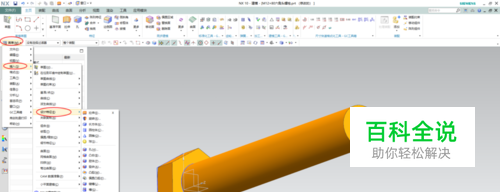

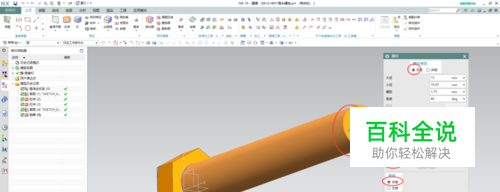

然后画螺纹，在这里呢，我们是用在装配体里面，为了出二维工程图，大家都知道，这是不需要看到具体的螺纹形状的，所以我们不需要，也没必要画出螺纹特征来，但是我们要求在工程图里有表示螺纹的虚实线。因此我们这样来画，非常方便，实用。如图：选择手工输入，螺纹长度为30，30是在机械手册上查的。其他都不用动，直接点击拉伸的圆柱，数据会自动生成。而且螺纹参数和标准螺纹一致，不用修改，点击确定后，看到那条绿色的虚线圆圈没，那就表示螺纹已经生成，绿色虚线圆表示螺纹小径。这里提一下，如果要生成螺纹形状特征，螺纹类型选择“详细”就可以了。
- 11

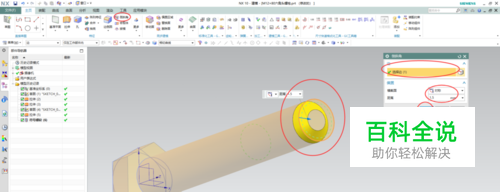

然后，螺栓尾部的倒角。这个倒角一般来说没有具体的要求，有一点要注意，这个倒角的角度一般我们是按照45°来的，倒角深度是大于或等于螺纹牙形高度。这个一般就C1、C1.5、C2、C3等，而且这个倒角没必要较真。这里我们倒角C1.5吧。
- 12

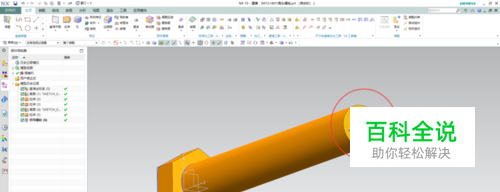

最后，还有一处倒圆角，就是六角头和螺纹柱交接的地方，要倒圆角。根据机械手册查得，该螺栓此处圆角半径最小为R0.6。如图：
- 13

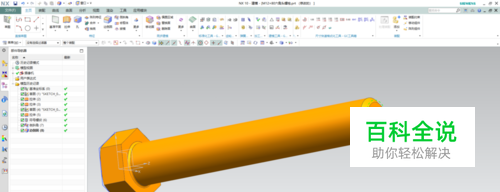

螺栓到此，全部完成。
