CAD制图如何操作环形“阵列”命令？
在CAD制图中，经常会遇到画法兰，法兰上那么多孔该如何快速的画图来呢？这时候使用环形“阵列”命令就易如反掌了，具体操作步骤如下：
操作方法
- 01
1、如图：需要将圆孔在环形中心线上12个等分。
- 02
2、如图：选择红孔（也就是需要阵列的对象）。
- 03

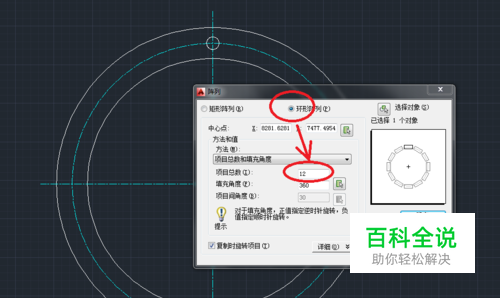

3、输入命令阵列命令，如图选择“环形阵列”，输入等分的数量.。
- 04

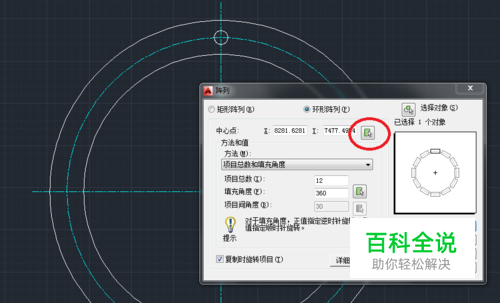

4、选择中心点，如图：
- 05
5、对话框消失后，点击图纸上法兰的圆心，然后确定即可，如图：
