如何快速的使用CAD转换坐标系

本适合设计单位给的电子图纸与施工坐标系不统一时，快速简单的将坐标系统一

操作方法

  • 01

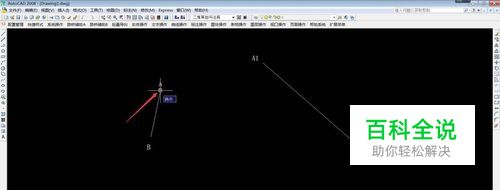

    找到图纸上与施工坐标系中的两个以上的公共点。假设图纸上的公共点点名为A,B.施工坐标系中分别对应A1,B1.

  • 02

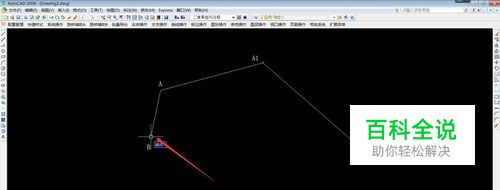

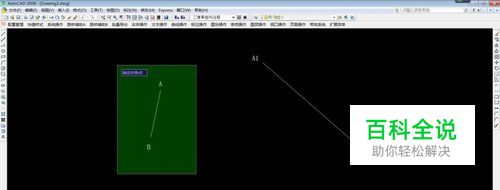

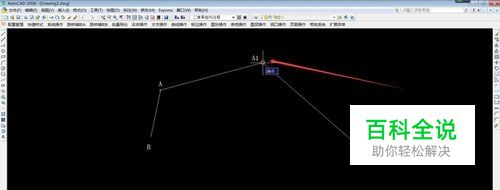

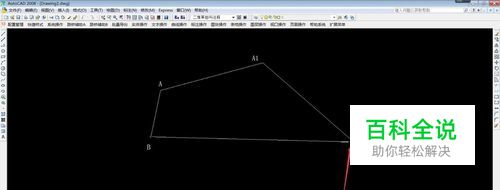

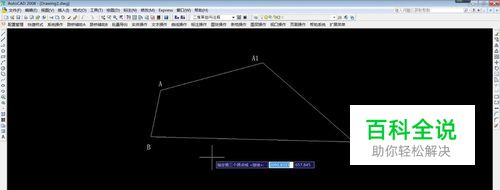

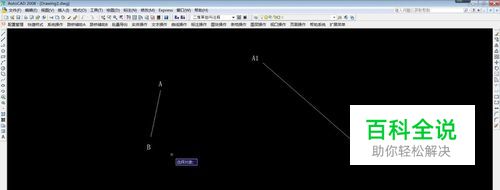

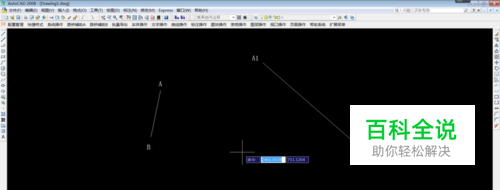

    在命令行输入al或align，选取要转换的图纸部分，空格确认，根据命令行提示选择第一个源点A，选择第一个目标点A1，选择第二个源点B，选择第二个目标点B1，如果有第三个公共点可以继续选择，若无则空格确认。

  • 03

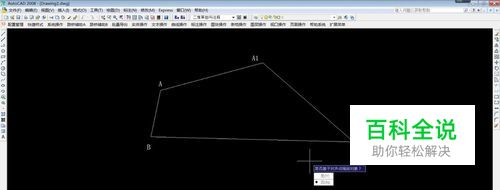

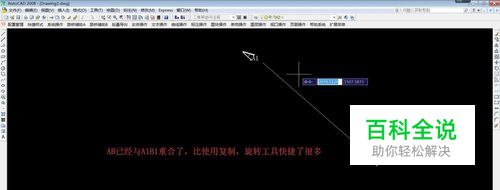

    是否基于对齐点缩放对象？[是(Y)/否(N)]  ，建议选是。这时你会看到图纸上的坐标已经与施工坐标系完全相符了。
