Arcgis教程：[2]栅格数据矢量化
使用arcmap进行图形编辑，配准，数字化等工作
操作方法
- 01

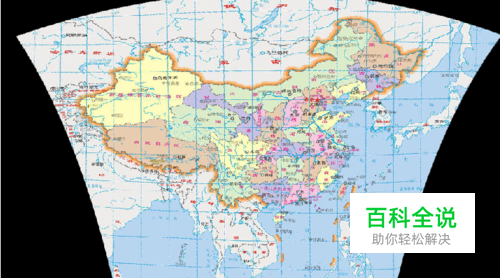

1.地理配准 将jpg格式的中国全图加载到ArcMap中，然后导出，对导出的地图进行校正。首先设置数据框的坐标系为西安80，再利用地理配准工具，选择若干点，用经纬度进行校正。采用二次多项式校正后如下：
- 02

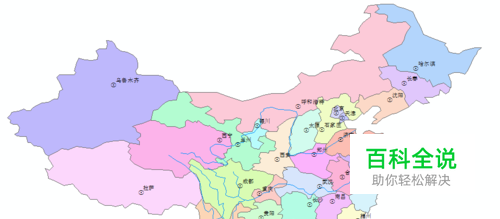

2.新建点，线，多边形要素文件，对底图数字化。对行政区划进行符号化，结果如下：
- 03

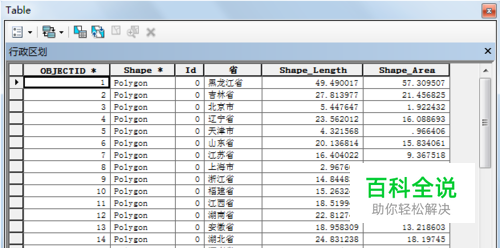

3.建立个人地理数据库，将刚才数字化好的图层导入到要素数据集中，并设置投影坐标系。此时，打开行政区划图层的属性表，就能看到各个省份的面积和周长
- 04

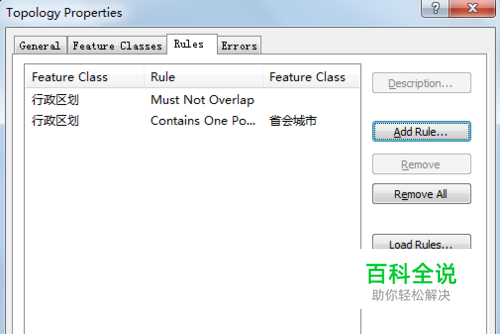

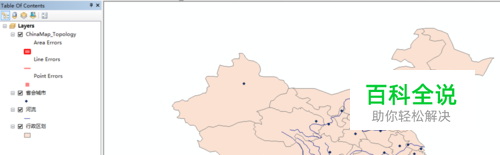

4.在要素数据集中，定义拓扑规则并建立拓扑，对于出错的地方进行改正。
- 05

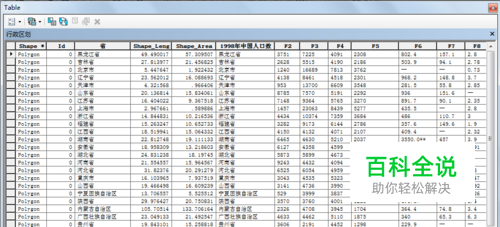

5.通过连接操作将Excel数据连接到行政区划图层的数据表上。
- 06
小结及注意事项 1.对栅格图像进行地理配准，即可采用经纬度配准，也可采用方里网配准。用经纬度进行配准时，要先定义好数据框架的地理坐标系，才能进行后续配准工作；用方里网配准时，同样要先选择好投影坐标系，并且要注意假东的问题，这关系到在定位控制点时是否要输入代号。在地理配准时，尽量保证所选点在地图上分布均匀，这样才能保证配准精度，以免某个区域误差过大。 2.数字化地图是地信学生的必修课，虽然经常做，但还是有很多细节需要注意。例如：不同的要素要分别在不同的要素层上绘制；具有公共边的图形，最好使用跟踪或自动完成多边形绘制，以减少拓扑错误。 3.定义拓扑规则是一件很麻烦的事情，同一拓扑规则不一定适用于所有的情况，因此拓扑规则的定义要根据实际情况来选择。同样的拓扑规则，对不同的地物而言，可能一个是合理的，另一个就是不正确的。
