AUTOCAD如何设置使用多线命令【百科全说】

AUTOCAD软件中，有非常多的线条可以进行选择，其中以单线条为主，我们可以在命令中，输入“L”直接进行直线的绘制；但是在我们的工作学习中，单调的单线条往往不能满足我们的需求，此时我们就可以使用多线命令，来一次性绘制多个线条，从而满足我们在绘图过程中的不同要求。

操作方法

01

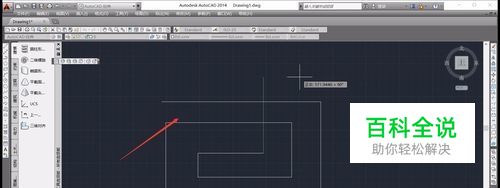

首先，我们开启AUTOCAD软件，先使用正常的直线“LINE”命令，我们使用LINE直线命令随意的绘制几条直线，此时的直线是单线条，下面我们来使用多线命令进行对比。
02

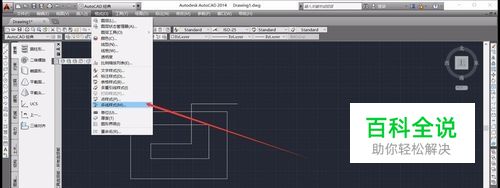

使用AUTOCAD多线“MLINE”命令，我们需要先进行线条的设置，在AUTOCAD上方菜单栏中选择“格式——多线样式”，对多线命令进行样式添加。
03

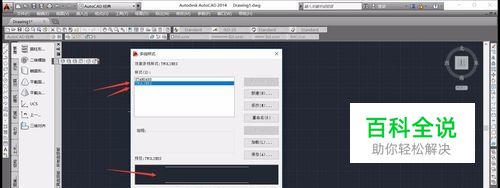

AUTOCAD会自动弹出相应的设置窗口，第一个为多线样式的列表，这个窗口有我们设置好的所有多线样式，我们可以点击进行查看浏览，如果没有我们需要的，则需要进行新建。
04

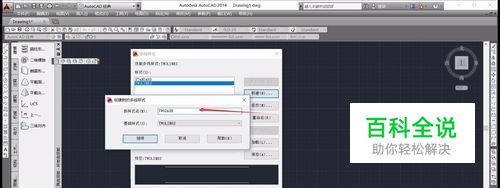

在左侧的操作按钮中，选择“新建”，进行新的多线样式的建立，首先我们需要对多线样式进行命名，命名对后续的使用非常重要，因此要选择好记容易区分的名字。
05

确定多线样式的名称后，我们就会进入到具体的设置窗口中，右侧为线条的列表以及具体属性信息，左方则为双线的额外设置，一般不进行设置修改。
06

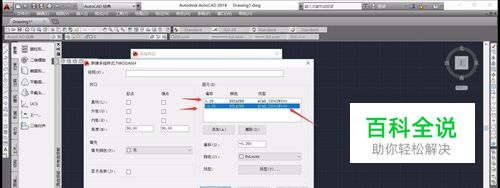

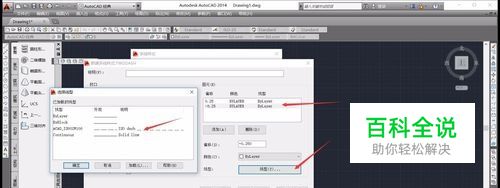

在右侧的线条列表中，选中随意一个直线，下方就会出现属性信息，我们可以对任意线条进行修改，我们点击“线型”，对选中直线进行线型的修改，在弹出的窗口中选择“DASH”虚线。
07

同样的操作，我们也可以将另一条直线也修改为“DASH”虚线，或者保留原始设置的直线，可以根据图纸的要求自行选择，线条的偏移即为两线之间的距离，也可以进行修改。
08

完成多线样式的新建设置后，即可点击确定，完成新建，一直点击确定，即可退出并且保存我们的多线样式设置，回到基础的绘图页面。
09

下面，我们开始使用我们新建的多线样式，在AUTOCAD绘图页面输入快捷键“ML（MLINE）”多线命令，在弹出的命令菜单中选择多线命令。
10

确定AUTOCAD多线命令后，此时的多线样式为AUTOCAD的默认样式，并不是我们新建的多线样式，因此，我们在命令提示中需要选择“样式”，进行样式的修改。
11

可以看到，AUTOCAD出现命令提示，要求我们输入多线样式的名称，此时我们新建设置的名称的用途就发挥出来了，输入我们新建的名称“TWODASH”，空格键确定。
12

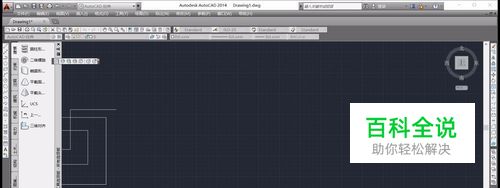

完成样式修改后，我们即可在AUTOCAD的绘图面板上进行绘图，多线命令的绘制和直线命令相同，单击鼠标左键进行起点设置，之后即可移动鼠标进行绘制，可以看到，绘制的多线就是我们设置的双虚线。
