Keil如何软件仿真调试2-模拟I/O输入
开发单片机产品时，产品一般都会设计有给人机交换信息的按键、鼠标、键盘、或者麦克风等外设。那么我们在Keil软件下编写好的程序，通过编译的代码在没有硬件电路情况下一样可以进行测试，我们可以使用KEIL提供的软件调试工具模拟I/O口的输入，达到模拟按键等输入。
操作方法
- 01
第一步：确认写好的程序能通过编译。然后点击“Debug”→"Start/Stop Debug Session"进入调试模式。如下图操作所示：
- 02

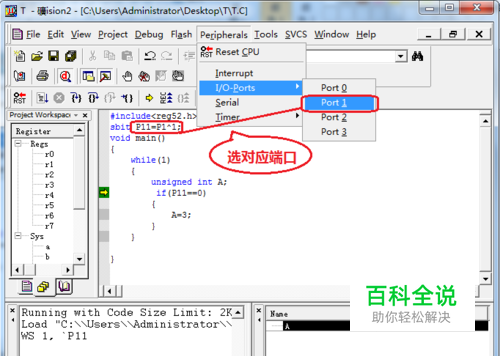

第二步：调出I/O口模拟输出输入设置窗口：点击”Peripherals“→"I/O-Ports"→"Port1",这里我选"Port1"是因为我的I/O用P1^1。具体操作如下：
- 03

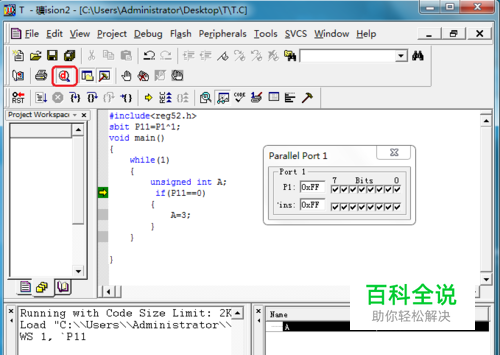

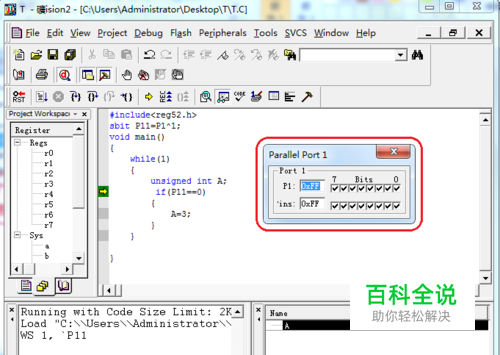

第三步：弹出”Parallel Port1“窗口。如下图所示：
- 04
第四步：点击：单步调试按钮，不管按多少次，程序一直停在if(P11==0)这里，直到瞒足P11=0；程序才会往下跑。如图所示：
- 05

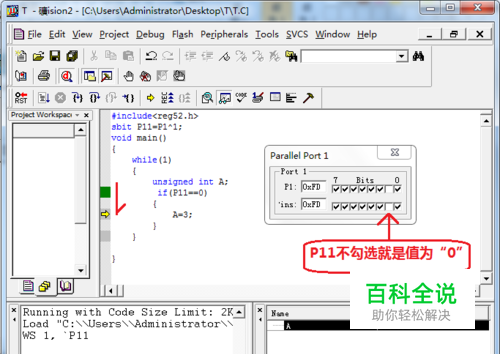

第五步：模拟I/O口输入：取消掉P1^1端口前的勾，把P1^1口的值设置为”0“；也就是P11=0;程序就会往下跑。如下图所示：
