机械制图中 cad轴类零件画法
CAD不仅在建筑设计方面的应用是非常多的,而且在机械类的制图方面也是非常多的,下面我们就来看看使用CAD如何画轴类零件的吧。
操作方法
- 01

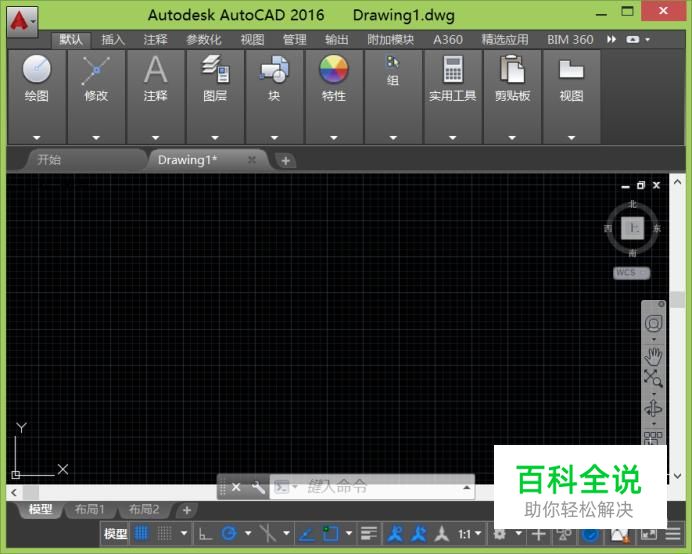

在桌面上找到CAD的快捷图标,双击该快捷图标打开CAD的这款软件,进入CAD的操作界面,如图所示:
- 02

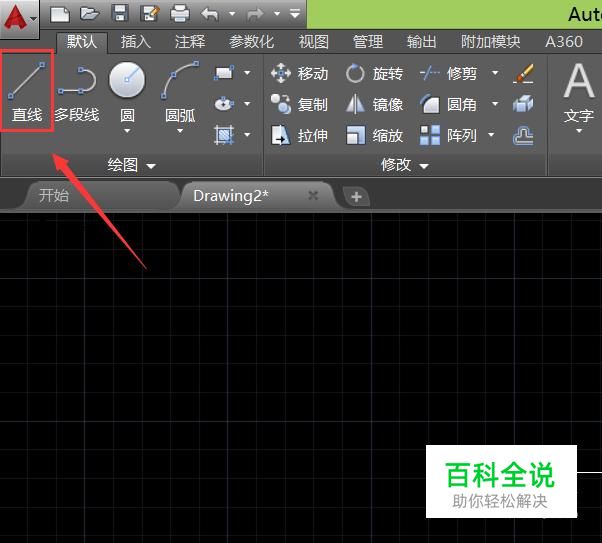

在该界面内找到直线命令,如图所示:
- 03

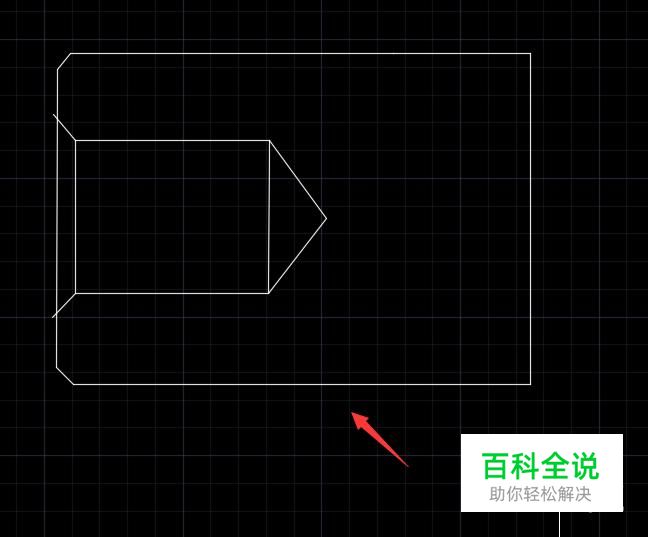

使用直线命令先绘制出轴的基础件,如图所示:
- 04

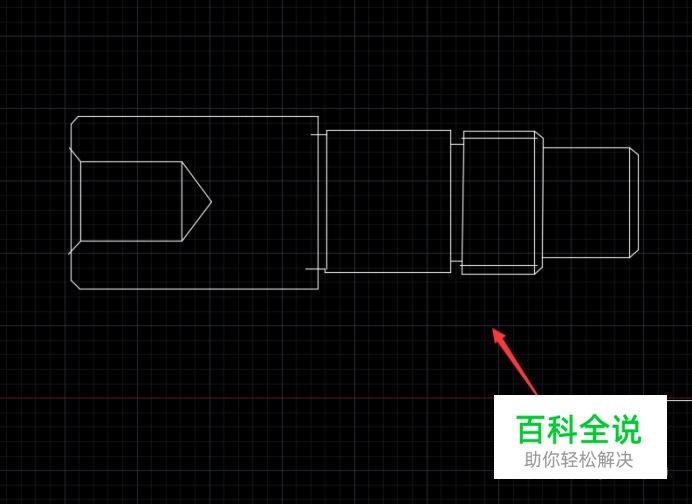

在使用直线命令绘制出轴件的其他部位,如图所示:
- 05

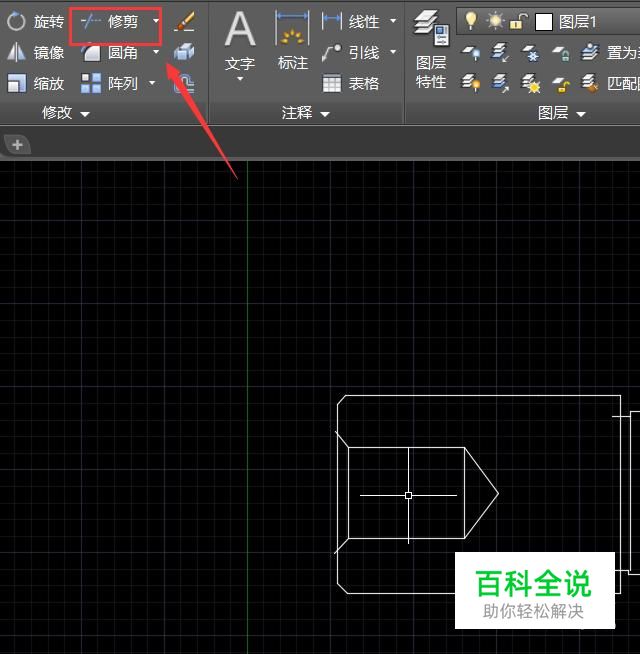

再在工具箱内找到修剪命令,如图所示:
- 06

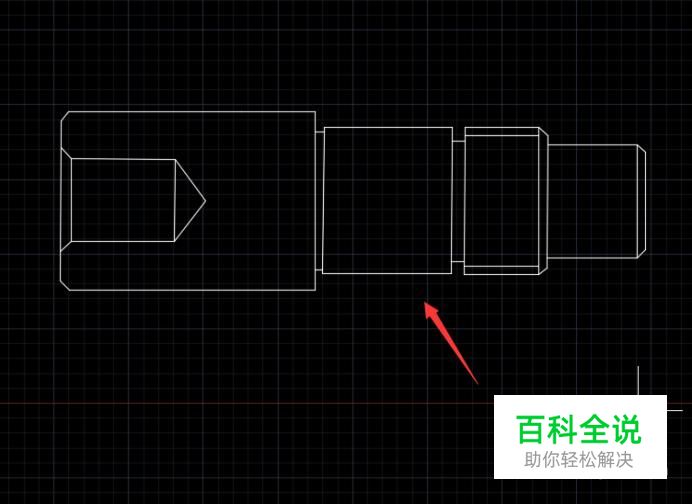

使用修剪命令将轴上多余的线剪掉,如图所示:
- 07
再在线型里选择点画线,如图所示:
- 08

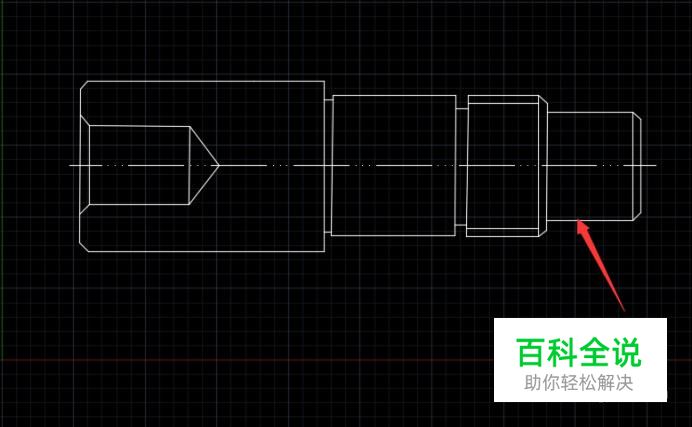

使用该点划线画出轴的中心线,如图所示:
- 09

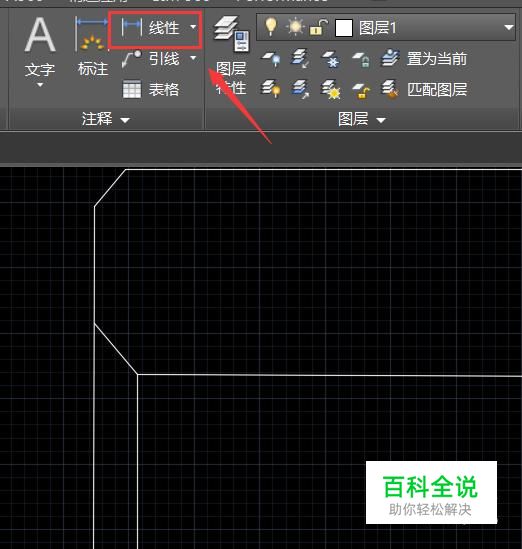

再找到线性标注选项,如图所示:
- 10

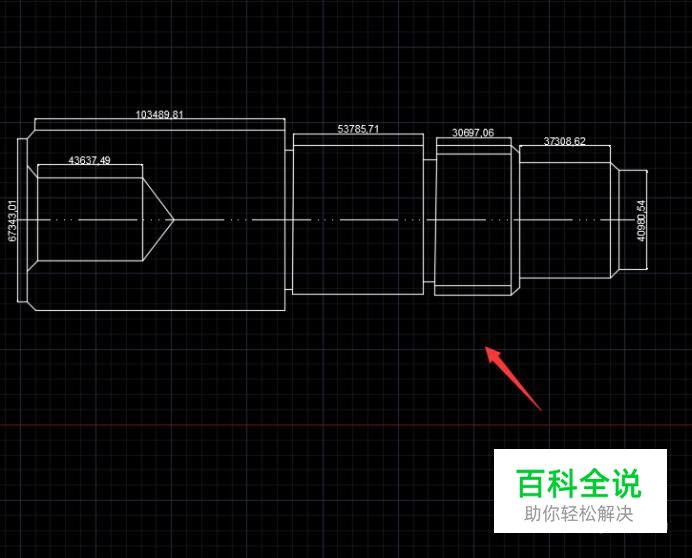

使用线性标注为我们的轴件标注出尺寸,如图所示:
- 11

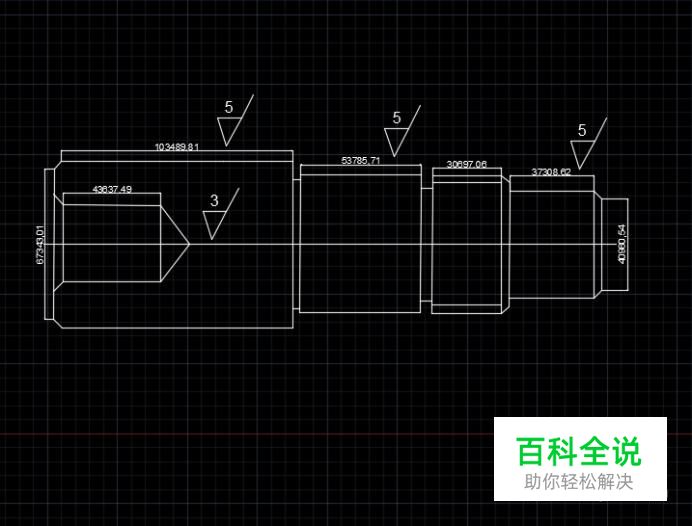

再在轴件山标注出粗糙度,这样我们的轴零件就绘制好了,如图所示:
