CAD如何建三维模型--几种建模思路

CAD是一款功能强大的工程图纸绘制软件，使用该软件不仅可以绘制平面图，也可以创建三维模型，下面小编就带领大家来看看使用CAD创建三维模型的几种思路吧。

操作方法一、放样命令创建三维模型

  • 01

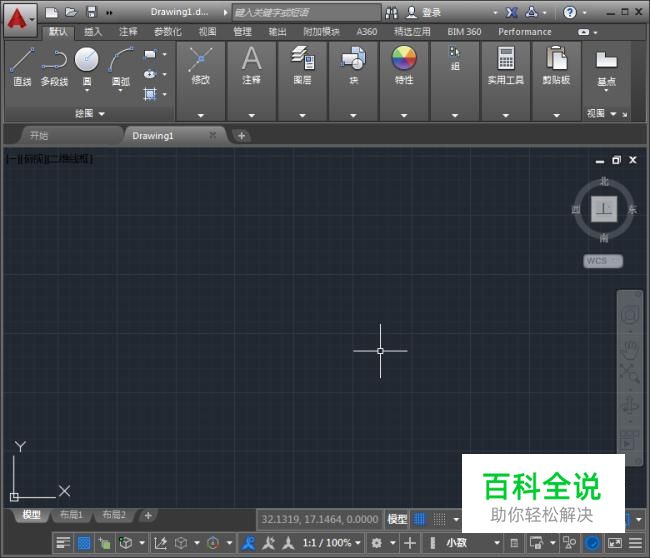

    在桌面上找到CAD的快捷图标，双击该图标打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

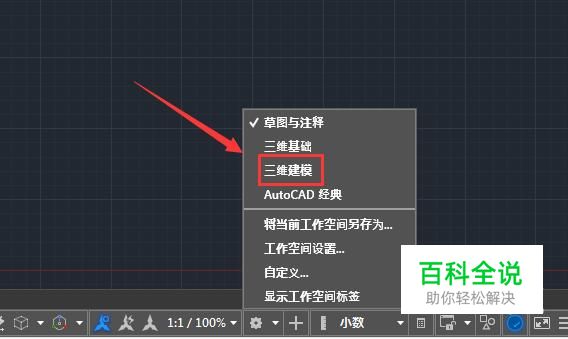

    在打开的界面内找到切换空间选项，在其内找到三维建模选项，如图所示：

  • 03

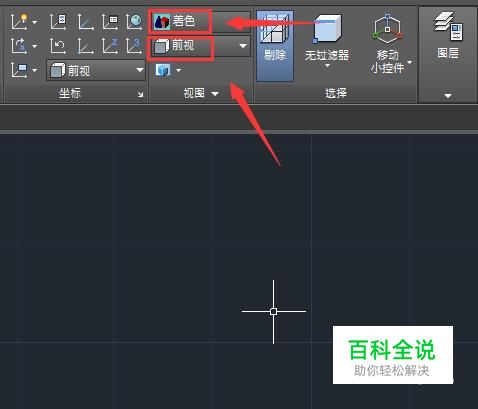

    选择三维建模选项，工作空间就切换到了三维建模模式了，在其工具区里设置视觉样式为着色，视图为前视图，如图所示：

  • 04

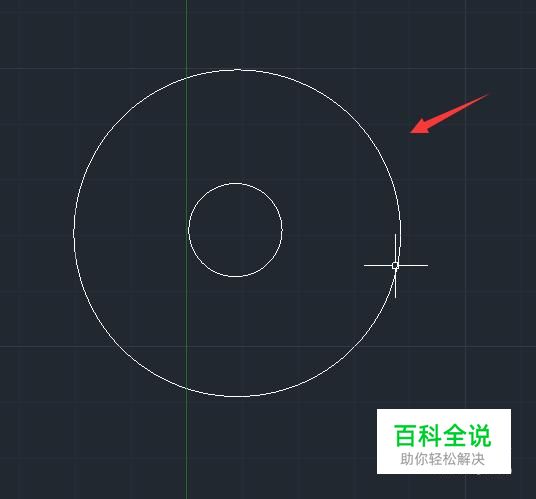

    在工具区里选择圆形命令，在绘图区里绘制两个圆形，如图所示：

  • 05

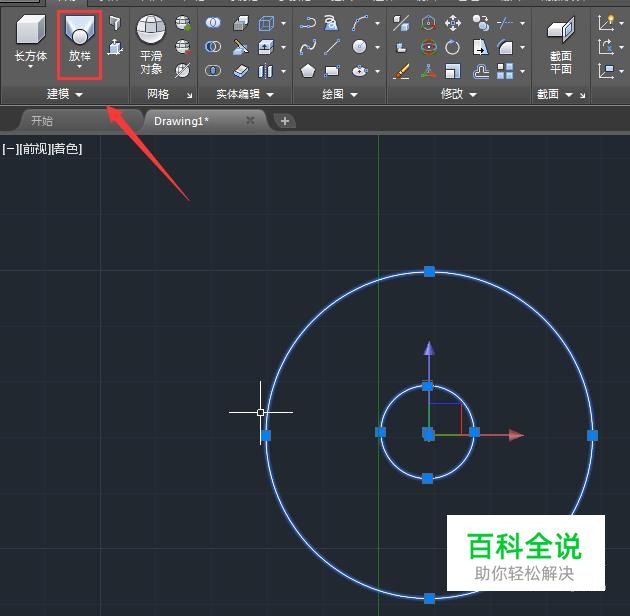

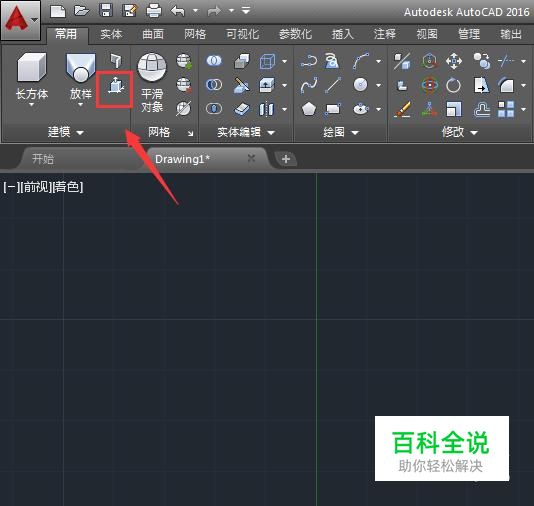

    选择这两个圆形在工具区里找到放样命令，如图所示：

  • 06

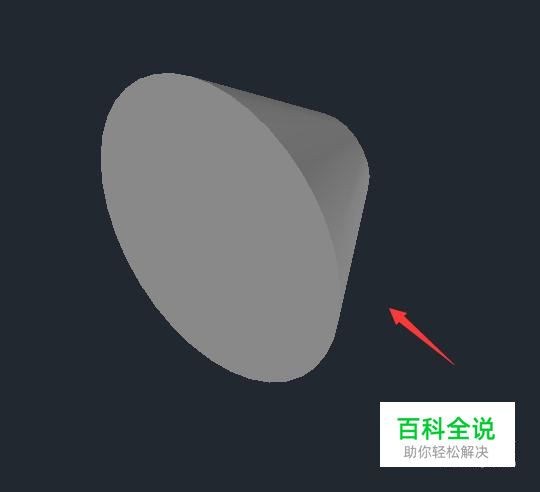

    点击放样命令，就得到了三维模型，将视图切换为东南等轴侧，可以看到创建的模型效果，如图所示：

操作方法二、按住并拖动创建三维模型

  • 01

    在工具区里找到多段线选项，如图所示：

  • 02

    使用多段线命令，在绘图区里绘制如图所示的两个矩形：

  • 03

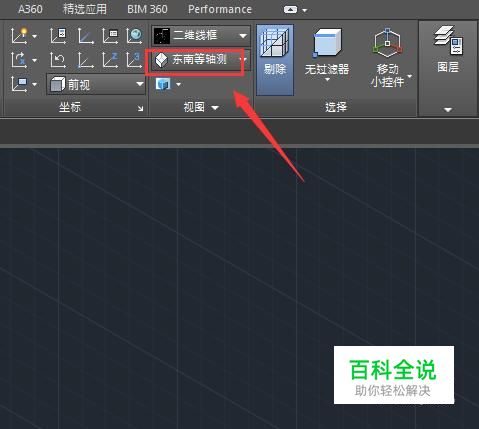

    将视图切换为东南等轴侧视图，如图所示：

  • 04

    在工具区里找到按住并拖动选项，如图所示：

  • 05

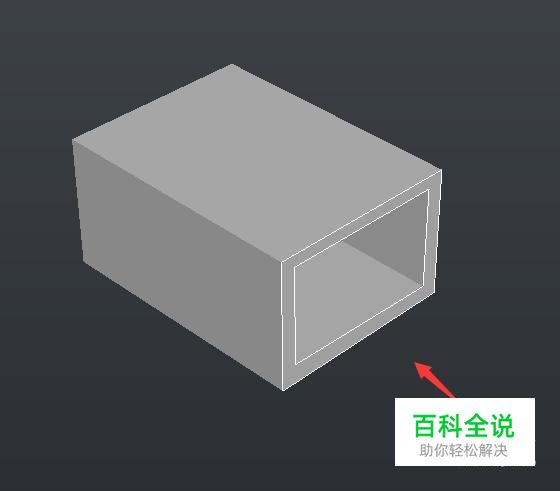

    选择按住并拖动命令，选择两个矩形中间的区域，进行拖动就创建出了三维模型，如图所示：

操作方法三、旋转法创建三维模型

  • 01

    在工具区里找到矩形命令，如图所示：

  • 02

    使用矩形命令，绘制一个矩形，如图所示：

  • 03

    将视图切换为东南等轴侧视图，如图所示：

  • 04

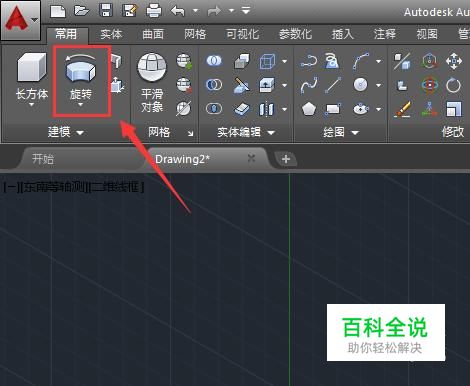

    再在工具区里找到旋转选项，如图所示：

  • 05

    选择旋转命令后选择矩形按下回车确定矩形的一条边为轴心，确定旋转角度，我们就创建出了三维模型，如图所示：

操作方法四、Boolean命令创建三维模型

  • 01

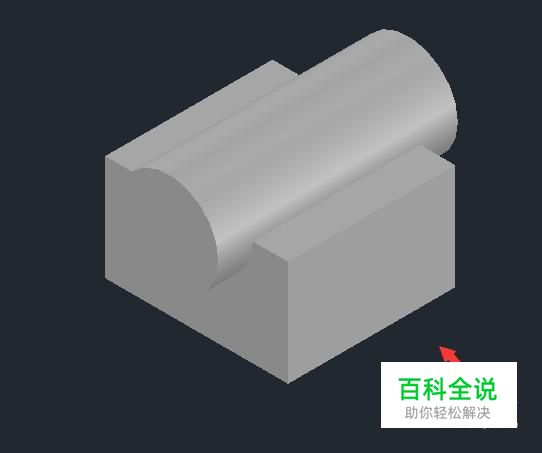

    分别在工具区里选择立方体和圆柱命令，在绘图区里绘制如图所示的图形：

  • 02

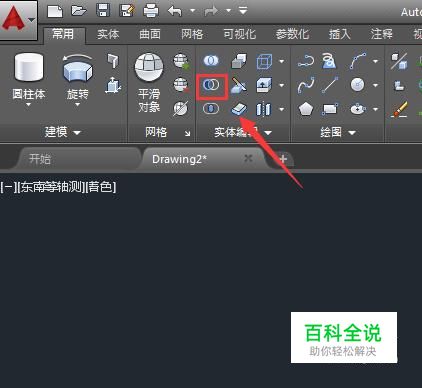

    再在工具区里找到实体差集选项，如图所示：

  • 03

    选择实体差集选项，选择需要保留的对象，如图所示：

  • 04

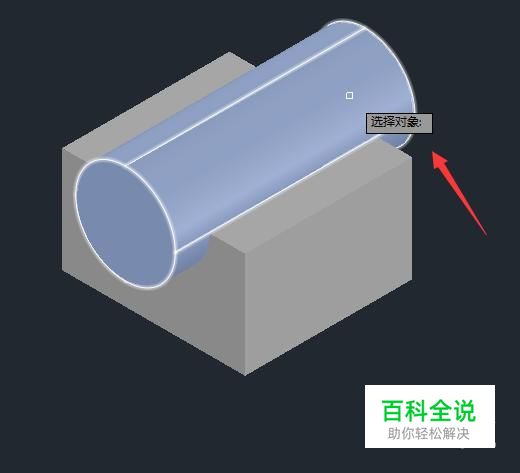

    选择保留的对象后，按下回车在选择减去的对象，如图所示：

  • 05

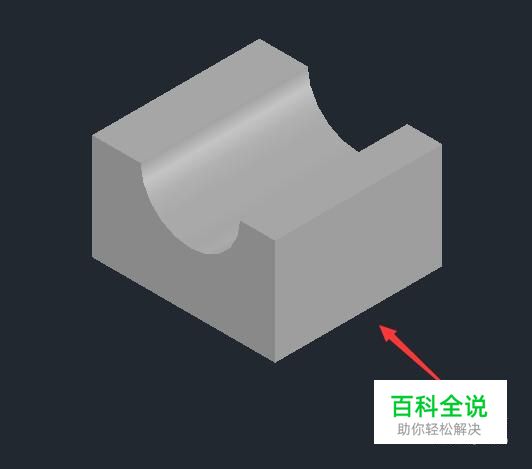

    选择减去对象后，按下回车我们就对得到了想要的三维模型了，如图所示：
