CAD中如何修改标注上的文字?

我们在绘制CAD图时,由于我们的操作过程出现了一点点失误,而又没及时发现。最后却发现标注上方的数值并不是自己需要的。特别是一张复杂的图,如果我们去修改该错误线的真实长度,会导致与其相互配合部分发生变化,这不是我们所需要的。这时可能逼不得已的更改标注上方的数值,其具体操作方法如下:

操作方法

  • 01

    在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

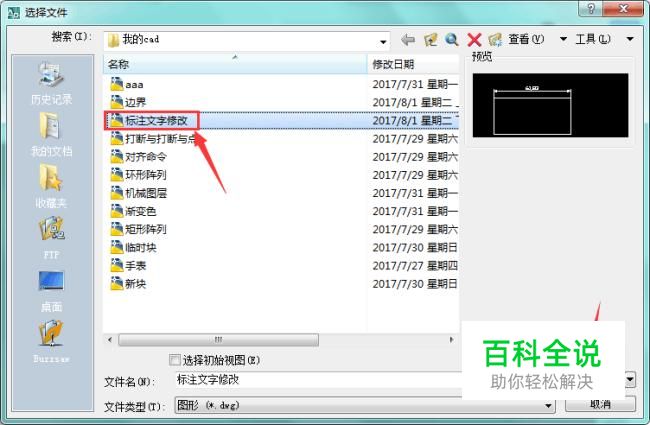

    在该界面内按下Ctrl+O键弹出选择文件对话框,在该对话框内选择我们的图形文件,点击打开,如图所示:

  • 03

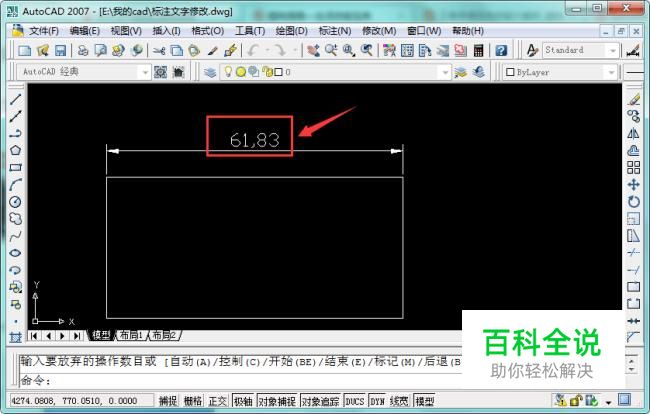

    打开我们所需图形后,我们的目的就是将标注上方的数值“61.83”更改为“62”,如图所示:

  • 04

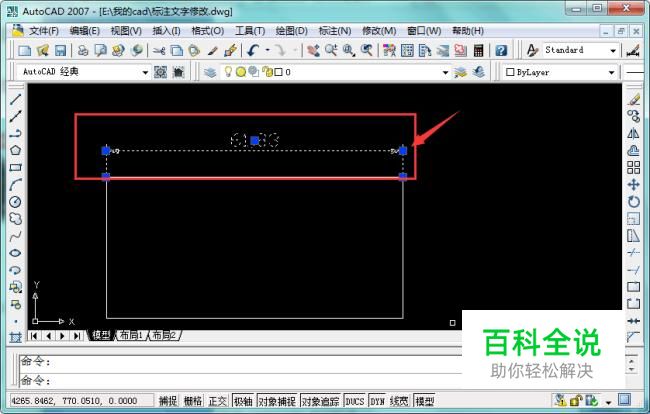

    使用鼠标左键点击该尺寸标注线选择对象,出现如图所示的蚂蚁线则选取对象成功,如下图:

  • 05

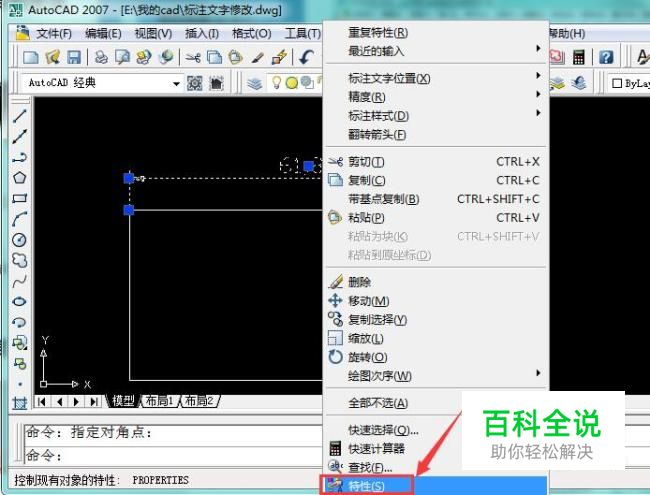

    选择对象成功后,将光标停留在该尺寸线上,再点击鼠标右键,在弹出的界面中国找到“属性”选项,如图所示;

  • 06

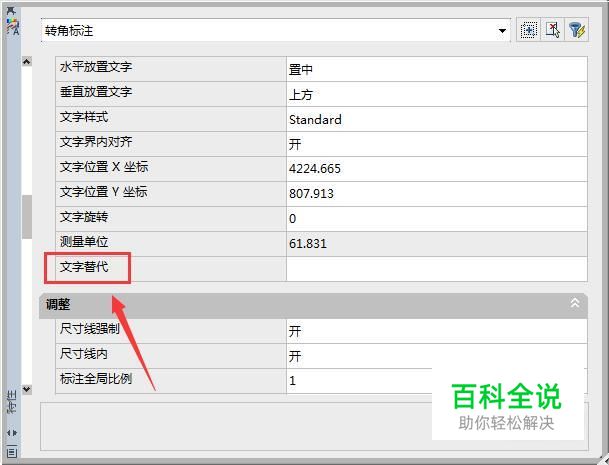

    点击“属性”选项,出现如图所示的属性工具栏,在里面找到“文字替代”选项,如图所示;

  • 07

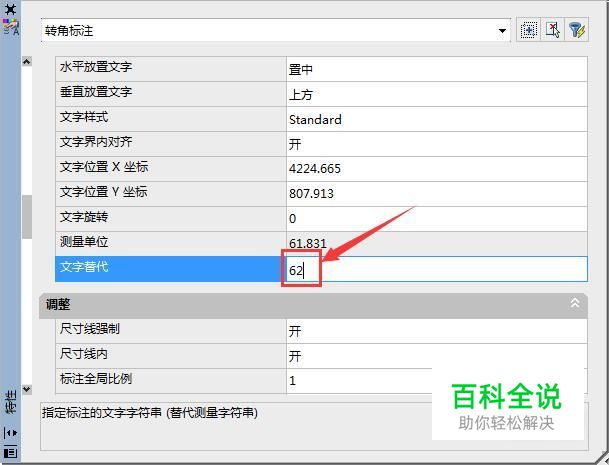

    找到“文字替代”选项后,在其后面的文字输入框中输入我们需要正确数值,这里我们输入“62”,如图所示:

  • 08

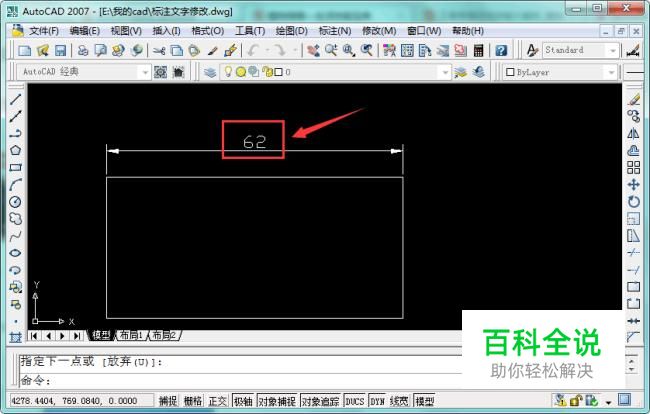

    点击回车确认,回到上一界面,我们发现尺寸线上方的数值已将变成我们需要的 数值了,操作完成,如下图:
