怎样修改CAD2010标注尺寸的比例因子

在一张图纸中是需要有准确的尺寸标注,尺寸标注的大小是由比例因子决定的。如何修改比例因子呢。下面小编教大家如何修改CAD2010标注尺寸的比例因子。

操作方法

  • 01

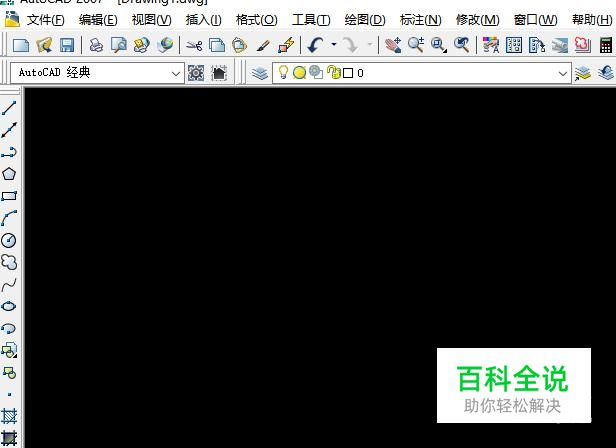

    双击电脑桌面中的CAD2010图标,打开CAD软件。我们可以看到一个初始界面,如果有些朋友是第一次打开的话,是需要等待一会的。

  • 02

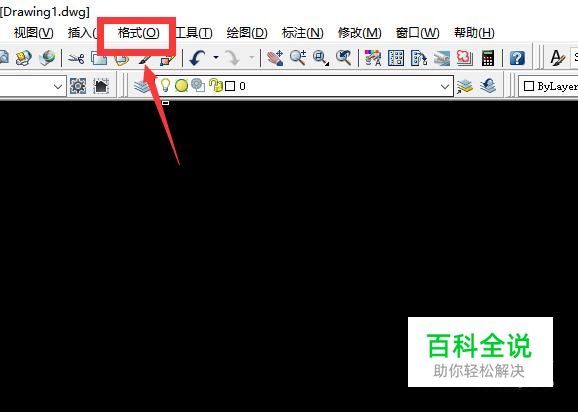

    点击界面上方工具栏中的“格式”选项。

  • 03

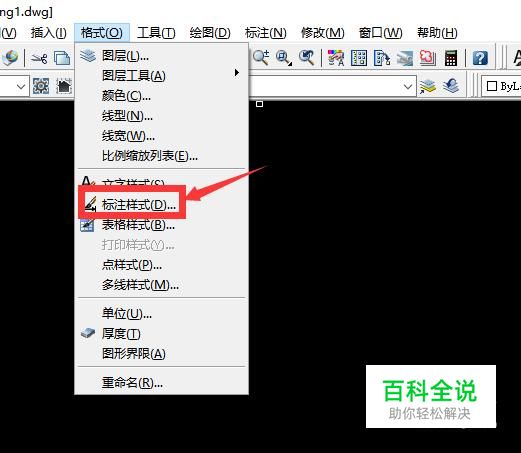

    再点击列表中的“标注样式”选项。

  • 04

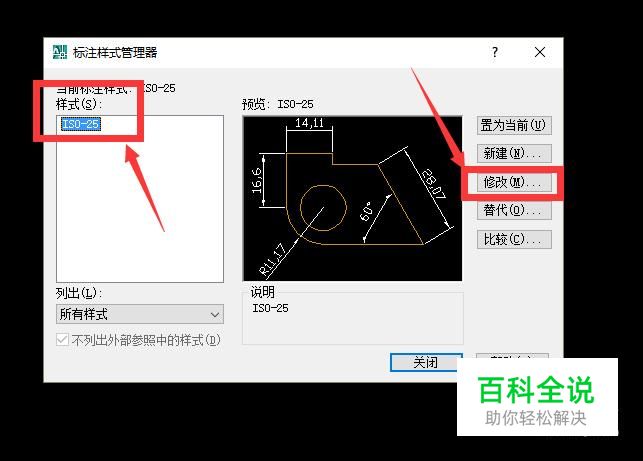

    之后,在界面中会弹出一个“标注样式管理器”。在左侧选择需要编辑的样式,再点击右侧的修改。

  • 05

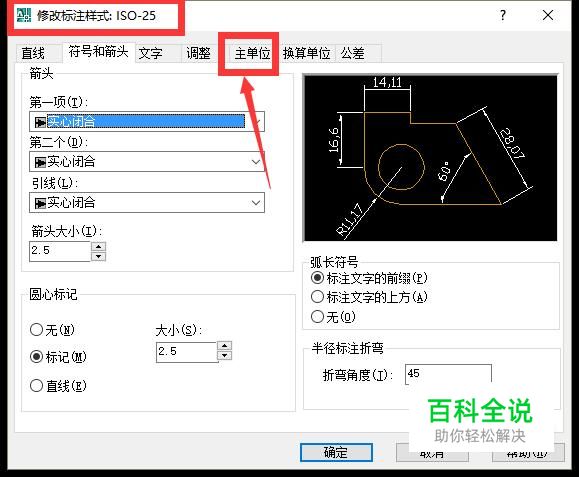

    在“修改标注样式”窗口中,选择“主单位”选项。

  • 06

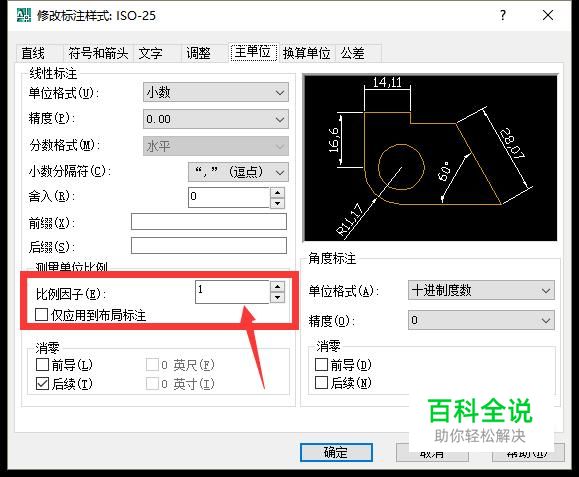

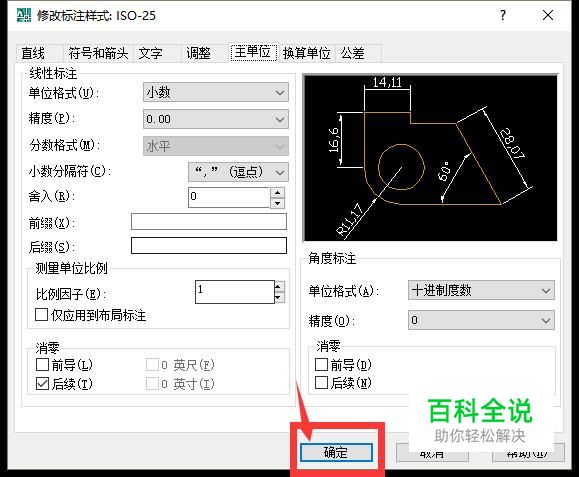

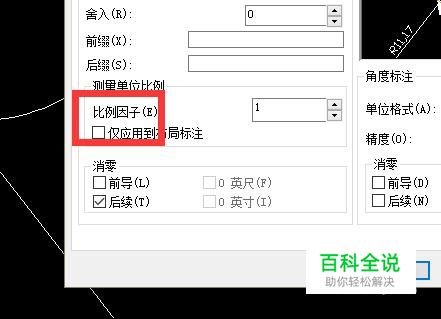

    在界面中找到比例因子。通过点击上下箭头来调整比例因子的值,设置一个合适的比例因子值,再点击“确定”。

  • 07

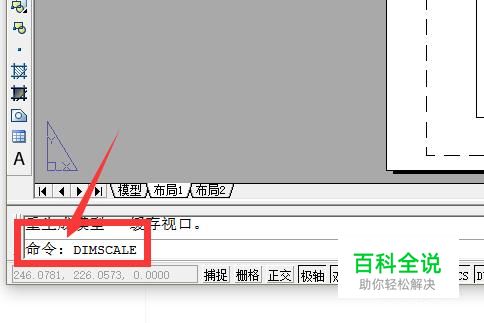

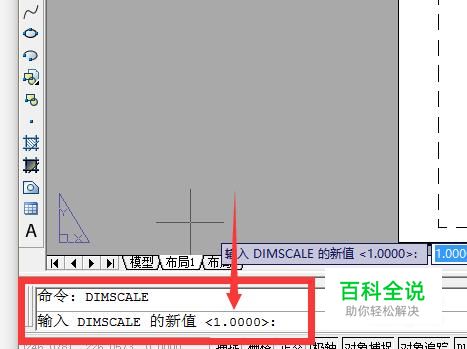

    还有一种方法,可以在界面左下方的命令栏中输入DIMSCALE命令。

  • 08

    按下空格键来执行命令。在命令栏中输入合适的比例值,再按下空格键就可以了。

  • 09

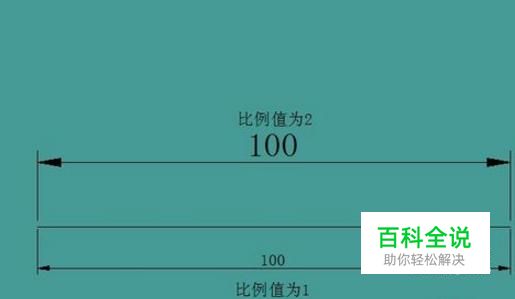

    以下是比例值为1和2的区别。
