Solidworks怎么画小板凳
我们知道一个零件的制作，或者一台机器的制造都是需要有模型才可以制作的，哪怕是常用的桌椅板凳也是如此，这里跟大家介绍下怎么使用Solidworks画小板凳。
操作方法
- 01

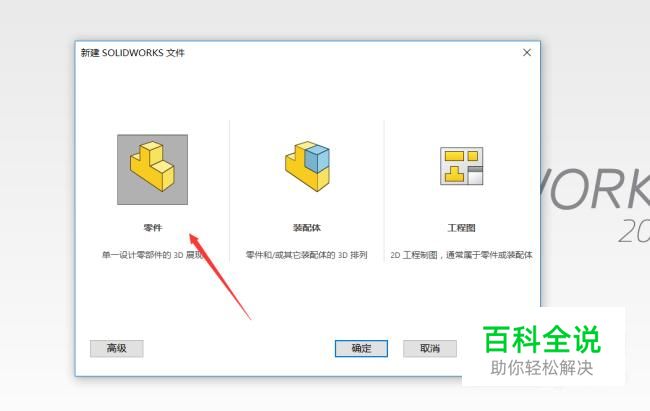

打开Solidworks三维制图软件，然后点击新建，选择零件图。
- 02

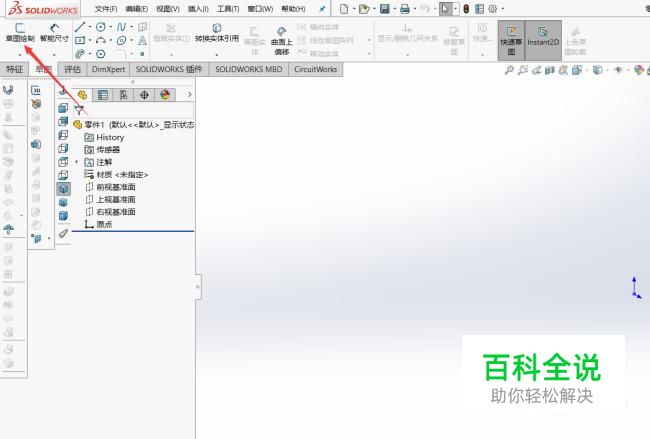

进入到零件图绘制界面之后，我们选择草图命令下的草图绘制。
- 03

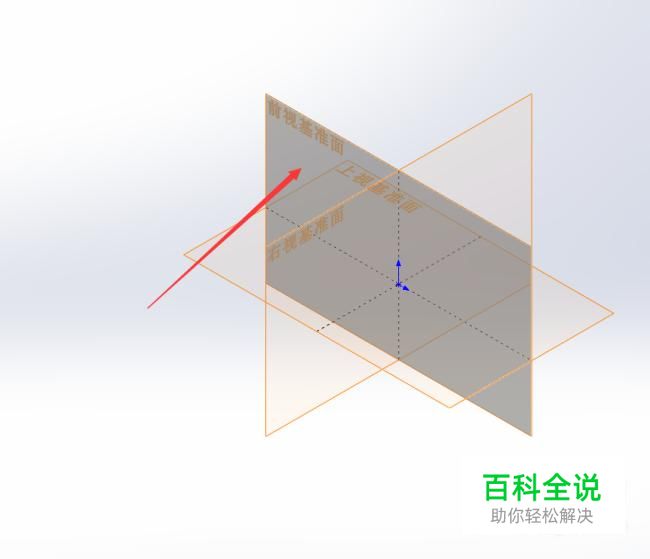

接着这里出现了三个基准面，上视基准面，前视基准面和右视基准面，我们随便选择一个基准面进行绘制草图。
- 04

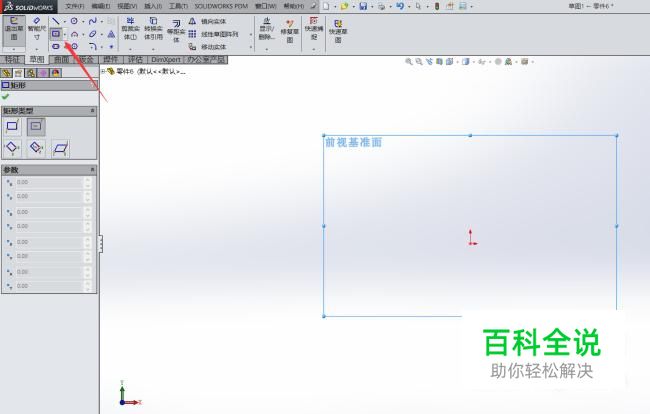

我们先要绘制一个中心矩形，我们画的小板凳大体的还是方方正正的。
- 05

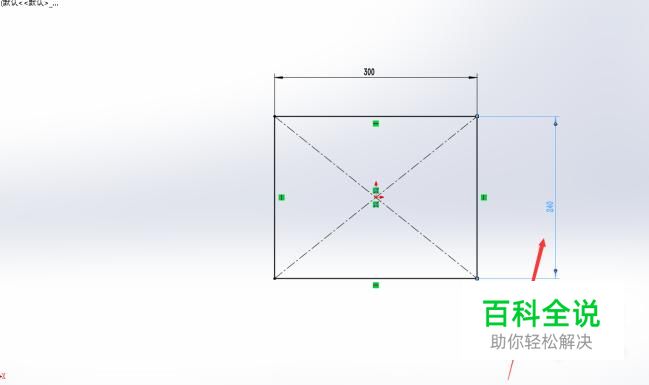

绘制好之后定义一下板凳的尺寸，差不多就行。
- 06

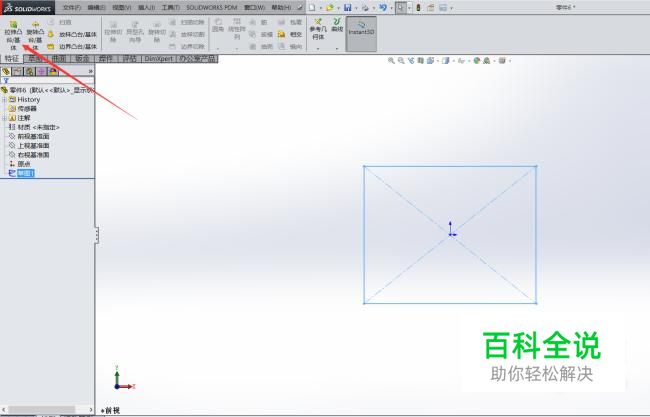

之后选择特征命令下的拉伸。
- 07

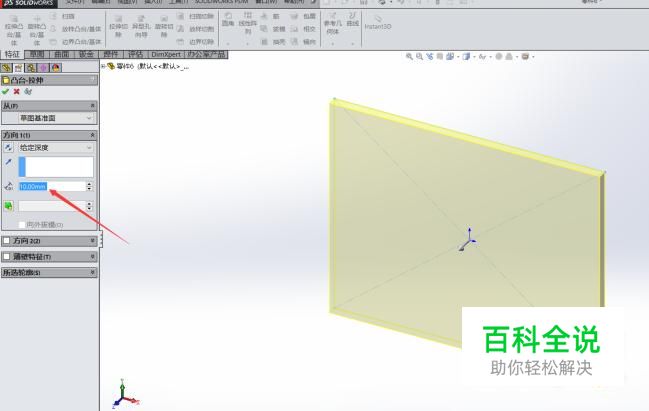

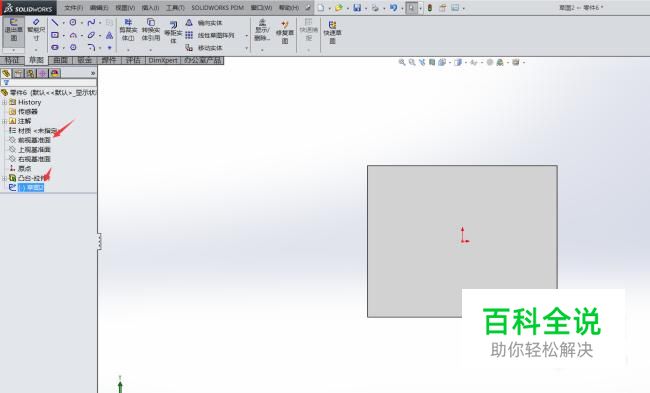

直接输入尺寸，将小板凳的外形大概先做出来。
- 08
再来就是小板凳四周的处理了，我们在之前的基准面上新建一个草图。
- 09

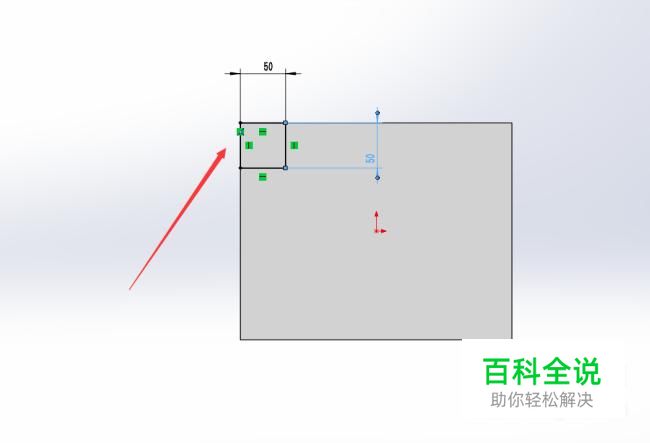

然后选择边角矩形命令，在大矩形的边角绘制一个小矩形。并且定义矩形的尺寸。
- 10

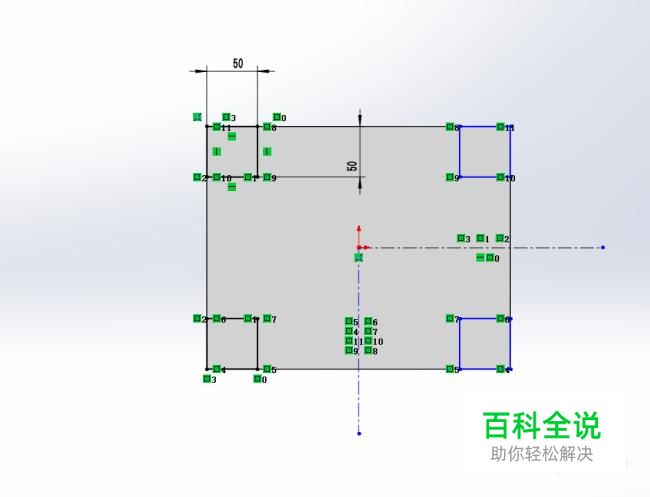

然后使用镜像命令，将大矩形的四个边角都绘制上边角矩形。
- 11

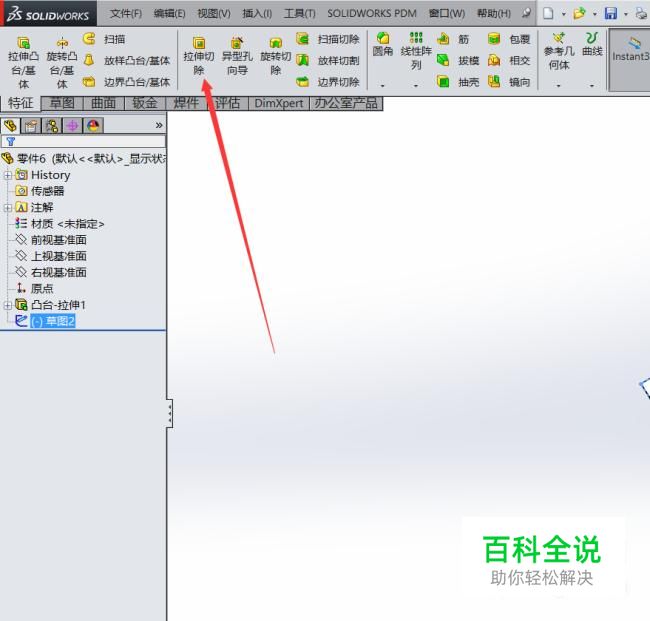

回到特征命令里，选择拉伸切除命令。
- 12

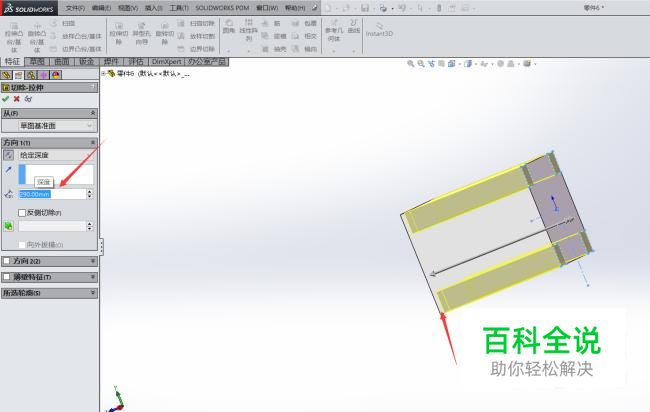

选择拉伸切除的尺寸，注意不要切穿了，要给板凳留一点尺寸。
- 13

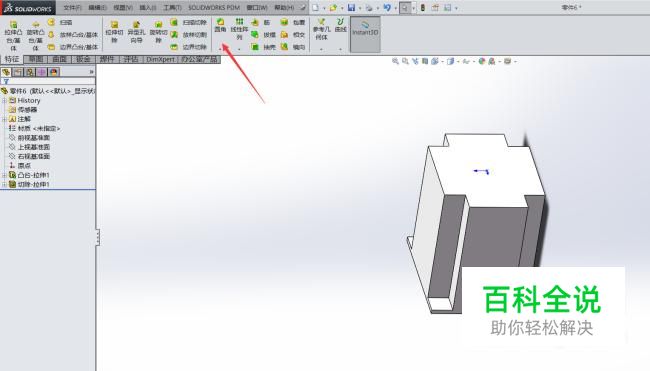

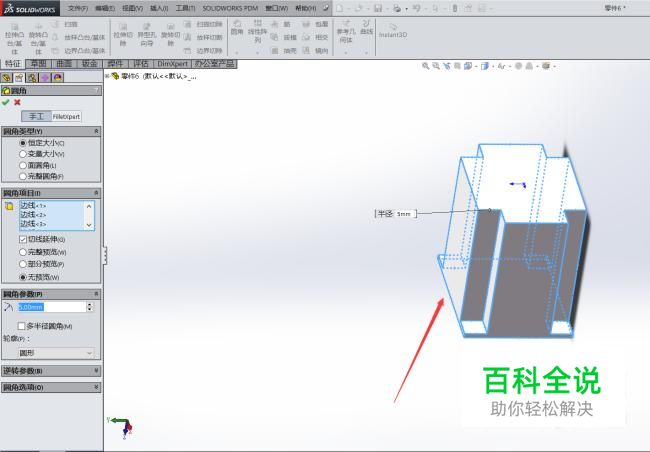

拉伸切除之后，板凳出来四个边角，这个时候可以使用圆角命令，让板凳变成有角的，这样更安全不是。
- 14
这里小编就偷懒了，所有地方的圆角都设置成一个尺寸，小伙伴们可以把上面和下面的圆角设置成不同尺寸。
- 15

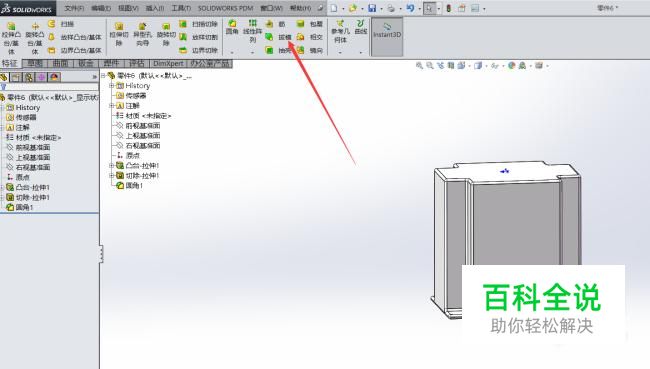

接下来选择特征下的拔模命令。
- 16

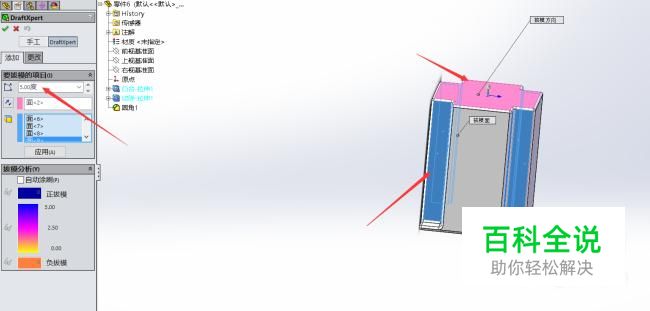

将板凳的上表面设置为拔模方向，然后将板凳的八个边角面设置为拔模面。
- 17

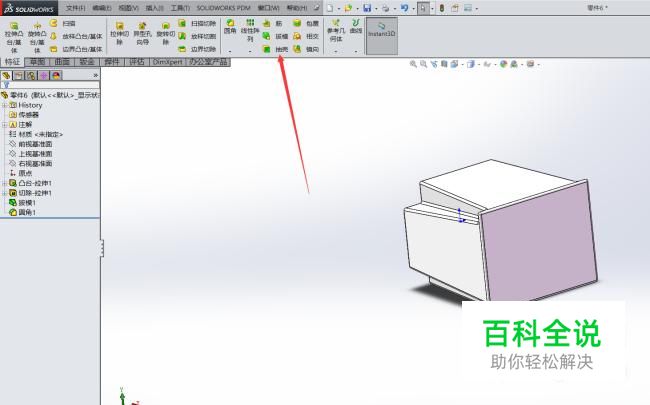

拔模之后就是抽壳了。选择抽壳命令。
- 18

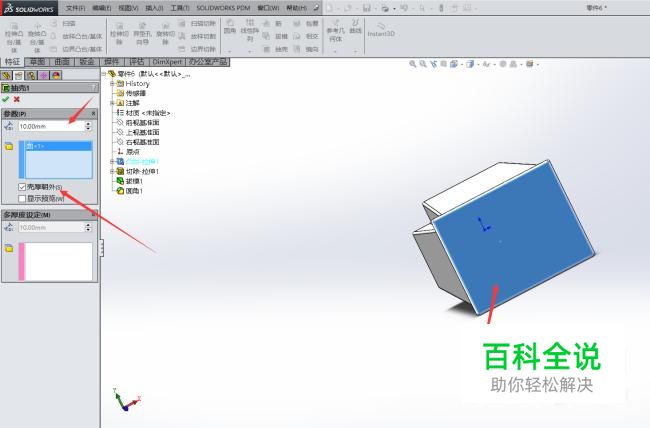

选择板凳的地面为抽壳面，然后设定抽壳尺寸，这个尺寸就是小板凳内侧的厚度。
- 19

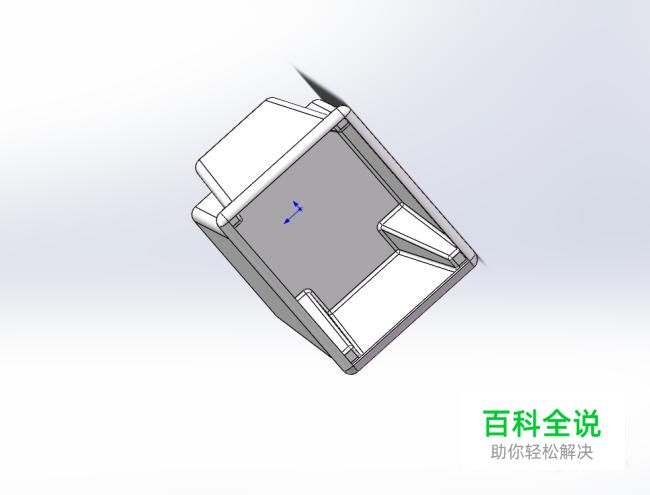

经过拔模抽壳处理之后，选择的小板凳已经完成的七七八八了，接下来就是给板凳挖个孔，好方便人可以放脚踩住。
- 20
在其他的基准面新建一张草图，然后画一条基准线，以及两段直线。
- 21

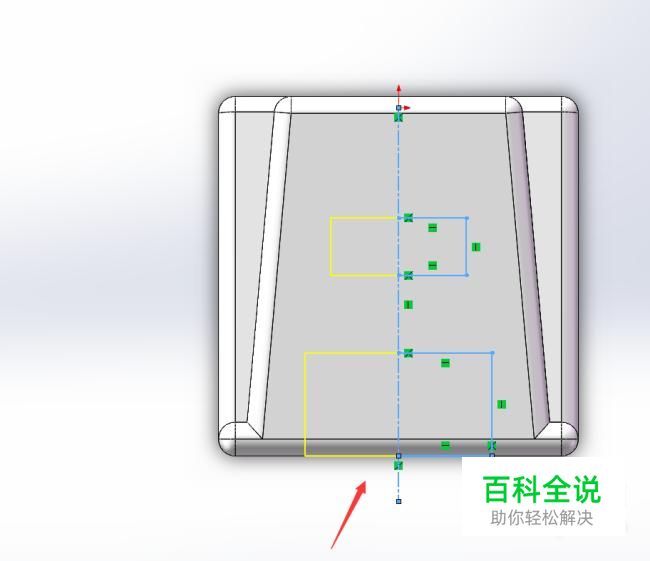

然后使用镜像，将两段直线变成完整的矩形。
- 22

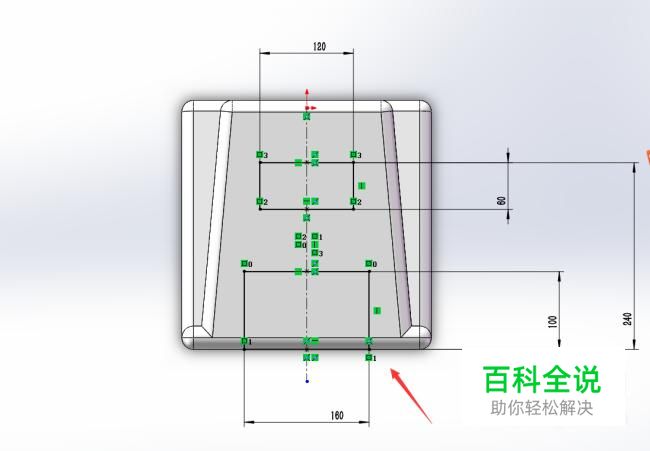

接下来定义一下矩形的尺寸。
- 23

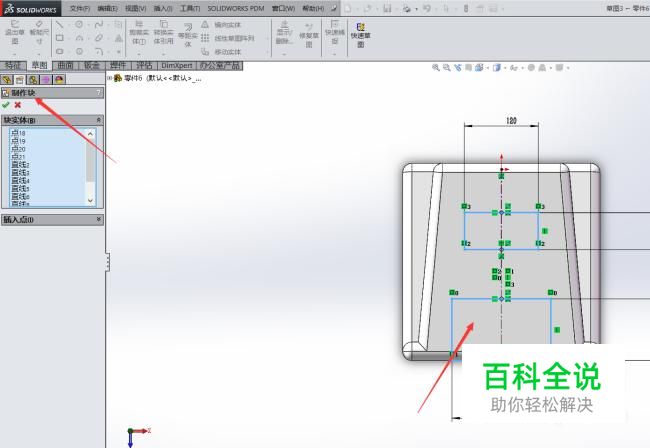

然后我们在工具里找到块，选择制作块，将绘制好的两个矩形制作成块。
- 24

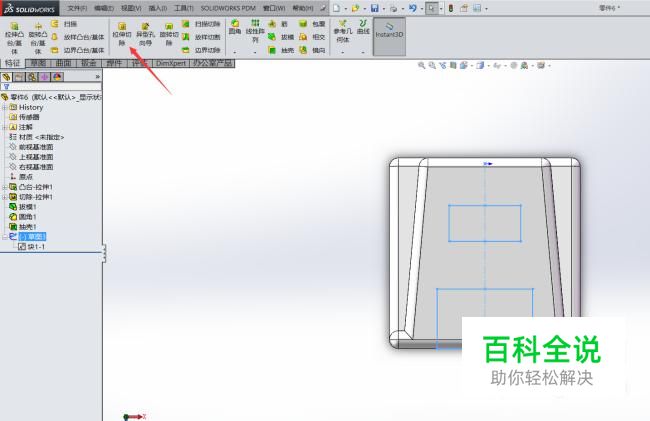

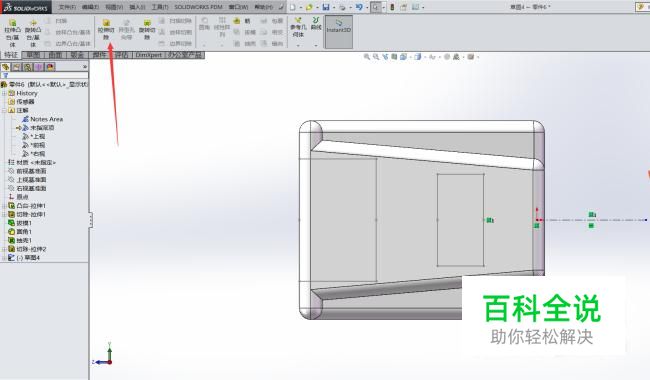

接下来选择特征命令下的拉伸切除。
- 25

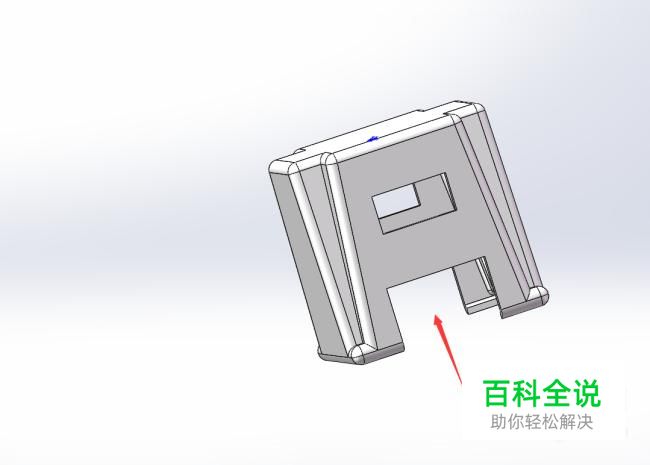

可以看到，拉伸切除之后小板凳就差不多了，接下来就是把另外两面也掏空。
- 26

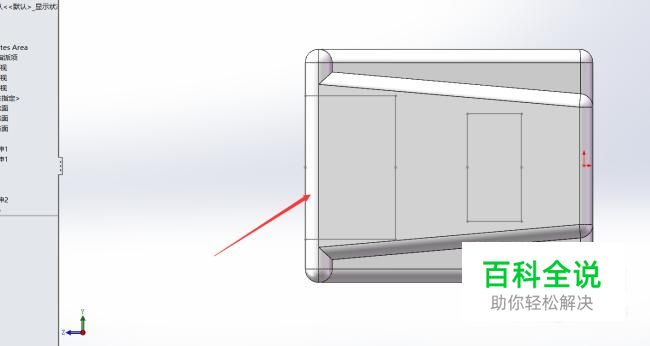

我们换一个基准面，新建一个草图，然后找到工具下的块命令，选择插入块，将我们之前制作成块的矩形直接插入。
- 27
定义块和板凳边角的关系，保证块和边角重合。
- 28

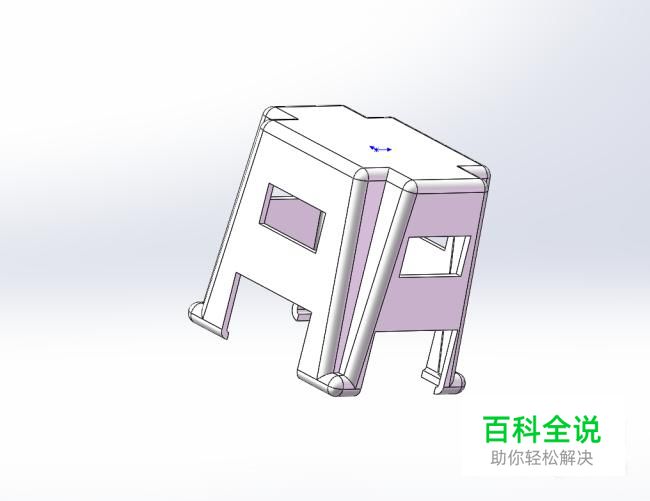

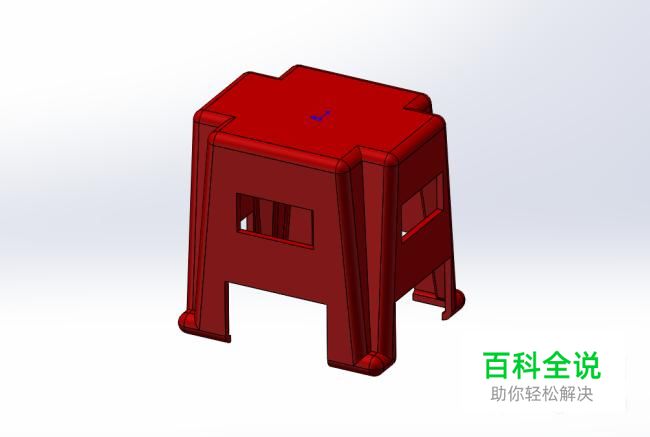

然后再次拉伸切除，这样一个小板凳就绘制完成了。
