autoCAD使用入门：绘图工具栏使用

说到制图，我们很多人都会想到CAD，这里我对CAD的绘图工具栏做一个简单的说明，大师请路过哈。

操作方法

  • 01

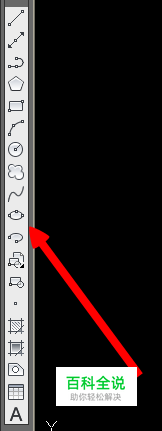

    打开CAD软件，这个就是常用的绘图工具栏了

  • 02

    工具栏的第一个命令，就是直线命令（快捷键为L）。

  • 03

    第二个命令为构造线，创建无限长的线，用于创建构造和参考线，也可以用于修剪边界。

  • 04

    第三个命令为多段线，可以在单个平面上创建多个连续线段。

  • 05

    第四个命令为正多边形，用于创建等边闭合多段线。

  • 06

    第五个命令为矩形命令，用于创建矩形多段线。

  • 07

    第六个命令为圆弧命令，用三点创建圆弧。

  • 08

    第七个命令为圆命令，利用圆心和半径确定圆。

  • 09

    第八个命令为修订云线命令，使用修订云线亮显要查看的图形部分。

  • 10

    第九个命令为样条曲线命令。

  • 11

    第十个命令为椭圆命令，用于绘制椭圆形。

  • 12

    第十一个命令为椭圆弧命令，用于绘制椭圆圆弧。
